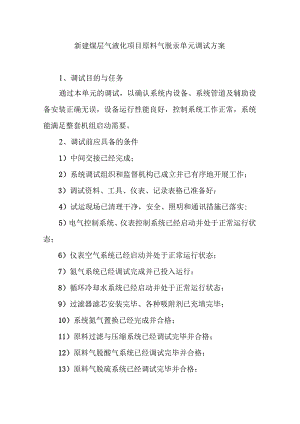

新建煤层气液化项目原料气脱汞单元调试方案1、调试目的与任务通过本单元的调试，以确认系统内设备、系统管道及辅助设备安装正确无误，设备运行性能良好，控制系统工作正常，系统能满足整套机组启动需要。2、调试前应具备的条件1）中间交接已经完成；2）系统调试组织和监督机构已成立并已有序地开展工作；3）调试资料、工具、仪表、记录表格已准备好；4）试运现场已清理干净，安全、照明和通讯措施已落实;5）电气控制系统、仪表控制系统已经启动并处于正常运行状态；6）仪表空气系统已经启动并处于正常运行状态；7）氮气系统已经调试完成并已投入运行；8）循环冷却水系统已经启动并处于正常运行状态；9）过滤器滤芯安装完毕、各种吸附剂已充填完毕；10）系统氮气置换已经完成并合格；11）原料过滤与压缩系统已经调试完毕并合格；12）原料气脱酸气系统已经调试完毕并合格；13）原料气脱硫系统已经调试完毕并合格；14）原料气干燥系统已经调试完毕并合格；15）确认本系统试运不影响其他系统的正常运行。3、系统调试（1）调试步骤1）脱汞前注意事项 脱汞塔和过滤分离器的调试可连在一起进行。 系统调试的全过程中，脱汞塔出来的气流不进入下一工序，V0613始终处于关闭状态脱汞塔出来的气流经过V0612A/B阀进入安全泄压火炬系统或开启V0616阀将调试气引入原料气压缩机进口平衡罐。压力控制在5055barg之间。2）脱汞塔进行脱汞两个脱汞塔可以任意启动其中一台为工作塔，微开原料煤层气进系统的进口阀门V0502,导入原料煤层气。A脱汞塔（T0601A）进行脱汞的程序 先选择一台过滤分离器作为工作设备（方法见后），打开V0602A,然后手动微开V0601A阀门，使煤层气慢慢进入A脱汞塔（T0601A）,对其进行首次充压，PI-0601和PI-0602的读数与PIA-0502的读数之差小于等于50kPa,可认为充压过程结束。 充压过程结束后，接着脱汞塔的调试。实际运行过程根据PdIA0601和汞含量分析的检测数据来确定脱汞塔的切换，PdIA0601检测数据的差值大于8OkPa和汞含量超过0.01gSm3时应该切换到另一台。A脱汞塔(TO601A)处于工作状态、B脱汞塔(TO601B)处于待用状态。此时，煤层气流路为：煤层气一V0601A阀一脱汞塔(T0601A)fV0602A阀一V0608A/B阀一过滤分离器FL0601A/B-V0609A/B阀一V0616阀一原料气压缩机进口。B脱汞塔(T0601B)进行脱汞的程序 先选择一台过滤分离器作为工作设备(方法见后)，打开V0602B,然后手动微开V0601B阀门，使煤层气慢慢进入B脱汞塔(T0601B),对其进行首次充压，PI-0601和PI-0602的读数与PIA-0502的读数之差小于等于50kPa,可认为充压过程结束。 充压过程结束后，接着脱汞塔的调试。实际运行过程根据PdIA0601和汞含量分析的检测数据来确定脱汞塔的切换，PdIA0601检测数据的差值大于80kPa和汞含量超过0.01gSm3时应该切换到另一台。B脱汞塔(TO601B)处于工作状态、A脱汞塔(TO601A)处于待用状态。此时，煤层气流路为：煤层气一V0601B阀一脱汞塔(T0601B)-V0602B阀fV0608AB阀一过滤分离器FL0601A/B-V0609A/B阀一V0616阀一原料气压缩机进口。3)过滤分离器进行过滤两个过滤分离器可以任意启动其中一台作为工作设备。A过滤分离器(FL06(HA)进行过滤的程序开V0609A阀门、开V0608A阀门，充压与脱汞塔一起进行。充压过程结束后，接着进入过滤分离器的调试。阀门采用手动操作，根据PdlAo602的检测数据的差值来确定切换时间，该检测数据的差值大于80kPa时应该切换到另一台。A过滤分离器(FL0601A)处于工作状态、B过滤分离器(FL0601B)处于待用状态。此时，煤层气流路为：煤层气一V0601A/B阀一脱汞塔(T0601A/B)-V0602A/B阀一V0608A阀f过滤分离器FL0601A-V0609A阀一V0616阀f原料气压缩机进口。B过滤分离器(FLO60IB)进行过滤的程序 开V0609B阀门、开V0608B阀门，充压与脱汞塔一起进行。 充压过程结束后，接着进入过滤分离器的调试。阀门采用手动操作，根据PdlAO602的检测数据的差值来确定切换时间，该检测数据的差值大于80kPa时应该切换到另一台。B过滤分离器(FL0601B)处于工作状态、A过滤分离器(FL0601A)处于待用状态。此时，煤层气流路为：煤层气fV0601A/B阀f脱汞塔(T0601AB)fV0602A/B阀一V0608B阀f过滤分离器FL0601B-V0609B阀一V0616阀f原料气压缩机进口。(2)按以下操作参数进行工艺调试序号流程位号指示说明工艺指标1PI-0601脱汞塔T0601A/B出口压力52.8barg2PI-0602过滤分离器FL0601A/B出口压力52.5barg3PdIA-0601脱汞塔T0601A/B压力降040kPa4PdIA-0602过滤分离器FL0601A/B压力降OTOkPa5TI-0601脱汞塔T0601A/B出口温-40度6AIA-0601煤层气出单元汞含量分析<0.01gSm3严格按操作规程进行操作，最终实现系统稳定运行。4、故障处理严格按本岗位操作规程中一般故障处理及应急办法的规定执行。
