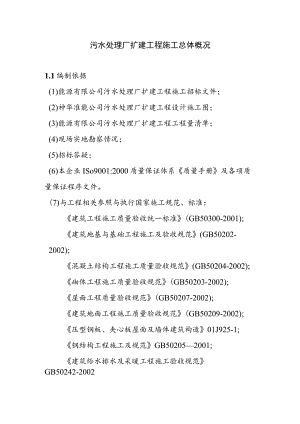

污水处理厂扩建工程施工总体概况1.1编制依据(1)能源有限公司污水处理厂扩建工程施工招标文件；(2)神华准能公司污水处理厂扩建工程设计施工图；(3)能源有限公司污水处理厂扩建工程工程量清单；(4)现场实地勘察情况；(5)招标答疑；(6)本企业ISo9001:2000质量保证体系质量手册及各项质量保证程序文件。(7)与工程相关参照与执行国家施工规范、标准：建筑工程施工质量验收统一标准(GB50300-2001);建筑地基与基础工程施工及验收规范(GB50202-2002);混凝土结构工程施工质量验收规范(GB50204-2002);砌体工程施工质量验收规范(GB50203-2002);屋面工程质量验收规范(GB50207-2002);建筑地面工程施工质量验收规范(GB50209-2002);压型钢板、夹心板屋面及墙体建筑构造01J925-1;钢结构工程施工及规范GB502052001;建筑给水排水及采暖工程施工验收规范GB50242-2002建设工程质量管理条例(2000.1.10国务院第279号令)；建筑施工安全检查标准(JGJ59-99)；建筑工程项目管理规范(GB50326-2001);建筑工程文件归档整理规范(GB50328-2001);给水排水构筑物施工及验收规范GBJ141-90给水排水管道工程施工及验收规范GB50268-97市政排水管渠工程质量检验评定标准CJJ3-90机械设备安装工程施工及验收通用规范(GB50231-98);压缩机、风机、泵安装工程施工及验收规范(GB50275-98);现场设备、工业管道焊接工程施工及验收规范(GB50236-98);建筑电气工程施工质量验收规范(GB50303-2002);电气装置安装工程母线装置施工及验收规范(GBJ149-90);电气装置安装工程电缆电线施工及验收规范(GB50168-92);电气装置安装工期程旋转电机施工及验收规范GB50170-92电气装置工程盘、柜二次回路结线施工及验收规范GB50171-92电气装置安装工程电气设备交接试验标准GB50150-91工业自动化仪表工程及验收规范GBJ93-86自动化仪表安装工程质量检验评定标准GBJ131-90城市道路路基工程施工及验收规范（CJJ44-91）沥青路面施工及验收规范（GBJ92-96）市政道路工程质量检验评定标准（CJJl-90）排水工程机电设备安装质量检验评定标准SL-06-99（8）其它相关适用标准1.2工程概况项目名称：能源有限公司污水处理厂扩建工程。改扩建背景：神华准能污水厂扩能工程，是在原污水处理厂的基础上建设的改扩建工程。由于薛家湾镇市政污水的大量接入，使得污水来水量超过污水厂的实际处理能力，同时国华电厂三期工程对中水的需求，促使准能公司必须对污水厂进行改扩建才能满足污水处理的要求。本工程为神华准能公司投资的环保项目，分改造和扩建两部分，其中，在原系统基础上改造部分的规模为5000m3d,扩建部分的规模为2000m3do工程设计：为北京建工金源环保发展有限公司主要设计指标如下表：设计处理能力20000m3d处理工艺循环式活性污泥法(CAST)工艺出水水质COD50mglBOD510mglSS10mglPlmg/1NH3-N5mgl扩建工程厂址选择在原污水厂北侧的预留空地内，新建工艺设施充分利用原有基础设施，与原污水厂连成一个整体，但工艺系统与原污水厂是相互独立的。13工艺流程本污水处理工程工艺流程进水栅渣外运*田细旋沉格流砂栅池O栅港外运泥饼外运泉1.回流污泥Sifct计并接触滤池消毒池污泥脱水污泥中转池出水污水处理系统主要单元:1粗格栅用于截流污水中的大块固体杂物；2进水泵房提升调节池中的污水进入后续处理单元；3细格栅进一步截流污水中的粗大固体杂物；4沉砂池去除污水中颗粒大于0.2mm的砂粒；5改良型循环式活性污泥反应系统去除污水中的有机污染物、完成硝化和生物除磷，并完成泥水分离；6接触滤池进一步去除污水中的悬浮物、COD、B0D5;7消毒池向池中投加消毒剂，保证药剂充分混合和接触；8出水泵房将处理后的水加压输送至用水点；9污泥处理系统减少污泥的含水率，形成泥饼后外运。L4主要工程量污水处理厂扩建部分建筑物一览表编号名称建构筑物尺寸(m)长X宽*高数量技术指标建构筑物结构层数占地面积(m2)建筑面积(m2)1粗格栅、提升泵房进水闸门井4.6×2.3×4.45110.6钢碎粗格栅间8.3×7.05158.558.5钢碎,上部砖混提升泵房7.5×6.6×5.751149.5钢碎2细格栅、PISTA沉砂池细格栅渠8.5×1×1.32钢碎细格栅间8.5×5.64×3.5114848钢碎，上部砖混PISTA沉砂池2.4*3.82钢睑预处理配电室8.5×4.5×3.51138.2538.25砖混3流量计井6.9×4×2.3112钢砂4CAST反应池、集水池CAST池60×30X5.523600钢碎集水池60×9.5×3.51570钢碎5接触滤池23.8×8.411200200钢岭，上部框架6消毒池、出水泵房消毒池33×6×3.21198钢碎出水池33×2×3.2166钢碎出水泵房33X911297297钢碎，上部框架7鼓风机房15.8×8.3×5.411131131砖混9变配电室21.9×10.2×4.211220220砖混10污泥贮池4.1×3.6×6114.8钢睑11脱水机房、加氯间31.9×9.4×1012295360框架，局部二层设备安装本工程所用设备共计九大类，593台（套、件等），其中:工艺设备182台；仪表设备19台；高低压通讯设备158台；自控监控设备216台；暖通设备9台；化验设备6台；运输及其它设备5台。自动控制新建污水厂的整个工艺生产过程均采用计算机自动化控制，按照”集中管理，分散控制”的原则，对上位管理机、PLC工作站等关键监控设备实现冗余配置并双机热备。同时采用全分布开放式系统，便于功能和硬件的扩充。使系统更能适应功能的增加和规模的扩充。监控及远红外报警系统污水处理厂以下关键部位采用了电视监控及远红外报警系统加氯间、脱水机房、CAST池、配电室、鼓风机房、出水泵房等，本系统使中控室值班室人员及管理人员能及时观察了解到各工艺单元现场的情况，有效组织指挥生产，确保生产安全和正常运行。其它新建工程的新增采暖面积约2139m2,与原系统共同组成新的采暖网络，新系统形成后，原采暖系统仍继续运行，所以总热负荷达到481kw,采用了2台0.7MW的电热热水锅炉。施工地点位于内蒙古鄂尔多斯市准格尔旗薛家湾能源有限责任公司污水处理厂。1.5招标工期要求预计开工日期2007年3月15日，预计竣工日期2007年8月30日。招标工期工期为168日历天。
