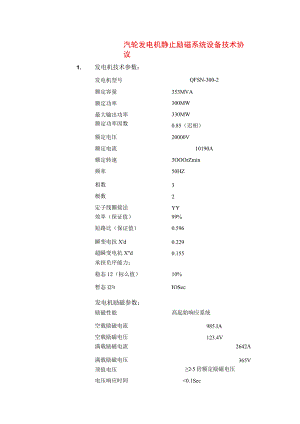

汽轮发电机静止励磁系统设备技术协议1.发电机技术参数：发电机型号QFSN-300-2额定容量353MVA额定功率300MW最大输出功率330MW额定功率因数0.85（迟相）额定电压20000V额定电流10190A额定转速3OOOrZmin频率50HZ相数3极数2定子线圈接法YY效率（保证值）99%短路比（保证值）0.596瞬变电抗X'd0.229超瞬变电抗X''d0.155承担负序能力：稳态12（标么值）10%暂态l22tIOSec发电机励磁参数：励磁性能高起始响应系统空载励磁电流985.IA空载励磁电压123.4V满载励磁电流2642A满载励磁电压365V顶值电压25倍额定励磁电压电压响应时间<0.1Sec允许强励持续时间20Sec噪音（距外壳1米处）2励磁系统技术标准：GB755-2000GB/T7409.3-1997DL/T650-1998GB1096-1996GB6450-86GB/T3859-93<85dB（八）旋转电机定额和性能大中型同步发电机励磁系统技术要求大型汽轮发电机自并励静止励磁系统技术条件电力变压器干式电力变压器半导体变流器各执行标准如有类似条款,则以高要求者为准。3使用环境及条件:设备安装地点：广东省顺德德胜电电厂海拔小于IOoo米室外历年日极端最高/最低气温37.7oc.rc年平均相对湿度80%地震烈度7度4励磁系统型式：励磁方式：采用机端自并励静止励磁系统。励磁系统采用南瑞集团公司FWL/B-300型励磁系统。主要包括励磁变压器、整流柜、灭磁柜、自动电压调节器、过电压保护装置、交流进线柜、备品备件等。发电机的励磁系统应能满足发电机的各种运行工况下的安全可靠励磁要求。应能自动地调整和维持发电机电压为额定值，设有完善的保护和信号报警装置。自动励磁调节器应能自动地平滑地连续地稳定调节，在调节范围内无死区。元件和部件应有富余度。整流器满足N-I配置。AVR或整流装置个别部件损坏时发电机不停机。励磁系统平均强迫切除率应不大于0.1%o5成套供货范围：（以下为单台机供货范围，共两台机） 励磁变压器及温控设备（含高低压侧CT每相各三组输出，变压器柜体）1台 控硅整流柜3面 微机自动电压调节器柜1面 灭磁开关柜1面 非线性电阻柜1面交流进线柜1面备品备件及专用调试维修工具：（二台机共用，并与第一台同时发货）励磁系统设备及备品备件清单详见下表表一励磁系统设备清单（单台机组）序号名称型 号1励磁变压器干式变容量 3150KVA2发电机励磁调节 器SAVR-2000量台台1 13可控硅整流柜FLZ-2200LB5灭磁电阻柜FLR-1440ZnO6交流进线柜FU7NARI发电机励磁系统软件4灭磁开关柜FLK-3200/E3H面 面 面面套3 1 1 1 1备 注顺特电气原装进口： CPU美国Tl公司的32位 DSP,哈佛并行32位总线，可程序化接 口电路FPGA;彩色液晶显示一体化工 控机；德国EPT公司插头接插件，完全 独立的双自动通道ABB大功率可控硅，交直流侧配大功率 隔离刀闸原装进口 ABB公司E3H系列灭磁开关E3H-3200/1000V额定电流4500ADC 最大开断电流IOOKA氧化锌非线性电阻随机备品备件清单（二台机共用）序号名称规格型号数量备注1可控硅元件ABB2只2快速熔断器RSM2只3各型普通熔断器10只4冷却风机风扇1套5灭磁开关主触头同开关1付6灭磁开关辅助接点同开关1组15对7灭磁开关合闸线圈同开关1个8灭磁开关跳闸线圈同开关1个9各种型号继电器各型号各1只如果励磁系统的所有柜体放在一起,供方提供励磁系统的所有屏间连接电缆及铜排,并随机提供屏间联系的电缆清册。如果励磁调节柜与其它柜不在同一处布置，则供方提供励磁调节柜与其它柜间的脉冲电缆、同一处布置的柜间连接电缆及铜排，并随机提供屏间联系的电缆清册。协调和设计用图纸文件3套（设计院2套，哈电1套）1套电子版（设计院）随机文件及图纸12套/台1套电子版6励磁系统基本技术条件：6.1 自并励静止励磁系统主要的系统性能励磁系统的特性与参数满足电力系统各种运行方式和发电机所有运行条件的要求。6.1.1 高起始响应励磁系统，能在V0.1秒内励磁电压增长值达到顶值电压和额定电压差值的95%o6.1.2 当发电机的励磁电压和电流不超过其额定值的1.1倍时,励磁系统保证能连续运行。6.1.3 励磁系统的短时过载能力满足发电机励磁绕组的过载能力，在机端0.8额定电压标幺值时：顶值电压2倍为730V,电流2倍为5284A,允许持续时间不小于10秒。6.1.4 励磁系统电压响应比可达到3.58倍/秒。6.1.5 发电机电压控制精度（从空载到满载电压变化），不大于0.5%的额定电压。励磁控制系统暂态增益不小于25倍。6.1.6 发电机空载阶跃响应,当±5%额定电压时，发电机电压超调量不大于阶跃量的30%,振荡次数不大于3次，发电机定子电压的调整时间不大于5秒。发电机额定负载时阶跃响应：阶跃量为发电机额定电压的2%4%,有功功率振荡次数不大于5次，阻尼比大于0.1,调节时间不大于10S。6.1.7 发电机零起升压时，自动电压调节器保证定子电压的超调量不超过定子电压的5%,调节时间不大于5秒，电压振荡次数不大于1次。6.1.8 电压频率特性：在发电机空载运行情况下，频率每变化±1%,发电机电压的变化不大于额定电压值的±0.25%。6.1.9 在发电机空载运行状态下，自动电压调节器的调节速度不大于1%额定电压/每秒；不小于0.3%额定电压/每秒6.1.10 发电机甩额定无功功率时发电机定子电压不超过额定值的115%。6.1.11 励磁系统在发电机近端发生对称短路或不对称短路时保证正确工作。6.1.12 励磁系统能承受发电机任何故障冲击或异步运行而不损坏。6.1.13 耐压：所有与发电机转子绕组在电气上相连的设备其耐压为工频3650VAC有效值，时间连续1分钟。6.1.14 磁电流不大于1.1倍额定值时,发电机转子绕组两端所加的整流电压最大瞬时值不大于转子绕组出厂工频试验电压幅值的30%o6.1.15 可靠性：因励磁系统故障引起的发电机强迫停运次数不大于0.25次/年。励磁系统强行切除率不大于0.1%。自动励磁电压调节器（包括PSS）投入率不低于99%。6.1.16 工作电源波动范围交流电压380V/220V,波动范围/5%+10%,频率偏差-6%+4%；直流控制电压IlOV,波动范围-15%+12%。6.1.17 接口与仪表用输入/输出板提供一切必需的状态运行指示及信号报警用的干接点（卖方将提供信号清单给买方选用）。卖方提供包括测量在内的下列模拟信号：用于励磁电流:两个分流器及两个变送器，变送器范围4-20mA,精度0.2级。用于励磁电压:两个变送器，范围4-20mA,精度0.25级。6.1.18 励磁电压经熔断器输出至接口供发变组保护用。6.1.19 具有与发电机控制盘操作回路接口、计算机控制系统的DEH及DCS硬接线接口以及具有与DCS的通讯能力。6.1.20 在手控面板上有必要的参数显示，如励磁电压、励磁电流等。6. 2对于励磁变压器要求6.1.1 励磁变压器采用干式变压器，Y/D接线，初、次级绕组间设可靠的屏蔽层并引出接地。6.1.2 励磁变压器将充分考虑整流负载电流分量中高次谐波所产生的热量。6.1.3 励磁变压器能通过6.3kV厂用电，对发变组进行空载试验时130%额定机端电压和短路试验110%额定电流的要求。6.1.4 励磁变压器的高压侧的绝缘等级按35kV制造6.1.5 励磁变压器高压侧装一组CT（三组输出）用于保护和测量表计。6.1.6 励磁变压器的容量满足强励和发电机各种运行工况的要求，在环境温度-5+45下保证连续运行不超温。6.1.7 励磁变压器参数型式干式，环氧浇注容量3150kVA初级线电压20kV满载二次线电压750V（暂定）短时过载能力：倍频率：OHZ连接方式：，d-11阻抗：£%安装环境：内冷却方式：然风冷防护等级：P21冲击耐压水平：80kV工频耐压：OkV,50Hz,Imin6.1.8 信号和保护设置绕组温度：线圈温度I段过热报警。线圈温度II段过热灭磁停机。6.1.9 接口设置（最低要求，设计联络会最终确定）按下列提供报警、测量和保护CT接口：低压侧用CT1组二次侧每相2个线圈，5P30,3000/5A,50VAo高压侧用CTl组其中二次侧每相3个线圈，其中2个5P30,200/5A,50VA,一个0.5级，30VAo设有高低压封母接口。6.3对可控硅整流柜的技术要求6.3.1可控硅整流柜的一个柜退出运行时应能满足发电机强励和1.1倍额定励磁电流运行的要求。退出二个柜能保证发电机在额定工况下连续运行。可控硅整流柜的均流系数不小于0.9。可控硅整流柜中的硅元件、冷却风扇应采用进口器件。整流接线为三相全控桥，具有逆变能力。交直流侧设刀闸，以便故障的可控硅整流柜可安全地退出检修。可控硅元件不采用串联设计，消除元件间的均压问题。6.3.2可控硅整流柜的交直流电源侧均应设置相应的过流、过压保护。每柜交直流侧设浪涌吸收措施抑制尖峰过电压，并设有良好的抑制换向过电压的措施。可控硅整流柜的每个功率元件都应有快速熔断器保护，以便及时切除短路故障电流。并可检测熔断器熔断和给出熔断信号。6.3.3可控硅整流柜采用风冷。采用风冷时，整流柜应密封，冷风经滤风器进入，以保持柜内清洁。可控硅整流柜应有良好的减噪措施，可控硅整流柜门1米远处噪音小于70dB（八）.可控硅整流柜风机应采用可靠的低噪音冷却风机，具有过热自动保护，冷却后自动投入的功能，其平均无故障时间不小于45000小时，并有备用风机，运行风机或其电源故障时，备用风机应能可靠地自动投入，并有故障、启停信号接点输出远传。硅整流装置应能在-5°C+45°C的环境温度下连续运行。6.3.4可控硅整流柜数量三个，如一个柜故障退出报警，另二个柜可满足包括1.1倍额定励磁和强励在内的各种运行工况的要求；退出二个柜能保证发电机在额定工况下连续运行。均流系数大于90%,可控硅不采用串联方式设计。6.3.5每个可控硅元件设快速熔断器保护，以便及时切除短路故障电流。6.3.6报警信号任一整流柜退出运行报警可控硅熔丝熔断报警散热器或空气过热报警冷却风扇故障报警空气流量过低报警6.3.7接口全部信号设就地和远方接口全部控制设就地和远方接口进出线按要求设封母接口6.4对微机自动电压调节器柜的技术要求6.4.1自动电压调节器(AVR)为双通道微机式(数字式)，性能应可靠。并具有微调节和提高发电机暂态稳定的特性。放大倍数、时间常数、参考电压、反馈信号量等
