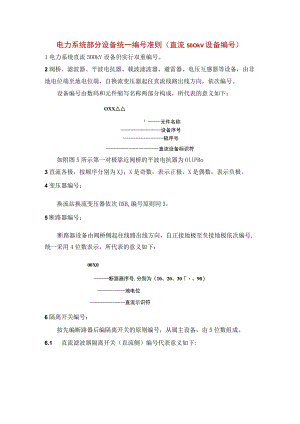

电力系统部分设备统一编号准则（直流50OkV设备编号）1电力系统直流500kV设备仍实行双重编号。2阀桥、滤波器、平波电抗器、载波滤波器、避雷器、电压互感器等设备，由非地电位端至地电位端，自换流变压器起往直流线路出线方向，依次编号。设备编号由数码和元件缩写名称两部分构成，所代表的意义如下：OXX1元件名称设备序号极序号直流设备标识符如附图5所示第一对极靠近阀桥的平波电抗器为OllPBo3直流各极，按顺序分别为XJ；X是奇数，表示正极，X是偶数，表示负极。4变压器编号：换流站换流变压器依次OXB,编号原则同3。5断路器编号：断路器设备由阀桥侧起往线路出线方向，自正接地极至负接地极依次编号,统一采用4位数表示，所代表的意义如下：00X0断路器序号,分别为（10、20、30、90）地电位直流示识符6隔离开关编号：按先编断路器后编隔离开关的原则编号，从属主设备，由5位数组成。6.1 直流滤波器隔离开关（直流侧）编号代表意义如下:滤波器序号三极序号H15（±500kV）电位级“八山八、lo（o电位）直流标识符6.2 线路隔离开关编号代表意义如下：极序号出线隔离开关为6由出线隔离开关往阀桥侧内推依次递减6.3 旁路隔离开关编号：隔离开关从属断路器，旁路隔离开关按虚拟断路器所属隔离开关处理（如图6所示）。其编号代表意义如下：OoXOX阀侧为1从属隔离开关号隔离开关序号外侧为2无断路器、隔离开关取0?11-oosoR您"，-图66.4极间联络隔离开关编号：用被联结的两极编号加所属极序号5位数组成，小数在前，大数在后。其编号代表意义如下：0512X极序号7接地隔离开关编号用“从属设备+7”六位数码组成。7.1阀桥接地隔离开关编号代表意义如下：O×XXO71接地隔离开关标识符不从属隔离开关的接地隔离开关标识符*从属阀桥序号直流设备标识符电位极7.2 换流变压器直流侧接地隔离开关编号：换流变压器直流侧接地隔离开关按从属换流变压器的原则编号。编号由直流设备标识符、电压等级标识符、隶属换流变序号、接地隔离开关组别、接地隔离开关标识符五部分、六位数码组成。编号代表意义如下：O5××X7接地隔离开关标识符I接地隔离开关组别i隶属换流变序号直流500kV设备标识符7.3 除4.7.1,4.7.2特殊规定外，其他接地隔离开关编号均由所属的隔离开关+7六位数组成。8换流变压器中性点接地隔离开关按照6.5编号。OS2227023BL0SW17O21PBO22PB附图直流50Okv设备编号图例
