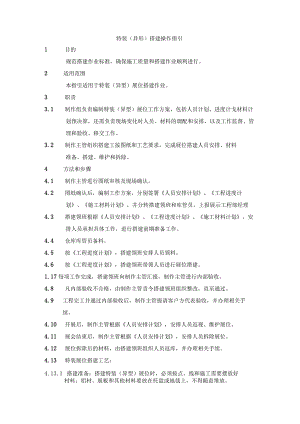

特装（异形）搭建操作指引.docx

特装（异形）搭建操作指引1 目的规范搭建作业标准，确保施工质量和搭建作业顺利进行。2 适用范围本指引适用于特装（异型）展位搭建作业。3 职责3.1 制作组负责编制特装（异型）展位工作方案，包括人员计划、进度计戈材料计划预决算，还需负责现场变化时人员、材料的调配和安排，以及工作监督、管理和验收、移交工作。3.2 制作主管组织搭建工按图纸和工艺要求，完成展位搭建人员安排、材料准备、搭建、维护和拆除。4 方法和步骤4.1 制作主管进行图纸审核及现场确认。4.2 图纸确认后，编制工作方案，分别签署人员安排计划、工程进度计划、施工材料计划，并分转搭建领班和库管员，上报展示工程部经理4.3 搭建领班根据人员安排计划、工程进度计划、施工材料计划，安排人员承担具体工作，进行搭建前期准备工作。4.4 仓库库管员备料。4.5 按工程进度计划，搭建领班安排人员领料。4.6 按工程进度计划，搭建领班带领人员进行展位搭建。1.1 7每项工作完成，搭建领班向制作主管汇报，制作主管进行内部验收。4.8 凡内部验收不合格，由制作主管责令搭建领班组织整改，直至通过。4.9 工程完工并通过内部验收后，制作主管提请客户方代表验收，并办理相关手续。4.10 开展后，制作主管根据人员安排计划，安排人员巡视、维护展位。4.11 展会结束后，制作主管根据人员安排计划，安排人员拆除展位。4.12 展位拆除后的材料，由搭建领班组织人员返库，并办理相关手续。4.13 特装展位搭建工艺：4.13.1 搭建准备：搭建特装（异型）展位时，必须按点、线和施工需要摆放好材料；铝材、展板和其他材料要放在托盘或地毯上，不得随意堆放。4.13.2搭建程序：先起立柱，再上短扁铝，后上长扁铝；展架立好后，一人上展板，另一人按灯具；最后，二人上楣板并固定。4.13.3搭建要求：所有的扁铝锁眼朝向必须一致；展架、展板无开锁、松动，展位牢固可靠；展位搭建要离墙200mm,遇到消防和电器设施时，必须让出位置；异型展位搭建根据图纸，先上联接管，然后上立柱，接桌上弧扁铝或扁铝，再固定灯管；通电测试后，封闭灯箱片。4.14电器安装工艺：4.14.1展位布线；4.14.2安装灯具；4.14.3检查线路、接线端子的安全状况，有无电线外露以及线路是否安全覆盖，开关是否处于断电状态；1.1.1 14.4检查地井保险丝，合格后接驳，确认送电线路和区域安全后送电；4.14.5 用测电笔检查展位开关上端线路，若是有电即可打开开关；若没电须查找原因，断电后修正；4.14.6 检查射灯是否正常，若有问题须更换灯泡；4.14.7 覆盖地面引线，关闭地井。4.15电路施工要求4.15.1 展位内电线，1m内必须在展具的槽内设固定点，要横平竖直，从展位外不得看到电线；4.15.2 接线端子必须置于展位内侧、楣板后；4.15.3电线不得有非绝缘的裸露，接点要牢固，不得从空中拉电线；4.15.4展位内射灯角度一致、间隔均匀，灯与灯之间间隔1m；插座离地面1.5m,开关离地面2m；4. 15.5地面电线必须用地毯等覆盖，固定胶带间隔不得大于50cm。4.16 展位拆除工艺：4 .16.1展位拆除应先关闭电源，然后拆卸灯具；展位拆除必须按由上至下，先重后轻，先易损物品的顺序拆卸；拆除展具时，应至少有两人共同操作；放倒展板、展具时应确保下面无人员或设备；展板应单片拆卸，不允许连片放倒；5 .16.2拆除的展具应按照材料类别，分类别装箱并清点数字；损坏材料需单独存放，单独点数。4.17 验收4.17.1施工完成后，制作主管协同搭建领班进行内部验收；4 .17.2内部审验完毕后，展示工程部经理组织展务部展务项目经理、组委会进行三方验收并予以确认。5 记录表单5.1 人员安排计划5.2 工程进度计划5. 3展会/项目施工材料计划5.4展示工程部展台搭建验收单
