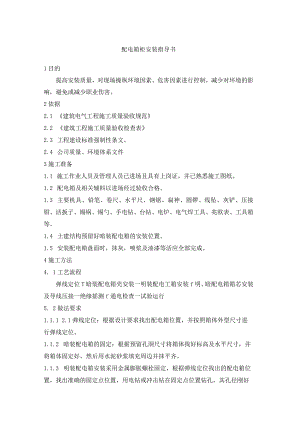

配电箱柜安装指导书.docx

配电箱柜安装指导书1目的提高安装质量，对现场操纵环境因素、危害因素进行控制，减少对环境的影响，避免或减少职业伤害。2依据2.1 建筑电气工程施工质量验收规范2.2 建筑工程施工质量验收检查表2.3 工程建设标准强制性条文。2.4 公司质量、环境体系文件3施工准备1.1 施工作业人员及管理人员已进场且具有上岗证，并已熟悉施工图纸。1.2 配电箱及相关辅料以进场经过验收合格。1.3 主要机具、铅笔、卷尺、水平尺、钢锯、扁神、圆锣、线坠、灰铲、压接钳、活扳子、锡锅、锡勺、手电钻、台钻、电炉、电气焊工具、兆欧表、工具箱等。1.4 土建结构预留好暗装配电箱的安装位置。1.5 安装配电箱盘面时，抹灰，喷浆及油漆等活应全部完成。4施工方法4. 1工艺流程弹线定位T暗装配电箱壳安装一明装配电工箱安装f明、暗配电箱箱芯安装及导线压接一绝缘摇测f通电检查一试验运行5. 2做法要求1.1.1 2.1弹线定位：根据设计要求找出配电箱位置，并按照箱体外型尺寸进行弹线定位。1.1.2 暗装配电箱的固定：根据预留孔洞尺寸将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填充周边并抹平齐。1.1.3 明装配电箱安装采用金属膨胀螺栓固定，根据弹线定位找出的配电箱位置，找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直，不得歪斜。1.1.4 明、暗装配电箱箱体安装完毕后，安装配电箱箱芯，然后将导线逐个剥削端头，压接，各回路编号。1.1.5 配电箱安装完毕后，用500V兆欧表对线路进行绝缘摇测，摇测项目包括相线与相线之间、相线与零线之间，零线与地线之间，两人摇测，同时做好记录。1.1.6 配电箱安装完毕并经绝缘摇测合格后，进行通电检查，检查合格后进行通电试运行。5质量标准技术要求5.1 配电箱接地线明显牢固，接地线选择应符合下列要求，相线小于等于16mm为等截面，相线大于16Inm小于等于35mm为16mm,相线大于35IIInI为相线截面的l2o5.2 配电箱安装应位置准确，部件齐全，箱体开孔合适，用专用开孔器开孔，切口整齐，不得开长孔或拿电气焊开孔，暗装配电箱箱门及明装箱箱体紧贴墙面，箱内清洁，回路编号齐全，箱内导向绑扎成束，结线整齐，无绞接现象。5.3 导线与器具连接紧密牢固，不伤线芯，在同一端子上导线压接不超两根，平垫、弹簧垫等配件齐全。5.4 配电箱体高50mm以下，垂直偏差不大于1.5mm,配电箱体高50mm以上，垂直偏差不大于3mm。5.5 配电箱、柜及基础型钢必须接地（PEN）可靠，装有电器的可开启门，门和框架的接地端子间应用裸编织钢丝连接，且有标识。5.6 箱、柜线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MQ,二次回路必须大于IMo5.7 箱、柜间二次回路交流工频耐压试验，当绝缘电阻大于IOMQ时，用250OV兆欧表摇测Imin,应无闪络击穿现象，当绝缘电阻值在11OMQ时，做IOoO伏交流工频耐压试验，时间Imin,应无闪络击穿现象。5.8 箱、柜内开关动作灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30MA,动作时间不大于0.ISo6成品保护与文明施工6.1 成品保护6.1.1 配电箱安装完毕后，应采取保护措施，避免碰坏、弄脏电具及仪表。6.1.2 安装配电箱时应注意保持墙面清洁。6. 2环保施工措施6.1.1 焊条、氧气、乙诀等用料应满足施工要求，产品质量应符合国家环保规定，运输过程中应注意不要磕碰、泄露，以免造成环境污染，甚至造成爆炸等危险事故，对于包装用的外壳、塑料等废弃物须分类回收至垃圾存放点。6.1.2 焊接作业完毕后，应将废弃的焊条放在非燃性的容器内，不乱扔，同时清理下来的药皮、药渣归类收集，交有关部门处理。6.2.3为了降低手持电动工具噪声对周围居民的影响，手持电动工具应加强维修，确保其处于良好的工作状态，工作时间一般情况下应安排在白天进行。6.2.4使用手持电动工具打磨或切割下来的混凝土及其他废渣应及时清理，装袋并运至指定的垃圾存放点，不得洒落、遗洒。6.2.5手持电动工具使用机油润滑时，在保证润滑的前提下要勤加、少加，防止机油跑、冒、滴、漏、污染环境。7安全注意事项7.1 剔槽打洞时，要戴好防护镜，防止飞物伤眼。7.2 大型配电箱搬运时，设专人指挥，搬运人员步调一致，不得磕碰配电箱及搬运人员。7.3 电焊及刷锡时，要取得用火证，清理好周围易燃物品，设专人看火，并准备好消防器材。7.4 使用电钻或电锤时，必须接地良好，并戴好绝缘手套，防止触电事故发生。7.5 通电试运行时，如有人进行电气作业，配电箱应挂有“有人操作，请勿送电”标牌，以免有人误送电发生触电事故。
