    一种井盖被盗安全警示装置.docx

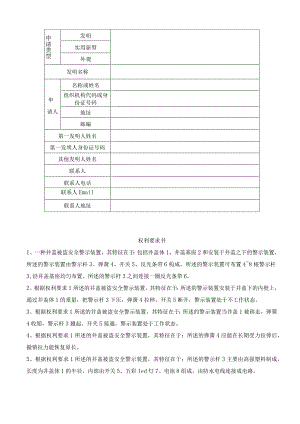

    申请类型发明实用新型外观发明名称申请人名称或姓名组织机构代码或身份证号码地址邮编第一发明人姓名第一发明人身份证号码其他发明人姓名联系人联系人电话联系人Email联系人地址权利要求书1、一种井盖被盗安全警示装置,其特征在于:包括井盖体1、井盖基座2和安装于井盖之下的警示装置,所述的警示装置由警示杆3、弹簧4、开关5、反光条带6构成。所述的警示装置可布置48根警示杆3,沿井盖基座均匀布置。所述的警示杆3之间连接一圈反光条带6。2、根据权利要求1所述的井盖被盗安全警示装置,其特征在于:所述的警示装置安装于井盖下的内壁上,通过井盖体1的重量,把警示杆3下压,弹簧4拉伸,开关5断开,警示装置处于不工作状态。3、根据权利要求1所述的井盖被盗安全警示装置,其特征在于:所述的警示装置当井盖1被移走,弹簧4收缩,警示杆3翘起,开关5接通,警示装置处于工作状态。4、根据权利要求1所述的井盖被盗安全警示装置,其特征在于:所述的弹簧4应能在长期受力拉伸后,撤销拉力能恢复原长。5、根据权利要求1所述的井盖被盗安全警示装置,其特征在于:所述的警示杆3主要由高强塑料制成,长度为井盖体1的半径,内部由开关5、五彩Ied灯7、电池8组成,由防水电线连接成电路。6、根据权利要求3所述的井盖被盗安全警示装置,其特征在于:所述的开关5接通角度为75°90°,接通后五彩Ied灯7处于工作状态。7、根据权利要求3所述的井盖被盗安全警示装置,其特征在于:所述反光条带6要有足够的长度,警示杆3翘起后能自然伸展。8、根据权利要求1所述的井盖被盗安全警示装置,其特征在于:所述的警示装置要做好防水处理。说明书摘要本实用新型涉及一种井盖被盗安全警示装置,包括井盖体、井盖基座和安装于井盖之下的警示装置,所述的警示装置由警示杆、弹簧、开关、反光条带构成。所述的警示装置可布置48根警示杆,沿井盖基座均匀布置。所述的警示杆之间连接一圈反光条带。所述的警示装置通过井盖体的重量,把警示杆下压,弹簧拉伸,开关断开,警示装置处于不工作状态。当井盖被取走,弹簧收缩,警示杆翘起,开关接通,警示装置处于工作状态。该井盖被盗安全警示装置能在井盖被盗后自动进入工作状态,在井道口围上一圈反光条带,并通过警示杆上的五彩Ied灯提醒行人车辆注意安全。该装置结构简单,成本便宜,维护方便,且自动触发,更好的保障了人们的出行安全,适合大规模推广应用。摘要附图说明书技术领域本实用新型属于市政设施技术领域,具体涉及一种井盖被盗安全警示装置背景技术井盖属于城市公共设施,在我们身边随处可见,遍布大街小巷。但是由于井盖管理并不全面,井盖经常被盗或是人为的移动,使原本应该盖住井道的井盖不在原来的位置上面,又没能及时放置警示标志或是重新补上井盖,这时候井盖伤人甚至吞人事件就会频繁发生。另外,因为井盖的丢失,也会给各种车辆造成损坏,引发各种交通安全事故。当前,对于井盖丢失都集中在研究井盖防盗上面,可以比较快的知道井盖丢失的信息,但是从得到井盖被盗的信息到补上新的井盖这段时间还是很有可能发上事故,因此,急需一种在井盖被盗后能立即自动给行人车辆提供安全警示的装置。发明内容鉴于现有井盖被盗后安全警示不及的不足,本实用新型所要解决的技术问题是提供一种井盖被盗安全警示装置,能在井盖被盗后自动快速的进行安全警示,防止井盖伤人事件,保障行人和车辆的交通安全。为了解决上述技术问题,本实用新型的技术方案是:一种井盖被盗安全警示装置,包括井盖体、井盖基座和安装于井盖之下的警示装置,所述的警示装置由警示杆、弹簧、开关、反光条带构成。所述的警示装置可布置48根警示杆,沿井盖基座均匀布置。所述的警示杆之间连接一圈反光条带。进一步的,所述的警示装置安装于井盖下的内壁上,通过井盖体的重量,把警示杆下压,弹簧拉伸,开关断开,警示装置处于不工作状态。进一步的,所述的警示装置当井盖被移走,弹簧收缩,警示杆翘起,开关接通,警示装置处于工作状态。进一步的,所述的弹簧应能在长期受力拉伸后,撤销拉力能恢复原长。进一步的,所述的警示杆主要由高强塑料制成,长度为井盖体的半径,内部由开关、五彩Ied灯、电池组成,由防水电线连接成电路。进一步的,所述的开关接通角度为75°90°,接通后五彩Ied灯处于工作状态。进一步的,所述反光条带要有足够的长度,警示杆翘起后能自然伸展。进一步的,所述的警示装置要做好防水处理。与现有技术相比,本发明具有以下有益效果:(1)该警示装置结构简单,成本便宜,维护方便,且自动触发,能在井盖被盗后第一时间进行安全警示,降低事故发生的可能;(2)该警示装置在工作状态下警示杆与反光条带能绕着井道口围成一圈,且具有一定高度,警示效果显著;(3)由于警示杆上装有五彩Ied灯,连接着反光条带,能在黑暗的环境中进行安全警示作用;(4)该警示装置不会污染环境,不会影响井盖的正常工作,更好的保障了人们的出行安全,适合大规模推广应用。附图说明图1为本实用新型实施例的剖视图。图2为本实用新型实施例警示杆下压后的俯视图。图3为本实用新型实施例警示杆上翘后的剖视图。图4为本实用新型实施例警示杆上翘角度示意图。图5为本实用新型实施例警示杆剖视图。图中:1-井盖体,2-井盖基座,3.警示杆,4-弹簧,5-开关,6-反光条带,7-五彩Ied灯,8-电池。下面结合附图和具体实施方式对本实用新型做进一步详细的说明。具体实施方式如图15所示,一种井盖被盗安全警示装置,包括井盖体1、井盖基座2和安装于井盖之下的警示装置,所述的警示装置由警示杆3、弹簧4、开关5、反光条带6构成。所述的警示装置可布置48根警示杆3,沿井盖基座均匀布置。所述的警示杆3之间连接一圈反光条带6。在本实施例中,所述的警示装置安装于井盖下的内壁上,通过井盖体1的重量,把警示杆3下压,弹簧4拉伸,开关5断开,警示装置处于不工作状态。当井盖1被移走,弹簧4收缩,警示杆3翘起,开关5接通,警示装置处于工作状态。在本实施例中,所述的弹簧4应能在长期受力拉伸后,撤销拉力能恢复原长。所述的警示杆3主要由高强塑料制成,长度为井盖体1的半径,内部由开关5、五彩Ied灯7、电池8组成,由防水电线连接成电路。所述的开关5接通角度为75°90。,接通后五彩Ied灯7处于工作状态。所述反光条带6要有足够的长度,警示杆3翘起后能自然伸展。所述的警示装置要做好防水处理。在本实施例中,该安全警示装置的施工方法,按以下步骤进行:(1)在安装该警示装置前,先清除井盖内壁和井盖基座2安装区域的表面,用钢刷刷掉表面的杂质;(2)沿井盖基座2均匀布置弹簧4、警示杆3,用螺栓把弹簧4,警示杆3固定在相应区域,锁紧后对螺栓进行防水处理;(3)用反光条带6把警示杆3连接起来,应留有足够的长度,以便警示杆3翘起撑开后能自然伸展;(4)把警示杆3下压,弹簧4拉伸,盖上井盖体1,完成该装置的施工。在步骤(2)中,警示杆3装好电池后应测试电路是否能够连通,五彩Ied灯7能否正常发光工作。在步骤(4)中,弹簧4弹力应适中,能够在井盖体1自重下处于拉伸状态,拿掉井盖体1后能够恢复原长。以上所述仅为本实用新型的较佳实施例,凡依本实用新型申请专利范围所做的均等变化与修饰,皆应属本实用新型的涵盖范围。说明书附图图1图5
