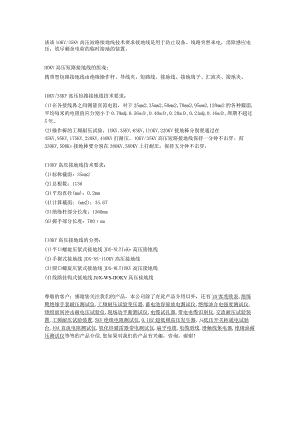

谈谈10KV/35KV高压短路接地线技术要求接地线是用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地的装置。HOKV高压短路接地线的组成：携带型短路接地线由绝缘操作杆、导线夹、短路线、接地线、接地瑞子、汇流夹、接地夹。10KV/35KV高压短路接地线技术要求：(1)在各接线鼻之间测量直流电阻，对于25mm2,35mm2,50mm2,70mm2,95mm2,120mm2的各种截面,平均每米的电阻值应分别小于0.79mQ,0.56m,0.40m,0.28m,0.21mQ,0.16m,周期不超过5年。(2)操作棒的工频耐压试验，IOKV,35KV,63KV,IlOKV,22OKV接地棒分别要通过在45KV,95KV,175KV,220KV,440KV打耐压，10KV/35KV高压短路接地线保持一分钟不击穿。而330KV,500Kv接地棒要分别在380KV,580KV上打耐压，保持五分钟不击穿。IlOKV高压接地线技术要求：(1)标称截面：35mm2(2)总根数：1136(3)平均直径(mm)：0.2mm(4)计算截面：(mm2)：35.67(5)绝缘杆部分长度：1360mm(6)握手部分长度：700nmIlOKV高压接地线的分类：(1)平口螺旋压紧式接地线JDX-NLTIoKv高压接地线(2)手握式接地线JDX-NS-110KV高压接地线(3)圆口螺旋压紧式接地线JDX-WLTIOKV高压接地线(4)线路挂钩式接地线JdX-WS-IIOKV高压接地线尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有10客兆欧表,绝缘靴绝缘手套耐压测试仪,工频耐压试验变压器,蓄电池容量放电测试仪,绝缘油介电强度测试仪,绕组雨间冲击耐电压试验仪,现场动平衡测试仪,电缆试扎器,带电电缆识别仪,交流耐压试验装置,工频耐压试验装置,5KV绝缘电阻测试仪,0.1HZ超低频高压发生器,j低压开关柜通电试验台,IOA直流电阻测试仪,氧化锌避雷器带电测试仪,扁平电缆,电缆滑线,滑触线集电器,绝缘油耐压测试仪等等的产品介绍,您如果对我们的产品有兴趣，咨询。谢谢！
