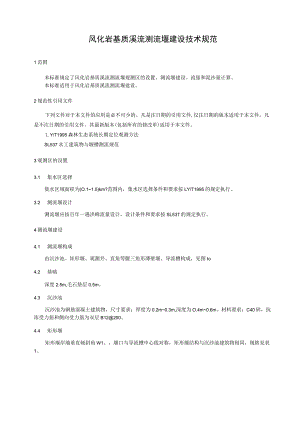

风化岩基质溪流测流堰建设技术规范.docx

风化岩基质溪流测流堰建设技术规范1范围本标准规定了风化岩基质溪流测流堰观测区的设置、测流堰建设、流量和泥沙量计算。本标准适用于风化岩基质溪流测流堰建设。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。1.Y/T1995森林生态系统长期定位观测方法SL537水工建筑物与堰槽测流规范3观测区的设置3.1 集水区选择集水区域面积为(O.11.5)km?范围内，集水区选择条件和要求按LY/T1995的规定执行。3.2 测流堰设计测流堰应按百年一遇洪峰流量设计，设计条件和要求按SL537的规定执行。4测流堰建设4.1 测流堰构成由沉沙池、矩形堰、观测井、直角等腰三角形薄壁堰、导流槽构成，见图Io4.2 基础深度2.5m,毛石垫层0.5m。4.3 沉沙池沉沙池为钢筋混凝土建筑物，尺寸要求：厚度为0.2m0.3m,深度为O.4m0.6m。材料要求：C40碎，抗冻受力筋和侧向受力筋为双层B12200。4.4 矩形堰矩形堰岸墙垂直倾斜角W1。，堰口与导流槽中心线对称，矩形堰结构与沉沙池建筑物相同，规格见表1。导流槽方向I 沉沙池2j3I测流堰平面图32-2测流M剖面图IT测流堰剖面图3-3测流堰剖面图图1测流堰剖面图表1矩形堰规格表测流堰导流槽宽度(m)堰体宽度b(ID)堰体长度1(m)堰体高度力助，(m)矩形堰0.21.2310.20.51.641.20.50.8241.44.5 观测井观测井位于测流堰堰墙内侧，圆孔状观测井，优弧圆心角270。，弦半径0.075m,见图1。4.6 直角等腰三角形薄壁堰由10620钢板切割制作，堰口为直角等腰三角形，水舌面打磨呈45°锐角，保留2mm厚度，形成薄壁堰。4.7 导流槽导流槽顺直长度210倍最大溪流宽度，导流槽宽度见表1。5流量和泥沙量计算5.1流量计算流量计算见公式(1)：Q=1.343247+C(1)式中：Q流量，m7S；C流量系数，按SL537的规定执行；g重力加速度，m6z；h直角等腰三角形堰口实测水头，叱h,矩形堰堰口实测水头，m；b矩形堰宽度，mo5.2泥沙量计算泥沙量计算见公式(2)：V=b×l×h0(2)式中：V溪流泥沙输移量，m3；b沉沙池宽度，m；1.沉沙池长度，m；h0实测泥沙深度，11u
