判断电线电缆断点的新方法内部资料.docx

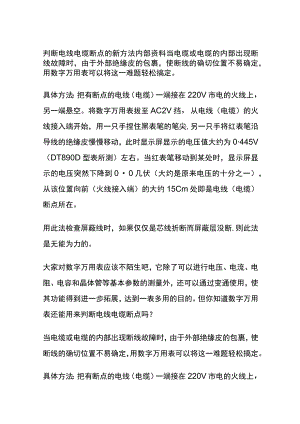

判断电线电缆断点的新方法内部资料当电缆或电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定，用数字万用表可以将这一难题轻松搞定。具体方法：把有断点的电线（电缆）一端接在220V市电的火线上，另一端悬空。将数字万用表拔至AC2V挡，从电线（电缆）的火线接入端开始，用一只手捏住黑表笔的笔尖,另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0445V（DT890D型表所测）左右。当红表笔移动到某处时，显示屏显示的电压突然下降到00几伏（大约是原来电压的十分之一），从该位置向前（火线接入端）的大约15Cm处即是电线（电缆）断点所在。用此法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断,则此法是无能为力的。大家对数字万用表应该不陌生吧，它除了可以进行电压、电流、电阻、电容和晶体管等基本参数的测量外，还可以通过变通使用，使其功能得到进一步拓展，达到一表多用的目的。但你知道数字万用表还能用来判断电线电缆断点吗？当电缆或电缆的内部出现断线故障时，由于外部绝缘皮的包裹，使断线的确切位置不易确定，用数字万用表可以将这一难题轻松搞定。具体方法：把有断点的电线（电缆）一端接在220V市电的火线上，另一端悬空。将数字万用表拔至AC2V挡，从电线（电缆）的火线接入端开始，用一只手捏住黑表笔的笔尖,另一只手将红表笔沿导线的绝缘皮慢慢移动，此时显示屏显示的电压值大约为0445V（DT890D型表所测）左右。当红表笔移动到某处时，显示屏显示的电压突然下降到00几伏（大约是原来电压的十分之一），从该位置向前（火线接入端）的大约15Cm处即是电线（电缆）断点所在。用此法检查屏蔽线时，如果仅仅是芯线折断而屏蔽层没断,则此法是无能为力的。断芯故障点有以下方法进行检测：感应法可用感应电笔和数字万用表；适应于无金属铠装和钢带屏蔽的电缆；要注意防止触电，测试处及用设备复绕时的端头接电处等。具体做法:1、将电缆的导体芯悬空，并保证不会导致路路和触电事故发生，同时保证电缆尽量离接地体（如地面、设备等）远一些；2、在电缆中选择完好的绝缘芯,接通220VAc的相线（火线），不接地线；3、如果用感应电笔，则手指接触电笔上感应触点，并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表,将万用表置于20或200mV档，则在红表笔上套上较薄的塑料绝缘套，用手握住黑表笔，在明确带电体绝缘层外测试，并读数；然后移离带电体较远位置，并读数；比较两读数的差值，通常在带电体上应有较高的读数，如04mV,而远离带电体则较低，如0.15mV;记住此特征，可以开始测试了。4、紧靠电缆沿电缆测试，当发现感应电笔指示灯变暗，或万用表读数明显下降时，变化处即为断点。5、测试完成，注意放电。电容法当电缆外有铜带或钢带等金属铠装层时，感应法不能进行检测，此时用电容法；适应于所有电缆；在用电容法时先明白电容测试的原理测试电容时，测试回路中使用的是交流/脉冲信号，即测量交流分压或通过对电容体（两相互绝缘的金属极）进行充电和放电，测试电容体上的累积电量，转换为电容量的读数。电容法，可能因电缆绕成圈状、各绝缘芯绕在一起而形成的电感，非良导体（如钢带）的电阻、各导电体之间的杂散电容等而影响精确度；此中的电感很小，可以不计；电阻对测电容影响也不大，只是将导体与钢带连接和不连接电容变化差别不大,也可不计;但杂散电容则影响较大,做了一个试验：完好芯与钢带之间电容为117nF,将其他芯与钢带连接，测结果还是117nF,而两芯之间则有72nF.为方便说明，假设电缆为2芯钢带铠装，其中1芯有1个断点的电缆；具体做法如下：1、将电缆两端头所有绝缘芯导体、铠装层等悬空；2、分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带（或第三芯完好绝缘芯）的电容值，并记录数值；此时，对应的完好绝缘芯的两端测得的电容值应非常接近；同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值，则说明只有一个断点，或多个断点但距离非常近；如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处；注：理论上，如果只有一个断点或多个断点但非常近，两端电容值之和应大于同样位置完好绝缘芯的电容值，多少则因电缆不同而异，见后面的理论分析。3、根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正"旦两芯不铠装电缆，就无法进行校正。4、如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正；再值用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段，则得到断点的实际位置。断芯故障点有以下方法进行检测：感应法可用感应电笔和数字万用表；适应于无金属铠装和钢带屏蔽的电缆；要注意防止触电，测试处及用设备复绕时的端头接电处等。具体做法:1.将电缆的导体芯悬空，并保证不会导致路路和触电事故发生；同时保证电缆尽量离接地体（如地面、设备等）远一些；2、在电缆中选择完好的绝缘芯,接通220VAC的相线（火线），不接地线；3、如果用感应电笔，则手指接触电笔上感应触点，并在能明确带电体绝缘层外测试电笔是否正常。如果用数字万用表,将万用表置于20或200mV档，则在红表笔上套上较薄的塑料绝缘套，用手握住黑表笔，在明确带电体绝缘层外测试，并读数；然后移离带电体较远位置，并读数；比较两读数的差值，通常在带电体上应有较高的读数，如04mV,而远离带电体则较低，如0.15mV;记住此特征，可以开始测试了。4、紧靠电缆沿电缆测试，当发现感应电笔指示灯变暗，或万用表读数明显下降时，变化处即为断点。5、测试完成，注意放电。电容法当电缆外有铜带或钢带等金属铠装层时，感应法不能进行检测，此时用电容法；适应于所有电缆；在用电容法时先明白电容测试的原理测试电容时，测试回路中使用的是交流/脉冲信号，即测量交流分压或通过对电容体（两相互绝缘的金属极）进行充电和放电，测试电容体上的累积电量，转换为电容量的读数。电容法，可能因电缆绕成圈状、各绝缘芯绕在一起而形成的电感，非良导体（如钢带）的电阻、各导电体之间的杂散电容等而影响精确度；此中的电感很小，可以不计；电阻对测电容影响也不大，只是将导体与钢带连接和不连接电容变化差别不大,也可不计；但杂散电容则影响较大,做了一个试验：完好芯与钢带之间电容为IDnF,将其他芯与钢带连接，测结果还是117nF,而两芯之间则有72nF。为方便说明，假设电缆为2芯钢带铠装，其中1芯有1个断点的电缆；具体做法如下：1、将电缆两端头所有绝缘芯导体、铠装层等悬空；2、分别在两端测量完好绝缘芯和有断芯绝缘芯对钢带（或第三芯完好绝缘芯）的电容值，并记录数值；此时，对应的完好绝缘芯的两端测得的电容值应非常接近；同一断芯两端电容值相加应略大于处于同样位置完好绝缘芯电容值，则说明只有一个断点，或多个断点但距离非常近；如果同一断芯两端电容值相加小于处于同样位置完好绝缘芯电容值，则说明断点至少有两处；注：理论上，如果只有一个断点或多个断点但非常近，两端电容值之和应大于同样位置完好绝缘芯的电容值，多少则因电缆不同而异，见后面的理论分析。3、根据断芯绝缘芯与完好绝缘芯的电容值进行比较计算，分别得到两端的长度，此时长度与实际长度可能有差别，下一步进行再校正"旦两芯不铠装电缆，就无法进行校正。4、如果计算长度之和大于实际长度，多出长度值为负，如果小于实际长度则为正；再值用断芯绝缘芯的电容值，将差值分配，分得的长段修正长段，短段修正短段，则得到断点的实际位置。
