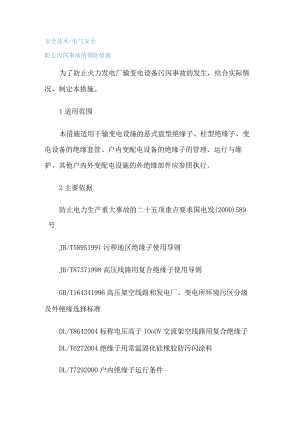

安全技术/电气安全防止污闪事故的预防措施为了防止火力发电厂输变电设备污闪事故的发生，结合实际情况，制定本措施。1适用范围本措施适用于输变电设施的悬式盘型绝缘子、柱型绝缘子、变电设备的绝缘套管、户内变配电设备的绝缘子的管理、运行与维护。其他户内外变配电设施的外绝缘部件应参照执行。2主要依据防止电力生产重大事故的二十五项重点要求国电发(2000)589号JB/T58951991污秽地区绝缘子使用导则JB/T87371998高压线路用复合绝缘子使用导则GB/T164341996高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准DL/T8642004标称电压高于IOoOV交流架空线路用复合绝缘子DL/T6272004绝缘子用常温固化硅橡胶防污闪涂料DL/T7292000户内绝缘子运行条件3术语和定义爬电比距指电力设备外绝缘的爬电距离对最高工作电压有效值之比。等值盐密指在绝缘子表面的污秽物经采样并换算为具同样导电效果mgc2数量的氯化钠值。复合绝缘子（亦称合成绝缘子）指至少由两种不同的聚合物绝缘材料制成的绝缘子，一般有芯棒、伞套和端部附件构成。憎水性指固体材料的一种表面性能，水在憎水性的固体表面形成的是相互分离的水滴或水珠状态，而不是连续的水膜或水片状态。防污闪涂料是指涂敷在污秽条件下运行的电力设备外绝缘表面上的一层常温固化硅橡胶涂料。户内绝缘子指用于大气压力下周围空气中但不暴露在户外大气条件的下绝缘子。包括户内支柱绝缘子、套管和绝缘套。4设计与安装1.1 设计与安装阶段要加强相关单位的沟通与协调，切实并充分听取生产部门的专业意见。1.2 新建、扩建发变电设备的外绝缘配置，必须根据所在地域气候因素、环境的污染状况及可变化趋势等合理选取及配置输变电设备的外绝缘，并做到一次性配置合理及到位，留有超前一个等级的裕度。1.3 3积极开展等值盐密、灰密及饱和盐密的测试工作，根据大气环境、污源的变化适时掌握现实的污区状况，从而合理准确的划定污区等级。对于11级及以下的污秽地区的输变电设备，外绝缘要按11I级水平配置。1.4 地处污染严重的m、IV级污秽等级及北方内陆的干旱少雨地区，设备外绝缘积污相应严重，饱和系数大，变配电设备的外绝缘应按高一级水平配置，并建议采用防污及憎水性能较好的复合绝缘子。4. 5地处北方户外重冰区的绝缘设计，应考虑采用绝缘插花组合，构架出口垂吊要用V型设置，设计允许时尽量避免垂直180的安装结构，防止污闪及冰闪事故的发生。5运行要求4.1 建立健全专业网，完善专业管理体系，落实专业责任制。建立由厂级、车间、班组构成的三级防污闪工作的管理体系，明确专业主管领导、各级专责人的具体职责。4.2 加强防污闪全过程管理，做好选型、运输、安装、维护、检测等工作。4.3 定期进行等值盐密、灰密的测量，要至少设置两个试品，分别测量并得到年度最大盐密值及3年的饱和盐密值。跟踪掌握污区等级的动态，及时采取相应的预防性技术措施。5. 4加强污染源的调查与治理，锅炉烟气达标排放，循环水质达到标准。6户外变电所污度监测5.1 变电所污度监测为模拟监测。为了试品的积污免于雨水冲刷、保证污度监测准确，监测要在春雨到来之前完成。统一采用非带电普通支柱绝缘子的大小三个伞裙的平均值、XP系列悬式绝缘子两者测得的结果，进行验证分析。7绝缘调整7.1鉴于盘形悬式绝缘子劣化率较高，每年宜进行一次悬式绝缘子零值的检测，并至少进行一次人工清扫。有条件时更换为悬式复合绝缘子。7.2户外绝缘子按区划爬距低于标准时，要落实防范措施，及时安排调爬，爬距调整要一步到位。7.3选用复合支柱绝缘子必须保证芯棒机械强度。7.4户外35kV及以上的变压器套管、断路器瓷套、隔离开关支柱绝缘子等,不能更换瓷件调爬时,可采取加装辅助伞裙或使用防污闪RTV涂料。7.5现场喷涂RTV(PRTV)涂料要严格遵守操作工艺。8管理及维护8.1根据现场污秽等级编制年度防污闪清扫计划。8.2处于II级及以上污区非复合绝缘子或未喷涂RTV的绝缘子,要在春季粘雪到来前完成清扫。8.3处于m级及以上污秽区的复合绝缘子，应进行外观检查。护套或端部密封存在缺陷的应予更换。9户内设备9.1户内设备外绝缘应在运行维护上搞好防尘、防潮和除湿工作。高压柜下部的电缆孔洞必须封堵好，防止造成高压柜内结露，发生接地等绝缘事故。户内设备外绝缘爬距配置及调整应符合户内绝缘子运行条件(DL/T729)的要求。9.2户内设备必须按周期进行预防性试验，适时进行检查及清扫。
