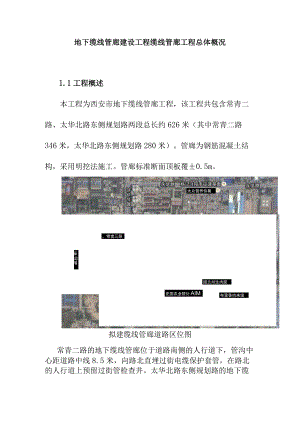

地下缆线管廊建设工程缆线管廊工程总体概况1.1工程概述本工程为西安市地下缆线管廊工程，该工程共包含常青二路、太华北路东侧规划路两段总长约626米（其中常青二路346米，太华北路东侧规划路280米）。管廊为钢筋混凝土结构，采用明挖法施工。管廊标准断面顶板覆±0.5m。布里香肉来馍太众营养快餐IB词用展史国农业银衍AIM国兰州生肉面，常者三路拟建缆线管廊道路区位图常青二路的地下缆线管廊位于道路南侧的人行道下，管沟中心距道路中线8.5米，向路北直埋过街电缆保护套管，在路北的人行道上预留过街管检查井。太华北路东侧规划路的地下缆线管廊位于道路的西侧人行道下，正常段管廊中心距道路中心线13米，渠化段管廊中心距道路中心线18米。向路东直埋过街电缆保护套管，并在路东的人行道上设预留管检查井。常青二路、太华北路东侧规划路的缆线管廊的平面位置及断面见下图：2000常青二路路缆线管廊标准横断面定位图3(X)0太华北路东侧规划路正常段地下管廊断面示意图10501050太华北路规划路渠化段地下管廊断面示意图本工程设计使用年限100年，安全等级为一级，结构构件重要性系数取1.1,结构构件裂缝控制等级为三级（W0.2mm）,防水等级为二级；工程所处地区抗震设防烈度为8度，设计基本地震加速度为03g,按抗震等级为二级进行抗震构造。本段管廊纳入的管线包括：电力电缆、通讯电缆。管廊采用矩形单舱结构，净空尺寸：常青二路（宽X高）L5×1.8m,太华北路东侧规划路（宽X高）L8X1.5m。管廊以横向不小于0.5%的坡度坡向排水沟，水流集向集水坑。1.2自然条件西安市位于渭河流域中部关中盆地，北临渭河和黄土高原，南邻秦岭。属于温带半湿润大陆性气候，冷暖干湿四季分明。冬季寒冷、风小、多雾、少雨雪；春季温暖、干燥、多风、气候多变；夏季炎热多雨、伏旱突出，多雷雨大风；秋季凉爽、气温速降，秋淋明显。7月、9月为两个明显降水高峰月。气象灾害有干旱、连阴雨、暴雨、洪涝、城市内涝、冰雹、大风、高温、雷电、大雾、霾、寒潮、低温冻害等。地下水类型只要为松散岩类（冲基层）空隙潜水，主要分布与渭河的河漫滩松散沉积物中，主要靠大气降水、河水及地下水径流补给，排泄方式只要为蒸发及地下径流。地下水位埋藏较浅，一般水位埋深约1.64.1米。本项目缆线管廊道路位于西安市未央区内，为三家庄城中村棚改项目。道路为新建道路，现状如下:常青二路为东西走向，西起太华北路，东至太华北路东侧规划道路，道路全长429.136米，规划道路红线20米。太华北路为现状路，太华北路东侧规划路为本次同步建设道路。太华北路东侧规划路为南北走向次干线，南起凤城五路,北至常青二路，道路全长284.559米，道路规划红线正常段为30米，渠化段为40米。凤城五路为现状路。1.5施工条件1、施工便道本项目西、南均有现成道路，分别为太华北路和凤城五路，施工区域为土路。道路平整，具备良好的通行条件。2、水电供应条件本工程沿线均有地方高压线路及自来水分布，均可就近接入。3、地下管线太华北路与常青二路交口位置地下管情况较为复杂，施工前要根据勘查资料核查地下管线位置，采取有效保护措施。
