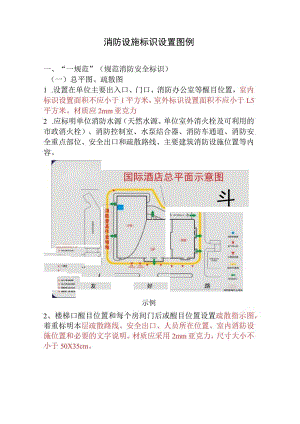

消防设施标识设置图例一、“一规范”（规范消防安全标识）（一）总平图、疏散图1 .设置在单位主要出入口、门口、消防办公室等醒目位置，室内标识设置面积不应小于1平方米，室外标识设置面积不应小于L5平方米。材质应2mm亚克力2 .应标明单位消防水源（天然水源、单位室外消火栓及可利用的市政消火栓）、消防控制室、水泵结合器、消防车通道、消防安全重点部位、安全出口和疏散路线、主要建筑消防设施位置等内容。J国际酒店总平面示意图斗- ，二;>rJ1好友 *t*a*w示例2、楼梯口醒目位置和每个房间门后或醒目位置设置疏散指示图，着重标明本层疏散路线、安全出口、人员所在位置、室内消防设施位置和必要的文字说明。材质应采用2mm亚克力，尺寸大小不小于50X35cm。示例（二）消防设施使用提示标识1、水泵接合器、室外消火栓。区分消火栓、喷淋，设置在附近或紧靠的墙面上，标明“严禁埋压、圈占消防设施”和责任人。材质采用铝板，工艺喷户外写真，尺寸大小：20×40cmo责任人：姓名用不干胶打印粘贴，2×5cmo2、灭火器。灭火器放置点、灭火器的箱盖上方设置标识， 标明名称、操作使用方法。材料采用2mm亚克力，尺寸大小：51X 30c m。责任人: 用不干胶打印粘贴，2× 5c mo3、室内消火栓、启泵按扭。室内消火栓箱上应设置标识，标明名称、操作使用方法、责任人，提示不得圈占、遮挡。材料采用2MM亚克力，尺寸大小：51X8Ocmo启泵按扭材料为2mm亚克力，尺寸大小：8×8cmo维保单位、责任人：用不干胶打印粘贴，2×5cmo消火栓起泵按钮不得损坏、遮挡、Ji自拆除或停用消火栓1开0火9门。下次怆”次.-A*M 水 II-人木零(Blt9f):2打开itg按招科水0对MI火点曰0.非警勿动3 式火 , W*MM*±0T . 2千哀内，!水*干*内：必要时强制开启面板IWWr4、手动火灾报警按钮、声光警报器。在其边上的墙面设置。材料为户外写真+3mmPVC板，尺寸大小：8x8cm。维保单位、责任人：用不干胶打印粘贴，25cm。7发声警报器SoundAlarm5、防火卷帘下应采用黄色标线划线标明操作场地，并设置“消防卷帘下请勿堆放物品”标识；防火卷帘按钮和防排烟按钮处应设置“消防设施按钮严禁遮挡”标识。材料为板2mm亚克力，张贴在防火卷帘门正下方地面上，规格：宽度为200mm,长度以实际长度为准。的防火卷帘下严禁堆放物6、防排烟系统。在排烟口、送风口边上粘贴，在风机上粘贴。材料为亚克力2MM,尺寸大小：25X12.5cm7、消防水池、屋顶水箱。在消防水池、屋顶水箱醒目位置，标明取容积、责任人。材料为2mm亚克力，尺寸大小：28.5×42cm,消防水箱的，2mm亚克力。责任人：姓名用不干胶打印粘贴，2×5cmo消防水箱« R：维护费隹人：m,和，” 米林版的H虹*;2、趟出“上m联州应产就3、首样%悄防水池*#费住人：t f «： I. mMMn*mjmfiiE*;2,的止下关耐&*；3.知8、稳压泵、消火栓泵、喷淋泵。材料为2mm亚克力，穿 孔挂在本体上。尺寸大小：18 X 24c m o9、湿式报警阀组。材料为2mm亚克力，穿孔挂在本体上。尺寸大小：18X24cm。责任人：姓名用不干胶打印粘贴,2×5cmo测试方法打开放水管阀门；放水约30秒，水力 警铃启动.系统显 示“压力开关动作“ 为正常。9H<:笊如保军费住入：保半算：10、末端试水装置。材料为亚克力2MM,贴在边上的墙面或顶板上，尺寸大小：25X12.5cmttz:雄弁R任人：婚如章算黄向：11、配电室、发电机房、水泵房、仓库等门上设置“消防重点部位非工勿入”消防标识，标明责任人。材料为亚克力2MM,贴在门上，尺寸大小240X9Ocm消防重点部位非工勿入12、消防控制室门口设置“消防控制室闲人免进”。材料为亚克力2MM,贴在门上，尺寸大小：24x9Ocm消防控制室闲人免送13、自动消防设施的场所应设置建筑自动消防设施检测合格标识。有消防控制室的工程，张贴在联动控制柜左上角；只有火灾自动报警系统的，张贴在报警控制柜的左上角；只有自动喷水灭火系统的，张贴在水泵控制柜的左上角；其他情况的，张贴在醒目且有人值守的地方。材料为2mm亚克力,尺寸大小：10×7cmo自动消防设施检测合格检测单位：检测时间：14、防火卷帘、防火门设施标识：防火卷帘标识张贴在防火卷帘门联动控制装置旁，材料为不锈钢金属拉丝,尺寸大小:8×8cm,24X12cm,防火门标识贴在门上,尺寸大小：21×28.5cm二、“三完善”(完善消防安全职责，完善消防安全制度,完善消防安全操作规程)。(一)落实消防安全职责。重点单位消防工作职责设置在消防控制室，材料为亚克力2MM,尺寸大小：18Ox94cmo（二）健全各项消防安全管理制度。（三）制定消防安全操作规程。消防安全管理组织机构架构图、消防控制室应急处置程序,设置在消防控制室墙面上，材料为亚克力2MM,尺寸大小:48X6Ocm。消防安全管理组织机构架构图姓名：职务：51名：姮务：姓名：职务：姓名：IE务：WellTo:X>'本尔1国际以1消防控制室管理及应急程序1、消防控制室必须实行每日24小时专人值班制度，每班不应少于2人，值班人员应持有消防控制室操作职业资格证书。2、消防设施日常维护管理应符合GB25201的要求。3、消防控制室应确保火灾自动报警系统、灭火系统和其他联动控制设备处于正常工作状态，不得将应处于自动状态的设在手动状态。4、消防控制室应确保高位消防水箱、消防水池、气压水罐等消防储水设施水量充足，确保消防泵出水管阀门、自动喷水灭火系统管道上的阀门常开；确保消防水泵、防排烟风机、防火卷帘等消防用电设备的配电柜启动开关处于自动位置（通电状态）。5、接到火灾警报后,消防控制室必须立即以最快方式确认。6、火灾确认后，值班人员应立即确认火灾报警联动控制开关处于自动状态，同时拨打“119”报警，报警时应说明着火单位地点、起火部位、着火物种类、火势大小、报警人姓名和联系电话。7、值班人员应立即启动单位内部应急疏散和灭火预案,并同时报告单位负责人。消防控制室值班制度 1、消防控制室应符合国家规范要求，配备专人24小时值班，每班不少于二人，严禁脱岗。 2、消防控制室值班人员具有一定的专业知识，责任心强,取得消防职业资格证书，持证上面。消防控制室严禁吸烟和使用明火作业，严禁存放危险化学物品和无关的杂物，严禁无关人员进入。 值班时间必须坚守岗位，不得聊天、打私人电话，不准在控制室内会客，严禁脱岗、睡岗和酒后上岗。 5、控制室内设置显示重点部位、疏散通道及消防设备点位图或模拟图、消防控制室操作规程。 6、认真落实交接班、报警设备检测、发生火灾信号处理、灭火操作设备检查等记录制度，严密监视设备运行状况，遇有火情按程序处置。重大情况要及时报告。 7、严禁擅自关闭火灾自动报警、灭火系统，不得擅自切断消防电源。消防设施、器材维护管理制度 1s单位消防设施器材实行定期维护保养制度，具体由消防工作归口管理部门组织实施，各部门发现消防设施器材出现的问题要及时向保卫部报告，维修不及时或管理不当将追究相关负责人的贡任.2、消防设施器材曰常管理实行部门归口管理，各部门对本责任区内的消防设施器材的完好有效情况负责，并确定专人具体负费。 3、单位应与建筑消防设施堆护单位签订堆护保养合同，每月进行一次维护保养，出具维护保养报告书，每年至少进行一次功能检测，确保其正常使用.4、火灾自动报警系统探测器投入使用2年后进行清洗，以后每3年清洗一次. 5、灭火器应定期检宜保养，凡使用过和损坏的应当及时维修.超期灭火器必须强制报废。建立灭火器档案资料，记明配置类型、数星、设置位置、检直维修单位（人曷）、更换药剂的时间等有关情况. 6、定期对消防水池、消防水箱进行全面检查，修补缺损和防腐处理；每年对水源的供水爱力进行一次测定；每季度对报名陶进行一次放水试聆，对管道控制斶进行一次检修；每月利用末端试水装司对水流指示器进行试验；每月对消防水池、消防水箱及消防气压给水设备的水位和压力进行一次全面检或；消防水泵每月启动运转一次并模拟自动控制启动运转一次；内燃机也动消防水案每周运转一次；电磁阀每月检查一次并作启动实蛇；每月对全部喷头进行一次外观检壹；意外消火栓、室内消火栓、水泵接合器每月进行一次检查.以上检查要记入消防控制危值班记录. 7、不准随便动用火灾区域报警器、手动报警按钮、消防插孔电话、自动喷水灭火报警阀、防火卷帘手动开关等，发现损坏要及时报告。设置在水泵房墙面，材料为亚克力2MM,尺寸大小：48×6Ocmo消防水泵房启泵流程火灾状态下现场紧急起泵流程:消火栓泉试验流程:喷淋泉试验流程:三、消防宣传公示牌消防安全”三自主两公开一承诺”公示牌消防安全责任人：电话：职责（一）相陕行谢法.”位丽安金粒台出，本gs安全况.（二）i16工作与李恒内生产KW.«*活召*1!MKBBMBXnWfl.为本位的丽安会假包的金RB.（三）M险淮女消防/金0僚*6»*eH.（因）*IR防火怆IL<SIM火支a.Rfnf力RiIl防安全的大向.（石）1»潴防法MW=SfbfIKBM.义务MB队.（六）爆蛆制定苻本G实除，灭火仙8MBff*.MKAXS.消防安全管理人：电话：职责（->K年滴时工作KtL9叙皿日常JuB安金管工<r（Z）®6安。UIM局6安畲rm*tW并女.（三）旭龙丽安全工作IBaR人KNatR*方.（B）tay功友也10火灾覆工秀.（£）mB时事位的WT火火皿防安全阚5制1沪"弊.完HU筮.MtMlm量出口iM（八）Sa通*前61Mo义务洪KMK.（七）an0刊IluKBiD（R.HmBftffWtCiaai天火IQ网用*g0.I（八）&湾6安/W仔人AM弼XtM的安全IrS工作.今日检查情况隐患整改情况消防安全四个能力1It融火灾，力用火用电.na三n出口.时用,Itfimm!.“疯环at*aw.一笑拉m.2片"鹤火夫加Bxnxg,熙火ffi员工一“内痔一私力.火尖U,检3分P内需Ul二无火力值.3蜗金&笺力.WB0MM.，安全出口.«序达集技.4.i*5QWL丽Q人员,有舄物希石6WiraumM.SmiW安全意研消防安全“三提示”1 .重as人公众所.运人员依参.宏注6安全.不Mfl不三E火.2 *r<ei=M.安全出口w（t位名.屯火灾,0sanMtHeo>fir三uA*tifTA
