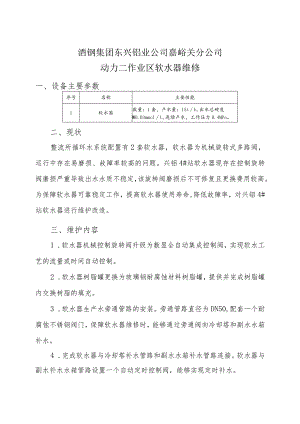

酒钢集团东兴铝业公司嘉峪关分公司动力二作业区软水器维修.docx

酒钢集团东兴铝业公司嘉峪关分公司动力二作业区软水器维修一、设备主要参数序号名称主要性能1软水器数量：1套，产水量：15th,出水总硬度WO.03mmolL,连续产水，工作压力0.4MPa。二、现状整流所循环水系统配置有2套软水器，软水器为机械旋转式多路阀，运行中存在易磨损、故障率较高的问题。兴铝4#站软水器现存在控制旋转阀磨损严重导致出水水质不稳定，该旋转阀磨损后不可修复且更换费用较高。为保障软水器可靠稳定工作，提高软水器使用寿命,降低故障率，对兴铝4#站软水器进行维护改造。三、维护内容1 .软水器机械控制旋转阀升级为数显全自动集成控制阀，实现软水工艺的流量或时间自动控制。2 .软水器树脂罐更换为玻璃钢耐腐蚀材料树脂罐，提供并完成树脂罐内交换树脂的填充。3 .软水器生产水旁通管路的安装。旁通管路直径为DN50,配套一个耐腐蚀不锈钢阀门，保障软水器维修时，能够通过旁通阀向冷却塔和副水水箱补水。4 .完成软水器与冷却塔补水管路和副水水箱补水管路连接。软水器与副水补水水箱管路设置一个自动定时控制阀，能够实现定时补水。自动定时控制阀并联一个手动阀门，便于定时控制阀维修时的补水。5 .完成软水器入口端生产水过滤器的安装。6 .乙方提供软水器、管路、交换树脂、表计、阀门等材料备品备件，确保实现维修改造所有功能。7 .完成3#站、4#站、空压站6个冷却塔与软水器补水管路的连接及开挖敷设，需使用DN50不锈钢管（6米）30根，DN32不锈钢管（6米）10根，DN50不锈钢球阀20个，DN32不锈钢三通20个，DN50转DN32不锈钢弯头20个，DN50不锈钢三通30个，DN50活节（带密封垫）30个，DN50不锈钢弯头20个。8 .完成系统的调试、运行维护指导及培训。四、技术要求1.软水器为全自动软水器，流量为15th,出水硬度小于0.03mmolL,工作压力为0.4MPa,系统耗水量3%°2 .软水器1套采用双树脂罐，树脂罐为玻璃钢耐腐蚀材质，每个树脂罐配置一个数显全自动控制器（阀），两个数显全自动控制器具有互锁功能，实现连续供水分别再生功能。3 .软水器入口配置一个304不锈钢前置过滤器，过滤精度为40um,滤网为316不锈钢材质，过滤器便于拆卸清洗。4 .每个树脂罐配置一个盐箱，盐箱为PP或加强PE材质，盐箱容量按出水量配置，盐箱设置有过滤装置，能够有效过滤泥沙。盐箱底部设置大口径阀门，便于盐箱定期清洗。5 .软水器管路与进水口、冷却塔、副水水箱、旁通管路连接均应为法兰连接。7 .软水器出口设置一个取样阀，便于水质取样检测。8 .软水器配置的管道及阀门均采用防腐蚀材料，设备使用年限不低于8年，树脂更换周期不小于2年。9 .3#站、4#站、空压站6个冷却塔与软水器补水管路的连接可靠,无渗漏。五、验收标准1.完成软水器本体及管路的连接、调试工作，软水器管路安装规范、管路无渗漏水，阀门动作灵活可靠。2 .软水器出水工艺流程正确，能够实现自动连续产水，产水流量不小于15m3h,水质硬度小于O.03mmolLo3 .实现软水器旁路供水、副水水箱定时补水等功能。
