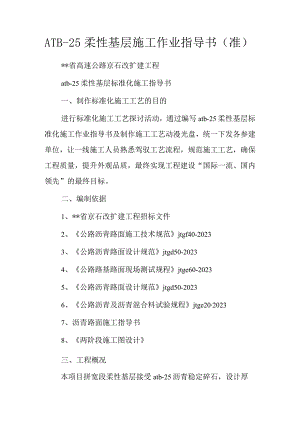

ATB-25柔性基层施工作业指导书(准).docx

ATB-25柔性基层施工作业指导书（准）*省高速公路京石改扩建工程atb-25柔性基层标准化施工指导书一、制作标准化施工工艺的目的进行标准化施工工艺探讨活动，通过编写atb-25柔性基层标准化施工作业指导书及制作施工工艺动漫光盘，统一下发各参建单位，让一线施工人员熟悉驾驭工艺流程，规范施工工艺，确保工程质量，提升外观品质，最终实现工程建设“国际一流、国内领先”的最终目标。二、编制依据1、*省京石改扩建工程招标文件2、公路沥青路面施工技术规范jtgf40-20233、公路沥青路面设计规范jtgd50-20234、公路路基路面现场测试规程jtge60-20235、公路沥青路面设计规范jtgd50-20236、公路沥青及沥青混合料试验规程jtge2020237、沥青路面施工指导书8、两阶段施工图设计三、工程概况本项目拼宽段柔性基层接受atb-25沥青稳定碎石，设计厚度8cm,atb-25沥青稳定碎石为粗粒式连续密集配沥青混合料，具有稳定、耐久、不易产生温缩和干缩开裂,可以有效抑制和削减沥青路面反射裂缝的产生综合性能,四、施工准备1、人员准备进场人员需报驻地办审批序号职务（工种）人数备注1项目经理1负责项目全面工作2项目总工1负责技术指导工作生产副经理1负责现场施工4质检员1负责质量检测工作5测量员2钉钢钎、限制摊铺高程、厚度6试验员3负责混合料检测、现场温度和松铺厚度7平安员1负责现场平安、文明施工、交通管制8沥青拌和楼操作员2沥青拌和楼操作9施工工长2现场调度指挥施工10施工作业人员39拌和楼8人、油厂6,摊铺252、材料准备正式施工前提前一个月选定材料厂家，对料源进行考察、初选、上报、批复，工地试验室提前20天进行目标协作比和生产协作比外委设计和验证。1、原材料要求：1）粗集料应干净、干燥、表面粗糙、形态接近立方体,且无风化、无杂质，并有足够的强度、耐磨耗性的石灰岩，必需接受二次反击式或锤式裂开机加工，碎石分为四档：19-26.5mm>9,5-19mm>4.75-9.5mm>2.36-4.75mm。级配符合公路沥青路面施工技术规范(jtgf40-2023)及表4.8.3中S8、S9、SI2、S14的有关规定。2)粗集料质量技术要求:指标单位高速公路试验方法上基层石料压碎值，不大于%25t0316洛杉机磨耗损失，不大于%25t0317表观相对密度，不小于2.50t0304吸水率%0.3-1.6t0304与沥青黏附性，不小于级4t0616坚实性，不大于%3t0314针片状颗粒含量（混合料），不大于其中：粒径大于9.5mm,不大于粒径小于9.5mm,不大于151218t0312水洗法V0.075mm颗粒含量，不大于%0.5t0310软石含量，不大于%2t03203）用于柔性基层的细集料应全部为机制砂。机制砂必需接受专用生产机制砂的雷蒙磨设备生产，并选用优质的1020mm以上、干净、无污染的石灰岩碎石加工而成，加工时应实行必要的防尘措施。4）机制砂级配要求规格公称粒径（mm）水洗法通过各种是筛孔的质量百分率（）9.54.752.361.180.60.30.150.075sl60-310080-10050-8025-600-155）机制砂质量技术指标要求：指标单位技术要求试验方法表观密度，不小于tm32.70t0328坚实性（0.3mm部分）,不大于%5t0340砂当量，不小于%70t0334亚甲蓝值，不大于g/kg2.5t0349棱角性（流淌时间），不小于s30t0345压碎值%<35t0316<0.075mm粉料的塑性指数<4t03546）填料接受矿粉，矿粉必需接受石灰岩或岩浆岩中的强基性岩石等憎水性石料，接受球磨机加工经磨细得到的矿粉，矿粉应干燥、干净，能自由地从矿粉仓流出。7）矿粉质量技术指标要求：项目单位技术要求试验方法表观密度，不小于tm32.70t0345含水量，不大于%1t0103烘干法粒度范围<0.6mm%100901007095tO351外观无团粒结块亲水系数0.8tO353塑性指数<4t0354加热安定性实测记录t03558)一般沥青接受道路石油沥青a-70#。a-70#道路石油沥青技术要求指标单位技术要求试验方法70#针入度0.1mm60-80jtge20-2023t0604针入度指数Pi实测jtge20-2023t060460C动力粘度pas2180jtge20-2023t062015延度cmNlOOjtge20-2023t0605IOe延度cm220jtge20-2023t0605软化点N46jtge20-2023t0606闪点(COC)2260jtge20-2023t0611含蜡量（蒸储法）%2.2jtge20-2023t0615密度（15）g/cm3实测记录jtge20-2023t0603溶解度%299.5jtge20-2023t0607tfot（或rtfot）后质量变更%jtge20-2023t0610针入度比%61jtge20-2023t060415延度cmN15jtge20-2023t060510延度cmN6jtge20-2023t06052、混合料协作比设计协作比设计分为目标协作比设计、生产协作比设计、生产协作比验证三个阶段，协作比接受gtm设计方法，并用马歇尔试验方法进行验证，并且找出密度的相关系数，以便施工过程限制，接受gtm试验方法设计的沥青混合料，须要在协作比设计基础上进行各种运用性能的检验。不符合要求的沥青混合料，必需更换材料或重新进行协作比设计。1）矿料级配，其矿料级配范围应符合下表规定。层位通过下列方筛孔（mm）的质量百分率（）31.526.519.016.013.29.504.752.361.180.60.30.150.075基层1001006080486842623252204015321025818531026建议：4.75mm筛孔的通过率限制在30%35%2）目标协作比设计依据设计要求，确定合适的矿料级配，依据确定的矿料级配选取合适的粒径的粗集料、细集料、填料、沥青等材料。并对材料依据要求进行全项检验，最终确定材料是否满足沥青混合料中对材料的要求。依据确定的料场依据要求确定统一的筛孔，生产规格一样的原材料。对原材料接着进一步的试验，依据规格不同调整3种不同的比例的级配。依据3种不同比例，接受gtm方法进行协作比设计，最终选定一套既经济又能满足施工要求的最佳沥青用量和冷料仓矿料掺配比例。3）生产协作比设计依据目标协作比确定好冷料比例及进料速度后，热料经过二次筛分重新分成35个不同粒级的矿料，分别进入4-5个热料仓。因各个热料仓中矿料的颗粒组成已不同于冷料仓中矿料的颗粒组成，所以在热料仓取料进行材料的级配试验，取料时应将每个热料仓的热料放出，用装载机接下放到硬化的场地充分拌匀，取有代表性的热仓料进行级配试验，确定热料仓的协作比。取目标协作比设计的最佳沥青用量及±03%等三个沥青用量进行gtm试验和试拌，通过室内gtm试验和拌和机取样试验，综合确定生产协作比的最佳沥青用量及标准密度，由此确定的最佳沥青用量与目标协作比设计的结果的差值不宜大于±0.2%。同时选择适宜的筛孔尺寸和安装角度，尽量使各热料仓的供料大体平衡。4）生产协作比验证拌和机按生产协作比结果进行试拌、铺筑试验段，并取样进行gtm验证，同时从路上钻芯视察空隙率大小，由此确定生产用的标准协作比。矿料级配限制。拌和机正常生产后，在各热料仓下料口取料，进行筛分试验，验证当天的实际生产级配曲线是否满足目标协作比设计要求。沥青混合料外观检查。沥青混合料用目测法视察其匀整性，有无花白料、离析、结团现象以及在压实过程中是否出现推移等现象。经设计确定的标准协作比在施工中不得随意变更。三、设备准备#进场设备需进驻地办审批，具体机械配置组合，可以通过试验段确定。序号设备名称型号数量1沥青拌和楼4000型22摊铺机abg525以上23双钢轮振动压路机静质量213t34胶轮压路机静质量N30t25自卸运输车30t以上257同步碎石封层机相当于secmair公司30、40通用型或xy5250tsf型18智能沥青洒布车相当于sx5190glq19洒水车IOt210小型夯机汽夯111森林灭火器mf112装载机506四、工地试验室准备1、进场的试验仪器设备必需符合招标文件和业主要求。2、试验仪器需经质量技术监督局检定合格。3、工地试验室经省质检站验收合格。4、完成原材料的初选、考察、申报，并并经监理工程师批复同意运用。5、完成柔性基层目标和生产协作比的外委设计、验证及申报，并经监理工程师批复同意运用。6、完成对进场材料的检验。四、工艺流程工艺流程：下承层准备一施工放样一摊铺机就位一沥青混合料拌和一沥青混合料运输一沥青混合料摊铺一沥青混合料碾压一施工接缝处理一检查验收1.下承层准备1）柔性基层施工前，验收水泥稳定碎石上基层，清扫上基层表面的杂物和浮土，洒布改性乳化沥青下封层。2）检查上基层的取芯补坑状况。钻芯检测留下的样洞应提前用同等材料填充后用橡皮锤分层击实。3）旧路面横向铳刨1.5米宽，8cm厚错台，检查下封层的完整性和与水泥稳定碎石上基层表面的粘结性。对上基层表面局部外露和下封层边部洒布宽度不足部分，补洒改性乳化沥青。4）在新老路面结合部位（纵向拼接施工缝）拼接层顶面洒布2米宽sbs改性热沥青并铺设一道宽2米的*岩纤维布，L5错台侧面涂刷SbS改性热沥青5）在摊铺前，依据上基层设计宽度用白灰在下封层表面撒3条灰线，即路肩边的边线、两台摊铺机的行走线。2、施工放样1）测量员在下承层上复原中线，埋设限制桩，每20米设一桩，同时放出对应断面的边桩。2）在两侧打钢钎设基准线，一侧在旧路面上，另一侧在新拼宽上基层顶面，基准线设立时，直线段每10米一个钢钎，曲线段每5米一个钢钎，钢丝绳要拉紧，保证基准线水平。3）标高的测量应尽可能估计到1mm,测量误差不得大于2mm；标高的测量结果应按桩号记录备用；4）立杆应打入地下20Cm左右，要固定牢靠。3、摊铺机就位1）调整摊铺机的振幅和振频，两台保持一样，熨平板宽度调整，熨平板的宽度应按摊铺总宽度来调整，熨平板的
