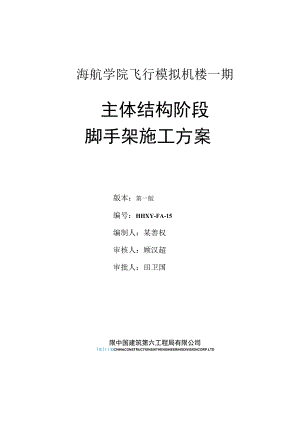

海航学院飞行模拟机楼一期主体结构阶段脚手架施工方案版本：第一版编号：HHXY-FA-15编制人：某善权审核人：顾汉超审批人：田卫国限中国建筑第六工程局有限公司E!33CHINACONSTRUCTIONSIXTHENGINEERINGDIVISIONCORP.LTD202*年1月4日目录第一章编制依据51.1 编制依据51.2 适用范围5第二章工程概况62.1 建筑层高、标高数据62.2 施工条件62.3 方案选择6231基础施工爬梯62.3.2落地式外脚手架6233各区域高支模架体72.3.4中庭内架72.3.5上人马道72.3.6卸料平台72.3.7安全通道72.3.8搭设部位7第三章方案设计83.1 材料选用83.2 基础施工爬梯83.3 落地式夕卜脚手架83.4 中庭内架93.5 卸料平台设计93.6 上人通道设计103.7 电梯井道脚手架103.8 安全防护设计103.8.1 安全通道103.8.2 防护棚113.8.3 防雷击保护113.9 脚手架外立面效果设计123.9.1 整体效果123.9.2 转角处设双立杆。133.9.3 安全某挂在架体内侧。133.9.4 钢管本色133.9.5 花杆133.9.6 挡脚板14第四章施工安排154.1 施工目标154.2 施工顺序154.3 施工流水段划分154.4 施工重点154.5 脚手架验收15第五章施工准备及资源配置计划175.1 施工现场准备175.2 技术准备175.3 劳动力配置计划175.3.1.操作人员175.3.2劳动力配置185.4 机械设备、工具计划185.5 主要材料质量控制与计划185.5.1钢管质量控制185.5.2钢管脚手架扣件质量控制195.5.3安全质量控制195.5.4 密目式安全质量控制195.5.5 主要材料计划20第六章脚手架施工216.1 脚手架216.1.1 脚手架构造216.1.2 立杆216.1.3 大横杆226.1.4 小横杆226.1.5 连墙件236.1.6 剪刀撑256.1.7 脚手板266.1.8 上人马道276.1.9 钢丝绳276.2 卸料平台276.3 防护设施28631安全286.3.3防雷接地防护286.4 脚手架的拆除296.4.1 拆除准备工作296.4.2 拆除要求296.5 脚手架搭设检查及验收306.5.1 验收306.5.2 检查30第七章安全文明施工技术措施317.1 脚手架搭拆阶段的安全措施317.2 脚手架使用阶段的安全措施及安全注意事项317.3 卸料平台使用阶段的安全措施327.3.1 使用要求327.3.2 日常保养337.4 文明施工措施33第一章编制依据1.1编制依据1 .工程的施工图纸；2 .建筑施工扣件式钢管脚手架安全技术规范OGJ130-2001)；3 .碳素结构钢(GB700-202*)；4 .直径5-152mm电焊钢管(YB242-63)；5 .钢管脚手架扣件(GB15831-202*)；6 .可锻铸铁分类及技术条件(GB078-67)；7 .建筑结构荷载规范(GB50009-2001)；8 .建筑施工安全检查评分标准(JGJ59-99)；9 .建筑施工高处作业安全技术规范(JGJ80-91)；10 .施工现场临时用电安全技术规范(JGJ46-202*)；11 .危险性较大的分部分项工程安全管理办法；12 .建筑施工门式钢管脚手架安全技术规范(JGJI28-202*)13 .施工组织设计。1.2 适用范围1、本方案适用于海航学院飞行模拟机楼一期主体结构阶段外脚手架工程。第二章工程概况本工程为海航学院飞行模拟机楼一期项目，由裙楼及6#主楼组成，建筑面积34355m2,6#主楼分为有地下室和非地下室部分。2.1建筑层高、标高数据1#5#区域6#区域层数层高楼面标高层数层高楼面标高女儿墙14.65m女儿墙18.8m屋面0.9m13.75m屋面0.8m18.0m34.2m9.55m44.25m13.7524.2m5.35m34.2m9.55m15.35m24.2m5.35m15.35m-0.05-0.85m-15.355.65m2.2施工条件6#区域地下室基础工程采取放坡+垂直开挖，地下室外墙结构与基坑支护结构留有双排外脚手架空间，在地下室主体结构施工阶段搭设施工用双排外脚手架。方便后续工程施工，地下室主体结构完成后即需对周边基坑予以回填，1#6#区域地上主体结构工程施工采用落地式双排脚手架。1.3 方案选择1.3.1 基础施工爬梯基础施工顺基坑壁设一座爬梯，解决施工人员进入施工作业区。1.3.2 落地式外脚手架地下室主体工程采用落地式双排钢管脚手架。地上主体结构工程施工脚手架搭设高度从-Llm至各区域女儿墙顶加1.5m,主体结构工程施工完成后予以拆除。待基槽、基坑土方回填后搭设落地式双排钢管脚手架。（脚手架基底处理方法:采用3：7灰土及级配砂石回填压实，压实系数不小于94乐面层采用宽1.2m、厚120廊、强度等级为C20混凝土浇筑脚手架基础，基础向外坡度不小于5%,架体四周设置300X300排水明沟。）1.3.3 各区域高支模架体按高支模工程施工方案执行2. 3.4中庭内架中庭采用落地式脚手架。3. 3.5上人马道每个区域脚手架上搭设上人马道，马道坡度1:3,每层双跑o4. 3.6卸料平台按实际使用要求每区域每层设置一座。5. 3.7安全通道1旷5#区域各设置一个安全通道，6#区域东西面各设置一个安全通道，各通道间设置安全通道连廊，形成完整安全通道体系。6. 3.8搭设部位搭设部位详见各区域脚手架平面布置图（附图）。第三章方案设计6.1 材料选用1、架体及防护管采用48X3.5钢管；2、架体连接件采用一字钢管扣件、十字钢管扣件、旋转钢管扣件；3、脚手板采用50厚白松木板块；4、拉索采用12、21.5钢丝绳；5、锚固钢筋采用18圆钢；6、钢垫板6=10；7、安全采用800目阻燃型，规模1600*6000；8、防护采用阻燃型，规模2000*6000；9、挡脚板采用180*2000木质。6.2 基础施工爬梯采用"48*3.5mm钢管搭设，设二个坡段一个平台，梯段宽度120Omm、梯段坡度与基坑壁同，扶手高1200mm、设护身栏杆一道，踏步高宽均为250mm。平台、踏步用脚手板铺设，爬梯扶手内侧用木夹板封闭、外侧设挡脚板。6.3 落地式外脚手架1、采用"48*3.5mm钢管搭设落地式双排钢管脚手架。2、立杆：立杆用单杆，纵距1500mm,横距800mm,接头用对接扣件。3、大横杆：步距1500mm,接头处连接用对接扣件，与立杆连接用直角扣件。4、小横杆：间距1500mm,与大横杆连接用直角扣件5、剪刀撑：6000mm8000mm设置一道，倾斜角度4560度。搭接处和与小横杆连接均用旋转扣件。6、横向斜撑：在同一节间由底层至顶层呈之字型连续布置，除拐角设置外，中间每隔6跨设置一道。7、连墙点：沿楼高每层设置一道，沿水平方向每隔6000mm设置一道，有拐角处设置一道。共两种连接方式，板的是用预埋钢筋绑扎在钢管上，然后前后加扣件。剪力墙的是将钢管直接埋入墙内。8、脚手板：竹木脚手板满铺，两端使用12号铁丝捆紧在小横杆上。9、安全：宽1500mm,长6000mm,颜色为绿色。10、挡脚板：20Omm高，图示的倾角45度，材料为木板，设置在凡是铺设脚手板的作业层。详细做法见下图：挡脚板的做法6.4 中庭内架1、采用648*3.5mm钢管搭设落地式外脚手架。2立杆纵距1500mm、横距800mm,大横杆步距1500mm小横杆间距1500mm,剪刀撑600Omm8000mm设置一道、倾斜角度4560度，连墙点沿楼高每层设置一道、沿水平方向每隔600Omm设置一道、有拐角处设置一道。3、满铺木脚手板，两端使用12号铁丝捆紧在小横杆上。6.5 卸料平台设计1、按实际使用要求每区域每层设置一座。2、卸料平台与架体分开，与主体结构连接，形成独立的结构体系。3、不同楼层的卸料平台错开布置。4、平台宽3m、长5m,锚入建筑物1m,最大容许荷载1.5t。5、采用2根20&槽钢作主梁，10槽钢作次梁，间距Io（X）mm,6×19+1钢丝绳（21.5mm）作拉索，拉索每侧2根，外侧钢丝绳距主梁端头500mm,两道钢丝绳间距Imo平台上满铺50mm厚脚手板。6、10槽钢次梁两端距端头13Omm焊接中25短钢筋、L=150mm,上面插48X3.5钢管搭设防护栏杆，防护栏杆高1.5m,栏杆内侧挂密目安全一道，下口设180mm高挡脚板。7、每根主梁楼板内预埋中20圆钢锚固环2道、间距800固定，用以固定20a槽钢主梁。在平台安装楼层以上两层处（约高出平台5.4m左右处）主梁相对应位置预埋25钢筋2处，作为钢丝绳的拉环，两根钢丝绳要单独预埋。8、卸料平台护栏使用黑黄花杆，槽钢涂刷成黑黄相间保护色。6.6 上人通道设计1、在建工程框架结构施工应按搭设供施工人员上下脚手架的上人通道，通道附在脚手架一侧，并与外脚手架同步搭设。2、通道设平台，通道宽1.0m、坡度1:3,每层双跑。坡道满铺脚手板，上钉防滑条，防滑条间距20cm,平台与坡道四周应采用密目全封闭o3、通道平台至施工层之间应铺通道板，通道上方脚手架处上方应铺脚手板做防护。6.7 电梯井道脚手架1、立杆每边3根，距墙250mm,接头用对接扣件。2、横杆每层高2步，与墙体交差相顶，连接用直角扣件。3、电梯井内除首层挂外，井筒内每两层且不大于IOm,用阻燃型大孔安全封闭，作为隔离层。内不准有杂物，不得采用脚手板等硬制材料作水平防护。4、操作层满铺脚手板，并随着竖向高度的上升逐层上翻。6.8 安全防护设计6.8.1 安全通道K整个场外与场内设置七个安全入口通道，1#5#区域各设置一个安全通道，6#区域东西面各设置一个安全通道，各通道间设置安全通道连廊，形成完整安全通道体系，详见安全通道与防护棚平面图。2、防护棚高度为4.8m、长度为6m、宽为5mo3、安全通道设双层顶，两层距离不小于50cm,分别铺设不小于5cm木板，通道两侧应采用密目封闭。4、主要出入口也做安全通道做法如下图：5000安全通道防护示意图6.8.2 防护棚1、防护通道根据施工现场场地情况通长搭设，详见安全通道与防护棚平面图。2、具体做法同6.1.1安全通道。6.8.3 防雷击保护脚手架接地、避雷措施执行施工现场临时用电安全技术规范(JGJ46-202*)标准。工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。建筑主体设置
