飞行学院模板工程方案.docx

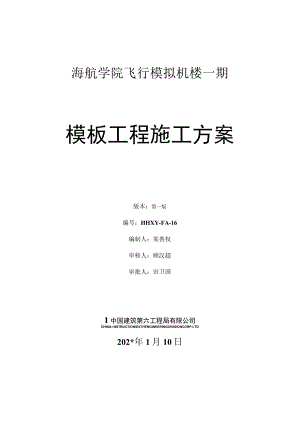

海航学院飞行模拟机楼一期模板工程施工方案版本：第一版编号：HHXY-FA-16编制人：某善权审核人：顾汉超审批人：田卫国1中国建筑第六工程局有限公司CHINANSTRUCTIONSIXTHENGINEERINGDIVISIONCORP.LTD202*年1月10日第一章编制依据4第二章工程概况52.1 工程概况52.3 模板工程简介52.5 模板设计方案7第三章施工准备83.1 材料计划83.2 劳动力组织83.3 机械设备计划93.4 技术准备93.5 进度计划10第四章模板设计U4.1 基础底板、承台、地梁砖胎模114.1.1 地下室导墙124.1.2 集水坑、污水坑及电梯井模板134.2 墙板模板144.2.1 地下室墙板模板144.2.2 地上墙板模板1643梁、现浇板模板181.1.1 模板支撑地基基础处理18433主次梁节点221.1.4 模板验算254.4 框架柱模板274.5 后浇带模板284.5.1 梁后浇带294.5.2 楼板、剪力墙后浇带294.5.3 基础底板或地下室后浇带节点304.6 构造柱32第五章柱模板施工335.1 柱模板施工335.2 墙板模板施工335.2.1 安装前准备工作335.2.2 墙板模板施工工艺345.3 梁板模板施工355.4 楼面模板施工355.5 楼梯模板施工36第六章模板拆除376.1 墙、柱、梁侧模的拆除376.2 梁底模、顶板模板的拆除376.3.1 早拆体系说明376.3.2 早拆体系基本要求386.3.3 模板早拆体系的拆除386.3.4 早拆体系设计39第七章质量控制与成品保护40第八章安全措施42第九章应急预案439.1 救援组织439.2 应急救援措施43第一章编制依据1.海航学院飞行模拟机楼（一期）施工图纸。2.国家现行的工程施工规范、规程、标准。类别名称编号或文号国家标准建筑工程施工质量验收统一标准GB50300-2001国家标准混凝土结构工程施工质量验收规范GB50204-2002国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架剪力墙、框架剪力墙、框支剪力墙结构）03G101-1国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）03G101-2国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）04G101-3国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）04G101-4国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩基承台）06G101-6国家标准混凝土结构施工图平面整体表示方法制图规则和构造详图（箱型基础和地下室结构）08G101-5国家标准碳素结构钢GB700-202*国家标准钢管脚手架扣件GB15831-202*行业标准建筑施工模板安全技术规范JGJ162-202*行业标准建筑施工安全检查标准JGJ59-99行业标准施工现场临时用电安全技术规范JGJ46-202*行业标准建筑施工扣件式钢管脚手架安全技术规范JGJ130-20013.海航学院飞行模拟机楼一期施工组织设计第二章工程概况2.1 工程概况1、海航学院飞行模拟机楼（一期）工程，总建筑面积为34355ml其中地上建筑面积3086011f,地下建筑面积349511f。本工程共分为6个单体。1栋主楼,5栋裙楼，主楼地上3层，局部4层，建筑高度18米。局部地下1层，基础埋深6.4米。裙楼地上3层，建筑高度13.75米，主楼与裙楼之间采用防震缝分开。2、结构形式:钢筋混凝土框架抗震墙结构；抗震等级：框架、三级，抗震墙、二级；基础形式：桩基+筏板基础。2.2 使用功能简介海航学院飞行模拟机楼主要为飞行员培训基地，主楼功能：主楼地下室部分为航材库、冷热源机房、冷却水泵房、生活给水泵房、消防水泵房等设备机房。主楼1层4层为入口大厅、贵宾厅、走道、值班室、会议室、教学楼、讲评室、设备培训室、吸烟室、飞行员休息区等。5幢裙楼主要功能为飞行模拟训练大厅（全动飞行模拟训练舱）、航材库、控制机房、模拟机总值班室、监控设备室、等候室、设备培训室、吸烟室等。2.3 模板工程简介3、飞行模拟机楼较大型高支模有以下13个部位（其它小型区此表中未注明）；编号平面轴位置穿越楼层搭设高度/跨度（m）面积（H?）16#主楼南面入口大厅区域：1-1轴1-112轴交I-E轴I-K轴1屋面14.33/251445.7626#主楼东面入口门厅区域：1-22轴l-26轴交I-K轴1N轴12层13层9.13/2414.83/2445638434#区域飞行模拟机训练大厅：31轴3-3轴交3A轴1屋面14.83/16697.6-3H轴44#区域飞行模拟机训练大厅：3-4轴3-6轴交3A轴3H轴屋面14.83/16697.655#区域飞行模拟机训练大Jf:121轴124轴交I-A轴1G轴1屋面14.83/16475.265#区域飞行模拟机训练大厅：125轴1-27轴交I-A轴I-G轴1屋面14.83/16475.271#区域飞行模拟机训练大厅：13轴1-7轴交LGl轴I-R轴1屋面14.83/16697.681#区域飞行模拟机训练大厅：1-9轴1-12轴交I-Gl轴I-R轴1屋面14.83/16697.692#区域飞行模拟机训练大厅：2-1轴2-3轴交2-J轴2-B轴1屋面14.83/16697.6102#区域飞行模拟机训练大厅：2-4轴2-6轴交2-J轴2-B轴1屋面14.83/16697.6116#区域飞行模拟机训练大厅：1-21轴l-24轴交I-Dl轴1T轴1屋面14.83/16475.2126#区域飞行模拟机训练大Jf:125轴1-27轴交I-Dl轴1T轴1屋面14.83/16475.21312轴1-4轴、1-12轴1-13轴、1-21轴122轴交I-N轴1K轴、各休息区13层9.13/9216x3个部位=648高支模区建筑面积约9056.16ma（以实际面积为准）本工程约1900011f的模板安装面积为1层屋面，均为高大支模区域，此部分模板安装详见高支模专项施工方案。2.4 施工难点难点一：本要程为边征地、边设计、边施工，施工工期短，总工期330天，并且在施工过程中，设计修改项较大，各专业施工图不配套给施工造成很大困难。难点二：本工程单层施工面积大（一层面积约12000nf）,单层层高较高（地下室高度5米、1层高度5.4米、2层4层高度为4.2米）。本工程共计只有4层，地上建筑面积3086011f,但有约9065行为1层、单层高度分别为（14.83米、14.33米）。由于施工工期因素等各种原因，所投入使用的材料一次性周转。难点三：施工使用的模板、木彷、钢管脚手架等，根据施工工期、施工工艺（拆模时间限制），施工使用的模板、各规格木材、钢管等模板支撑材料只能一次性周转，方可满足本工程施工工期要求。2.5 模板设计方案序号构件部位方案选择1基础底板、承台、基础地梁地下病胎模、20厚1：2水泥砂浆抹灰2集水坑电梯井基坑地下木模、钢、木支撑3导墙地F木模、钢、木支撑、螺栓对拉加固（带3mm止水钢板）4地下室外墙地卜木模、钢、木支撑、螺栓对拉加固（带止水片）（局部砖胎模）51层4层地上木模、钢、木支撑、螺栓对拉加固（带套管）6内墙电梯井道地下、地上木模、钢、木支撑、螺栓对拉加固（带套管）门洞口木模、钢、木支撑7框架柱地下、地上木模、钢、木支撑、螺栓对拉加固8梁、板地下、地上木模、钢、木支撑、螺栓对拉加固9楼梯地下、地上木模、钢、木支撑10拼缝全部100%双面胶带塞口11后浇带底板、地上、地下内、外墙、水池壁、梯、板木模、木支撑、快易收口钢板梁、不同强度等级混凝1:钢筋骨架、快易收口钢板第三章施工准备3.1材料计划1、木胶板2400X1220厚1.8mm：地下室模板工程量约9500m2,地上裙楼、主楼高支模区使用模板约25357m2,主楼、裙楼楼层段模板量约4600Om之。因本工程大部分为3层，主楼局部4层，由于施工工期为业主确定非常规施工工期，且单层面积大,所使用的工程材料用量较大，所使用的木模板、木材等施工材料全部为一次性周转。2、048X3.6钢管，约1200t;碗扣支撑架、约160吨；3、014、016对拉螺栓，约15000根；4、各种扣件，约个；5、木方，约1800m3;6、木板，约260m3;7、止水钢板约650m；8、水泥砖约23Om3、水泥60吨、中砂80m3。（用于砖胎模）9、C20混凝土、约2300m3（用于模板支撑地基处理）3.2劳动力组织分工模板施工班职责总负责1人劳务负责人，负责劳动力调配、材料协调工长2人模板施工总负责，负责施工组织、安全生产质量员2人负责模板施工过程质量监控，质量验收安全员2人负责模板及高支模施工过程中的安全监督架子工80人高支模区模板支撑架体搭设木工140人模板配置、安装、折除、模板维修普工20模板支撑基础土方夯填、施工现场与拆模后的现场清理泥工、抹灰工各20人基础底板、承台、地梁砖胎模砌筑、抹灰混凝土工10人模板支撑基础混凝土浇筑临电工2人木工用电配合3.3机械设备计划名称规格型号单位数量压刨台1圆盘锯台3手提电锯10手提电刨台10电钻把6锤子把120扳手120木工手锯把80钻头、开孔器、粉包、墨线、粉笔若干3.4技术准备1 .施工人员要熟悉施工图纸，并对班组长作好技术交底工作，使所有人员对本工程能做到全面了解。2 .各种施工机具落实到位，对各种机具进行检查，避免施工中出现机器故障,造成不必要的停工。3 .对施工人员进行安全技术交底。4 .施工前需与各个专业的施工队伍确认图纸。3.4进度计划Q.4?.3N1I:事=亍L锭3三I,¥3守声I:最早结束14,厅岛基助承台、地梁、一层结构展面结构（厅岛高支根）模板工程452015-02-242015-04-0925*厅自基瞄承台、地梁
