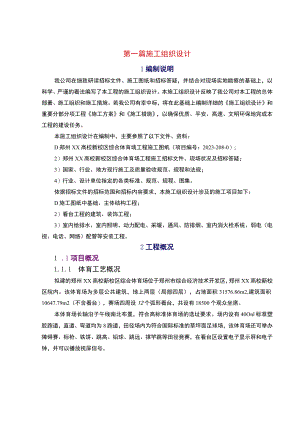

[郑州]体育场施工组织设计(技术标_框架).docx

第一篇施工组织设计1编制说明我公司在细致研读招标文件、施工图纸和招标答疑，并结合对现场实地勘察的基础上，以科学、严谨的看法编写了本工程的施工组织设计。本施工组织设计反映了我公司对本工程的总体部署、施工组织和施工措施。若我公司有幸中标，将在此基础上编制详细的施工组织设计和重要分部分项工程施工方案和施工措施，以确保优质、平安、高速、文明环保地完成本工程的建设任务。本施工组织设计在编制中，主要参照了以下文件、资料：D郑州XX高校新校区综合体育场工程施工图纸（项目编号：2023-208-0）;2）郑州XX高校新校区综合体育场工程施工招标文件、现场状况及招标答疑；3）国家、行业、地方现行施工及质量验收规范、规程和法规；4）行业、设计单位指定的各类标准、规范、规程、图集。依据招标文件的招标范围和招标内容要求，本施工组织设计涉及的施工项目如下：D施工图纸中基础、主体结构工程；2）看台工程的建筑、装饰工程；3）室内给排水、室内照明、动力配电、采暖、通风、防排烟、室内消火栓系统、弱电（电视、电话、网络）配管等安装工程。2工程概况1 .1项目概况1.1.1 体育工艺概况拟建的郑州XX高校新校区综合体育场位于郑州市综合经济技术开发区，郑州XX高校新校区院内。该体育场为多层公共建筑，地上两层（局部四层），占地面积31576.86m2,建筑面积10647.79m2（不含看台），赛场四周设12个弧形看台，共设有18500个观众坐席。本体育场长轴沿子午线南北布置，符合高标准体育场的选址要求。场内设有40Onl标准塑胶跑道，直道、弯道均为8跑道，田径场内为符合国际标准的草坪面足球场，该体育场还可举办障碍赛、标枪、铁饼、跳高、铅球、跳远、撑竿跳等田径竞赛，在看台区设置电子显示屏和电子钟，并可以播放视屏信号。粗钢舒底制点埋没图注：图中b、C按埋没深度确定1.1.2 建筑设计概况郑州XX高校新校区综合体育场为多层公共建筑，工程设计等级一级，建筑设计运用年限为50年，耐火等级为二级，屋面防水等级为口级，防水层耐用年限为15年，室内外高差060m。体育场四周设有环形消防车道，运动场四个方向设有消防车出入口,消防车可干脆进入场内。体育场共设12个看台上下通道，另设有残疾人专用通道，贵宾有单独出入口,在体育场东、西两个方面为运动员设有进出场地的通道。本工程通过结构变形缝分为12个结构单体，室内外高差0.6%建筑高度为22.18m（机房屋面），11.60m（东看台最高点），±0.000对应的确定标高为106.200mo1.1.3 结构设计概况本工程基础形式为柱下独立基础，局部柱下条形基础，主体为框架结构。结构平安等级为二级，结构设计运用年限50年，地基基础设计等级丙级，建筑抗震设防类别为丙类，抗震等级二级，框架抗震构造措施均按二级抗震等级选用，抗震设防烈度7度（0.15g）,设计地震分组第一组，设计特征周期0.35S。体育场通过结构抗震缝分成12个较为规则的结构单体，地上两层，局部四层，室内外高差0.60m,主看台设罩棚，罩棚接受外挑轻钢桁架+索膜结构。构件环境类别：室内卫生间钢筋混凝土构件为二S）类，±0.000以下构件、看台楼座、屋面露天构件为二（b）类，±0000以上其他构件环境类别为一类。混凝土种类如下表：结构部位混凝土强度等级混凝土抗渗等级基础垫层CIO/独立基础、条形基础、基础拉梁C30/框架柱、现浇梁、板、楼梯C30/楼座看台及屋面C30S6过梁、构造柱及其它未注明构件IC25I/I钢筋、钢材:钢筋接受HPB235、HRB335、HRB400级钢；预埋吊钩、吊环接受Q235钢，埋件的锚筋接受HPB235级钢；钢板接受Q235-B、Q345-BoHPB235级钢筋及埋件焊接接受E43型焊条，HRB335、HRB400钢筋焊接接受E50型焊条。钢筋接头形式：框架柱纵筋接受机械连接，框架梁纵筋首选机械连接，也可接受焊接或搭接。直径大于22mm的钢筋均接受机械连接。墙体：±0.000以下的墙体接受MUlO实心砖，其余为加气混凝土砌块。土0.000以下砌体接受M7.5水泥砂浆砌筑，±0.000以上砌体除卫生间用M5水泥砂浆外，其他均为M5混合砂浆。1.1.4 安装工程概况建筑给水排水包括卫生给水、卫生排水和淋浴热水供水系统，建筑消防系统包括室内消火栓建筑灭火器配置，综合体育场场地喷灌和场地排水。由校内管网干脆供水。低压配电负荷等级：赛场照明、主席台、贵宾室、计时计分装置、数据处理机房、广播机房、电台和电视转播、新闻摄像电源及应急照明、消防设施等用电为二级；其余等用电属三级负荷。本建筑设一般照明、应急照明。场地设竞赛照明、应急照明、观众照明。消防系统系统由区域报警限制器、楼层显示器、感烟探测器、手动报警按钮、对讲电话、启泵按钮、各类模块等组成等。本工程为二类防雷。利用罩棚钢网架作接闪器，利用框架柱中不小于两根主筋通焊作引下线，上焊避雷带下焊接地体。采暖由室外热网集中供应，供暖方式为上供下回，下供下回双管同程式系统。采暖散热器选用内腔无砂铸铁散热器，散热器采暖足片配带支架安装。本资料WORD完整版下载地址：:/down6.zhuIon£te>chdet旦QPrOf750700SG.htm更多体育建筑施工组织设计精品资料举荐：:/sg.ZhUIOngtechProfSG501045.htm2 .2建筑场地状况3 .2.1地理环境本工程位于郑州XX高校新区校内内，为预留的建设场地。场地杂草已被甲方铲除,建设场地比较平坦。其它障碍物少，总体施工场地状况良好。4 .2.2工程地质条件拟建场地地形较平坦，属黄河冲积平原，拟建场地属于建筑抗震有力地段。场地地下水埋深17.5m,历来最高水位8.0m,场地地下水对基础施工没有影响。场地土类型属中硬场地土，建筑场地类别为2类，第一层粉土具略微湿陷性，地基土不考虑液化影响。基础持力层为第2层粉土，自然地基承载力特征值为200Kpao5 .2.3交通条件建设场地周边均有校内道路，向西出校内西门可直达郑州西四环，交通条件良好。6 .2.4水源、电源建设区域周边有预留的水源、电源，可以满足施工须要。2.3工程特点、难点、重点分析郑州XX高校新校区综合体育场是郑州XX高校标记性建设工程。它的建设）将会成为郑州XX高校新校区一道亮丽的新景观，极大地改善学校形象。1、经细致对图纸及招标文件进行分析，我们认为本工程的特点如下：1）体量大。该综合体育场用地面积31756.86m；建筑面积10657.79n?（不含看台），赛场四周设12个弧形看台，共设有18500个观众坐席，建筑高度达22.180m,屋面高度达38.7m,其规模在国内高校同类工程中属领先地位。2）构造困难。体育场形态不规则，看台区平面为近椭圆形，整个立体形态呈碗形,各层高度不一。梁大部分为弧形，还有部分斜梁，断面尺寸大小不一。柱为圆形、矩形,高度各不相同。看台有四层，倾斜度大，看台长度高度尺寸均很大。3）工期紧。本工程支配在2010年5月20日起先，并在2011年11月20日前整体交付运用，总工期为550天，在如此短的时间内完成如此浩大的工程难度较大。4）施工专业众多，本工程主要专业有土建、纲结构、电气、给排水、暖通空调、消防、弱电、幕墙、通讯、竞赛训练场地面、草坪、罩棚等，一个工程中涵盖这么多专业还是比较少见的。5）不确定因素较多，主要是体育场罩棚轻钢桁架和膜结构设计方案尚未最终确定,对，将来的施工会造成确定的影响。2、依据本工程特点，我们认为该工程难点、重点主要有以下几条：1）必需充分做好总承包管理工作，由于本工程施工专业众多，导致交叉作业多，人员、材料、机械设备投入量大，工序连接交叉量大，其中不论哪个环节出了问题，将发生连锁反应影响大范围甚至整个工程的施工。为确保工程能顺当施工就必需做好各专业之间的协调工作，如何将这么多专业施工队伍组成一个有机整体，协同作战招是摆在总、承包单位面前的一个难题。2）施工技术难度大。土建工程技术难点主要有：框架混凝土工程的施工、看台混凝土工程的施工、屋面防水工程的施工、定位测量施工、清水混凝土施工等。3施工部署及组织3.1 施工管理目标我公司长期从事房建工程的施工，具有承建大中型场馆及房建工程的国家建筑企业施工特级总承包资质，有多个相关工程阅历及一批专业管理人才和成套施工机械设备。我公司怀有极大的爱好和热忱参加本项目的竞标,组织了强有力的项目班子和工程技术人员，对标书进行了细致细致探讨，并深化现场进行调查，对工程特点、难点进行深化分析，明确工程施工的方针目标和部署，提出保证施工质量、工期的技术措施。假如我公司中标承建此项工程，我们揩组织强有力的项目领导班子，发挥公司管理、装备、技术的整体优势，遵循设计，重合同、守信誉，细心组织施工，运用先进、成熟的施工工艺，科学合理的管理方法，按“平安、质量、工期、文明、效益、服务”六个第一流的要求建设郑州XX高校新校区综合体育场工程项目。3.1.1 平安文明施工管理目标建筑工程河南省平安文明施工标准化工地，杜绝重大平安事故,揩月轻伤频率限制在0.3%以下，治安事故为零。3.1.2质量目标工程竣工验收合格工程，并确保河南省优质工程（中州杯）。3.1.3工期目标本工程支配2023年5月20日开工,并确保2023年11月20日前整体交付运用，施工总工期为550日历天。3.L4环境爱惜承诺达到国家及河南省与郑州市环保有关规定要求。工地内污水经沉淀后排入市政排水管道，车辆驶出工地前必需冲洗干净，不影响周边工作和生活的环境。听从学校的管理，协调好与老师、学生的关系，不扰乱校区正常的教学秩序和生活,在校区内营造平安、文明、环保、和谐的施工形象。3.2施工总体部署3.2.1施工部署原则3.2.1.1贯彻执行各项建设方针、政策、法规和规程，遵循合理的施工依次，以准备充分、方案先进可行、资源足够、过程限制严格、管理优秀的全面管理组织施工策划,确保按合同要求完成施工任务。3.2.1.2协同作战的原则：建立总包为首的工程施工指挥机构，业主和监理及政府有关部门监督，全部参加施工的单位必需树立工程一盘棋思想，相互协作协作，同心同德，特殊在结构施工、管线安装乃至装修、验收各阶段须保证高度协调，以确保各项工作的顺当绽开。3.2.1.3符合工序逻辑及经济、适用、平安的原则：全面细致地考虑施工的各个环节，制定各项质量、工期、平安、文明施工、降低成本目标，并进行落实。科学合理地支配人、机、料、法、环等生产要素和影响因素，实现工程全面均衡地在良好限制状态下达到合同目标，达到最佳效果。3.2.1.4在空间上的部署原则立体交叉施工的考虑为了贯彻空间占满、时间连续、均衡有节奏施工、尽可能为后续施工留有余地的原则，保证工程按总进度支配完成，须要接受主体和二次结构、主体和安装、主体和装修、机电、设备安装和装修的立体交叉施工。为使上部结构正在施工而下部的二次结构、安装、装修插入施工，须要对结构进行批次验收。3.2.1.5总施工依次上的部署原则依据先地下后地上；先结构后围护；先主体后装修；先土建后专业的总体施工原则进行部署。如当主体结构施工达到支配部位时,刚好插入二次结构及机电管线安装,尤其特殊留意支配重要房间二次结构及装饰装修施工,为尽早进行机电设备安装创建条件。3.2.1.6突出重点原则确保关键任务的顺当完成，依据工程特点及难点分析，本工程管理的重点一是抓两头，即开工之初土方开挖和机电调试验收两个阶段，开工阶段涉及到施工现场的整理，完成后能促进基础、结构施工的进度，这是制约工程全面绽开的关键一步，后一阶
