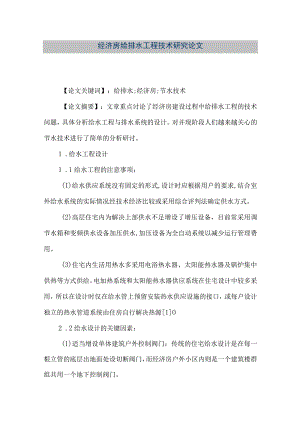

【精品文档】经济房给排水工程技术研究论文（整理版）.docx
经济房给排水工程技术研究论文【论文关键词】：给排水;经济房;节水技术【论文摘要】：文章重点讨论了经济房建设过程中给排水工程的技术问题，具体分析给水工程与排水系统的设计。对并现阶段人们越来越关心的节水技术进行了简单的分析研讨。1 .给水工程设计1 .1给水工程的注意事项：(I)给水供应系统没有固定的形式,设计时应根据用户的要求,结合室外给水系统的实际情况经技术经济比较或采用综合评判法确定供水方式。(2)高层住宅内为解决上部供水不足增设了增压设备，目前常采用调节水箱和变频供水设备加压供水,加压设备为全自动系统以减少运行管理费用。(3)住宅内生活用热水多采用电浴热水器、太阳能热水器及锅炉集中供热等方式供给。电加热系统和太阳能热水器供应系统在住宅设计中较多采用，所以在设计时仅在给水管上预留安装热水供应设施的接口，或每户设计独立的热水管道系统由住房自行解决热源1O2 .2给水设计的关键因素：(1)适当增设单体建筑户外控制阀门：传统的住宅给水设计是在每一根立管的底层出地面处设切断阀门，而经济房户外小区内则是一个建筑楼群组共用一个地下控制阀门。(2)适当增设单体建筑户体控制阀门：立管底部的给水阀门不可少,其目的主要是为了当底层住户发现下水管堵塞引起地面冒水时,可以及时关闭给水总阀,减少排污量。(3)注意室外阀门的安装型式：室外安装的阀门大部分都是口径为Dg75以上的截止阀或闸板间或蝶阀,一般均是法兰安装,而且有国家标准图。需要注意的一个问题是,这些装于地下的阀门一旦损坏时如何更换。(4)给水管道压力超过0.30.4MPa且管径W20mm及管路较长时，管道会产生啸叫和振动，这主要由高速水流动力与管道系统产生共振所致。综合防治措施有适当加大管径、采用曲挠橡胶接头、支架与管道接触处加橡胶垫以及加装减压阀等。但注意减压阀本身也有噪音,要经反复调试,使噪音减至最小2o2 .排水系统的设计3 .1排水工程的注意事项：(1)对于多层住宅，目前设计多采用底层污水单独出户，以避免因堵塞造成的一层泛水的难堪局面,减少邻里的矛盾。二层以上采用排水伸顶通气立管。(2)底层卫生器具的排水管道不接到排水立管上为好,应单独排出。对满足不了上述要求的排水支管,应以单独的排出管排到室外检查井。(3)住宅设计中不仅设计雨水系统，同时还设计室调冷凝水管收集每户安设空调板上的冷凝水，这样不仅使建筑物外墙美观,而且避免了空调冷凝水随意流放,影响楼下行人。（4）地漏是排水管道系统中一个重要附件,功能是排除地面积水,设置在经常有水溅落的卫生器具附近地面（如浴盆、洗脸盆、小便盆、小便器、洗涤盆等）、地面有水需要排除的场所（如淋浴间、水泵房）或地面需要清洗的场所,住宅可用作洗衣机排水口，设计选用高水封防臭地漏3。2 .2排水工程的关键因素：（1）地漏与存水弯的配合：规范上没有规定排水地漏一定要设存水弯,但这确实能影响用户的使用。全国通用给水排水标准图集上将带水封的圆形钟罩式地漏分为了甲、乙、丙、丁四种，虽然标准图上对存水部分的高度都作了具体规定,但都有一个存水量小，水封易因水的蒸发而被破坏的毛病。且往往制造和安装时还达不到设计的要求。（2）室内排水管最小管径：一般讲,污水池、小便器（槽）等器具的排出管最小管径为DN3250,而含有粪便污水的最小管径为DN100o通过观察后认为这各种规定只适用于楼面排水,而不适用于地面排水。原因如下:DN32-50的管径较小,容易堵塞,且不易疏通（疏通器在其内不易拐弯）。（3）对于多层住宅，目前设计多采用底层污水单独出户，以避免因堵塞造成的一层泛水的难堪局面,减少邻里的矛盾。二层以上采用排水伸顶通气立管。对住宅建筑底层设架空层、商场或商铺的情况,上部排水立管必须在底层进行转换，以不影响底层的使用功能。（4）排水管道噪音问题。排水管的水流呈不充盈和重力流状态,噪音难免，且受管道材质影响。试验资料表明，DNlOO管道流量为2.7Ls时铸铁管噪音值为46.5dB,PVC-U管噪音值为58dB,故在要求安静的高档房间内（睡房除外），宜选用柔性连接铸铁管。新产品芯层发泡隔音PSP管,隔音效果好,价格略贵,也可选用。3 .节水技术针对不同功能的建筑可采用不同的节水对策和技术:在经济房建设中，应改进马桶的冲洗方式,减少冲洗水量，加强水的循环利用。（1）减少马桶冲洗水量目前,我国普遍采用冲水量21IL的坐便器,耗水量大。若根据建设部的规定,全部使用冲水量W9L的马桶，则住宅可节水4%,宾馆、饭店可节水3%,办公楼可节水11%4o（2）厨房、沐浴、盥洗的节水厨房的洗涤盆、沐浴水嘴和盥洗室的面盆龙头若采用充气水嘴,可节水且不减小水柱的直径。（3）真空节水技术为了保证卫生洁具及下水道的冲洗效果，可将真空技术运用于排水工程,用空气代替大部分水,依靠真空负压产生的高速气水混合物,快速将洁具内的污水、污物冲吸干净,达到节约用水、排走污浊空气的效果。一套完整的真空排水系统包括:带真空阀和特制吸水装置的洁具、密封管道、真空收集容器、真空泵、控制设备及管道等。真空泵在排水管道内产生4050kPa的负压,将污水抽吸到收集容器内，再由污水泵将收集的污水排到市政下水道。在各类建筑中采用真空技术,平均节水超过40%o若在办公楼中使用，节水率可超过70%5o(4)在住宅中，由于大量的沐浴及盥洗水,应考虑将其经适当处理后供生活杂用及补充冷却水,主要包括厕所冲洗、园林灌溉和道路保洁等。推荐的中水处理工艺为:原水机械格栅毛发过滤器调节池混凝过滤活性炭吸附消毒中水池中水泵中水屋顶水箱专用水管系统(水表)用水点。4 .结束语经济住宅建筑的给排水管道系统看似简单,但确与我们的生活息息相关,关系到了人民的生命安全、身心健康,应引起设计人员高度重视。要正确的选择系统的形式、节水且噪音低的卫生设备、合适的管材及附件，以满足人们对居室内环境的要求。在新世纪,建筑给排水将担负新的历史重任,面临新的挑战。建筑给排水将更突出以人为本的原则，并将重点调整到民用建筑与工业建筑并重,公共建筑与居住建筑并重,冷水供应与热水供应并重,供水的水量、水压与水质并重等方向上来,走上全面、均衡、务实、安全的发展之路。参考文献1盛培基.给排水工程设计中的节能问题应引起重视UL江西能源，2007,(3).2刘中平.住宅给排水设计中几个问题的探讨JL山西建筑,2007,(27).3邱国均,戴陆洲,住宅给排水工程中若干问题的探讨J.大众科学(科学研究与实践)，2007,(11).4杨天强.我国建筑给排水实用新技术J科技咨询导报,2007,(28).5宋明.建筑给排水设计的几点经验J.科技咨询导报,2007,(23).
