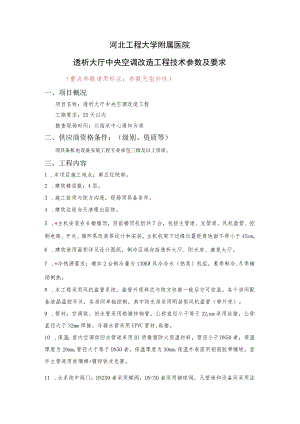

河北工程大学附属医院透析大厅中央空调改造工程技术参数及要求.docx

河北工程大学附属医院透析大厅中央空调改造工程技术参数及要求（重点参数请用标注；参数无指向性）一、项目概况项目名称：透析大厅中央空调改造工程工期要求：25天以内勘查现场时间：以招采中心通知为准二、供应商资格条件：（级别、资质等）须具备机电设备安装工程专业承包三级及以上资质。三、工程内容1 .本项目施工地点：第五住院部。2 .建筑楼层数：4层。3 .施工前须与院方沟通，现场须具备条件。4 .建筑垃圾当天清理出医院。5 .*主机安装在6楼楼顶，目前楼顶机组共7台，包括主管道、支管道、风机盘管、控制电路、开关、循环泵改装等设计和安装。主机机架下边缘位置距离地面不得小于45cmo6 .建筑使用面积详见设计图纸，制冷区域包括透析大厅、阳光房、康复大厅。7 .*冷热源要求：增加2台制冷量为130KW风冷冷水（热泵）机组，夏季制冷,冬季辅助制热。8 .本工程采用风机盘管系统，盘管外观样式与院方协商一致后方可安装。各个房间配备液晶温控开关，各房间单独控制，其中阳光房采用明装型风机盘管（带外壳）。9 .管材：空调供、回水管采用热镀锌钢管，公称直径小于等于32Inm采用丝接，公称直径大于32mm焊接。冷凝水管采用UPVC管材,粘接。10 .保温：室内空调供回水管道采用Bl级橡塑防火保温材料，管径小于DN50者，保温厚度为20mm,管径大于等于DN50者，保温厚度为30mm.保温外表面用铝箔胶带缠绕。室外主管道用玻璃棉+镀锌铁皮包裹。11 .水系统中阀门：DN250者采用蝶阀，DN<50者采用铜球阀，凡管道和设备间采用法兰连接者，法兰间采用橡胶垫片。水泵管道安装止回阀和滤器。12 .风机盘管进出水管安装与进出水管同管径铜球阀、并设不锈钢软接头.送风口连接采用帆布软接。13 .冷凝水管道安装时应顺水流方向保持大于或等于0.003的坡度。风机盘管凝结水盘的泄水管坡度，不宜小于0.01。14 .支架与供回水管道之间加防腐软木。15 .空调送风管，采用镀锌板风管，风机盘管送风口采用铝合金防直吹风口，回风口采用铝合金单层百叶风口加装过滤网。16 .主机设在楼顶，须安装槽钢底座，固定在承重柱或梁上，安装减震、隔音组件。在基座及基座周围做好防水措施，后期漏水由施工方承担责任。17 .采用双手操器设计，一个在机组，一个手操器设置在室内（一楼护士站），具体位置与甲方协商根据现场情况确定。18 .管道阀门或开关在可暗装的情况下不允许明装，施工前与院方协商。19 .整个系统须选用低噪音设备，必要的时候做降噪处理，若后期有噪音问题，经院方确认后责任由施工方承担。20 .空调水系统的工作压力为0.2MPa,试验压力为0.6MPa。21 .水压试验在10分钟内，压力下降不大于0.02MPa为合格。冷凝水系统应进行充水试验，以不渗不漏为合格。22 .空调水系统管道安装竣工并经水压试验合格后，应对系统反复进行注水、排水，直至排出水中不含泥砂、铁屑等杂质，且水色不浑浊方为合格。23 .风冷模块机组、水泵等室外设备用型钢做设备基础，受力在承重墙上，保证所有设备稳固。24 .施工安装过程中，必须严格遵守国家发布的现行相关规范、标准和规程的有关规定。25 .本项目为交钥匙工程，若有缺漏项由中标方承担。26 .本工程施工产生的垃圾由中标方负责清运。27 .*本工程包含但不限于室内温控器电源线布置、室内通风口安装固定、设备电源线布置等项目。28 .工期：15天以内。29 .*本项目质保期不少于3年。科室负责人签字：主管处室负责人签字:日期：
