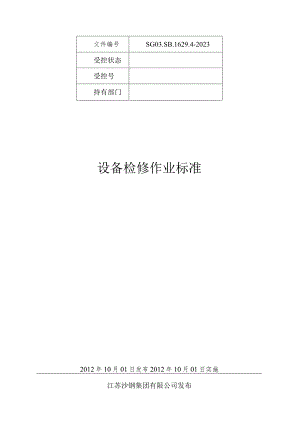

文件编号SG03.SB.1629.4-2023受控状态受控号持有部门设备检修作业标准2012年10月01日发布2012年10月01日实施江苏沙钢集团有限公司发布热电厂设备检修作业标准一、说明检修人员应严格按本规定执行操作规程，并做好日常维护保养工作，检修工程中要严格执行工作票制度，在每次检修前必需确保平安措施已做到位，在检修结束后做到工完料净场地清。本标准主要是大修外的检修项目，需大修才能处理的项目不在本标准内，某些同类设备放在同一检修标准内。二、汽轮机检修作业标准1 .汽轮机本体部件检修盘车装置检修1.LI检修拆装项目：解体、清理和检查并装复。1.1.2 检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收；行车工一人，起重工一人。1.1.3 检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦。1.1.4检修步骤1.1.4.1检查前的准备工作检修负责人和起重工向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步躲及人员分工的布置。起重过程中，严禁其多人胡乱指挥，行车工必需只听从起重工的手势。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票1.1.4.2检修内容拆除油管路接头、电动机连接线。拆除盘车装置壳体中分面连接螺钉，将变位操纵杆置于“脱开”位置，然后整体吊出盘车装置。解体检查主、从齿轮齿的状况，首先检查喷油润滑状况，是否有异样磨损。清理油喷嘴。检查清理各SF含油轴承的油隙，必要时需修正。检查完后，组装各部套，调试启动脱扣装置。1.2自动主汽阀检修1.2.1 检修拆装项目：主汽阀解体及测量；主阀蝶和阀杆解体；复装。1.2.2 检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收；行车工一人。1.2.3 检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦。1.2.4检修步骤1.2.4.1检查前的准备工作检修负责人和起重工向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。起重过程中，严禁其多人胡乱指挥，行车工必需只听从起重工的手势。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票1.2.4.2检修内容拆去杠杆支点销轴和杠杆与连杆的联合销轴、拆下杠杆，并测量杠杆和连杆上各销轴与其衬套的间隙。将组合弹簧全部松脱，拆下螺钉、压盖和4根弹簧，测量各弹簧地自由长度。拆下阀盖下部疏水管接头，水平吊出阀盖，取出垫片。检查阀盖结合面、阀壳内壁状况，检查主蝶阀和阀座地法尔线接触状况，测量预启行程，并检查滤筒状况。拆下固定导杆和主阀杆地定位销和弹簧导杆。将阀蝶、主阀杆从阀盖上抽出并检查、清理导杆。将主蝶阀垂直并固定好，用专用扳手拆出主蝶阀套筒，取出阀杆与预启阀组件，检查预起阀接触状况拆下阀蝶螺母，从预启阀蝶中取出小弹簧和弹簧座。清理主阀杆套筒内孔，研磨主蝶阀内套筒与阀杆套筒地密封面。清理检查大、小蝶阀及其发各部件。按解体步鞭逆序组装。1.3调整汽阀检修1.3.1 检修拆装项目：调整汽阀解体及检查；复装。1.3.2 检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收；行车工一人，起重工一人。1.3.3 检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦等。1.3.4检修步骤1. 3.4.1检查前的准备工作检修负责人和起重工向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。起重过程中，严禁其多人胡乱指挥，行车工必需只听从起重工的手势。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票2. 3.4.2检修内容停用EH油泵系统，并拆下与调整汽阀操纵座相连地汽管。拆下连杆两端连接销轴上止动螺钉，取出销轴，拆下连杆。松开高压调整汽阀阀盖螺栓。将调整汽阀连同弹簧支架一起吊出。拆去弹簧支架上盖扳，取出内、外弹簧，取出弹簧座，用专用工具拨去滑块中心内圆柱销。旋松杠杆支点销轴地止动螺钉，拆除销轴；拆出杠杆与华快连接销轴；松去拉弹簧下的调整螺钉，然后拆去拉弹簧与杠杆的连接销轴，用行车吊出杠杆。拉出滑块，将滑块与阀杆的固定销冲出，然后从阀杆上旋出滑块。旋出阀蝶与阀蝶套并帽间的拼健螺钉，取出阀杆。(8)研磨调整汽阀盖和蒸汽室壳体的结合面，研磨并检查调整汽阀阀蝶与阀座的法尔线接触状况，要求连续匀整接触，不得有断线状况，清理检查杠杆上各销轴和轴套。按解体步滕逆序装复，阀盖螺栓要对称匀整地拧紧。1.4主油箱检修2.1.1 检修拆装项目：解体、清理及检查；复装。2.1.2 检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收2.1.3 检修工具：梅花扳、活动扳手、榔头、撬棒、凿子、钢丝绳、手拉葫芦等。1.4.4检修步骤1.4.4.1检查前的准备工作检修负责人向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票1.4.4.2检修内容检修开工后，由油务人员将油箱内油用滤油机抽入临时油箱，油箱应清洁并盖好人孔门。将油箱盖清擦干净，再逐一拆去油箱顶上地设备，并刚好把孔口封好。工作人员串上专用工作服和鞋，取出滤网，打开人孔盖。从人孔进入油箱。解体、清理和检查油位指示器等。清理、检查油箱内各油管道、附件。用煤油清擦油箱内壁及油箱内各管道外壳，再用面粉团粘净。排烟风机电动机由电气部门检修，解体检查叶轮、轴和外壳，更换密封圈并清理滤网。检查凹凸压注油器有无异样状况，必需时予以解体并测量各间隙、间隔长度。(9)复装排烟风机及油箱顶上地设备，关闭放油口，由油务人员进行加油。1.5高压加热器的检修本厂每台汽机有2台高压加热器，可以将汽轮机效率提高2%左右。是汽轮机组中不行缺少的部件，最常见的问题是管束焊缝或管束有漏点，需补焊或堵塞漏水管。1.5.1检修拆装项目：水室盖扳的拆检，管束水压试验捡漏。1.5.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收，起重工一人，行车工一人。1.5.3检修工具：梅花扳、活动扳手、大榔头、撬棒、凿子、钢丝绳、手拉葫芦等。1.5.4检修步骤1.5.4.1检查前的准备工作检修负责人向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票1. 5.4.2检修内容确认汽、水侧已泄压。拆卸和割断连接管路。拆卸大盖螺栓，拆去大盖。拆去四合环。用行车吊出密封座，留意用大锤敲打密封座拆下分隔扳，用水灌管束，检查漏点，如发觉不了。用空压机在汽侧进行打压。对漏点进行补焊或堵塞。更换密封垫，大盖垫片。逆序组装高压加热器。1.6低压加热器的检修本厂每台汽机有3台或4台低压加热器，可以大大提高汽轮机效率。是汽轮机组中不行缺少的部件，最常见的问题是管束焊缝或管束有漏点，需补焊或堵塞漏水管。1.1.1 检修拆装项目：水室盖扳的拆检，管束水压试验捡漏。1.1.2 检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收，起重工一人，行车工一人。1.1.3 检修工具：梅花扳、活动扳手、大榔头、撬棒、凿子、钢丝绳、手拉葫芦等。1.6.4检修步骤1.6.4.1检查前的准备工作检修负责人向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票1.6.4.2检修内容确认加热器已泄压，除去保温，拆去端盖法兰螺栓。吊出端盖，初期去水室分隔扳、盖扳螺丝，并取出。清理，检查水室、端盖、螺栓和壳体全部焊缝。必要时在水室进行打压试验。对漏点进行补焊。逆序组装低压加热器。2.DEH系统检修2.1EH油箱检修2.1.1检修拆装项目：解体、清理及检查；复装。2.1.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收2.1.3检修工具：梅花扳、活动扳手、榔头、钢丝绳、手拉葫芦等。2.1.4检修步骤2.1.4.1检查前的准备工作检修负责人向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票2.L4.2检修内容将EH油放入规定地油桶内，将油箱顶部擦洗干净，不留任何杂物。拆下油箱上各固定螺栓。用葫芦取下EH油泵。将滤网拆下进行清洗(包括进出口滤芯和油箱分隔滤网)，并检查联轴器和叶片泵，必要时解体，对溢流阀进行解体并清洗检查，对冷却器进行清垢并更换密封圈。(4)工作人员进入油箱进行清理工作。用面粉团将油箱内粘净后，再用真丝布清擦一遍。清理干净后再逆序组装。2. 2滤油器检修2.2. 1检修拆装项目：滤油器组件检修；滤网清洗；复装。2.2.2检修人员：设立作业负责人1人，要求熟悉设备内部结构，熟悉检修拆装步骤，指挥及平安留意事项的布置，检修质量的跟踪验收2.2.3检修工具：梅花扳、活动扳手等。2.2.4检修步骤2.2.4.1检查前的准备工作检修负责人向操作人员重点讲解并描述平安留意事项，对重点技术检修地点、检修目的、拆装操作步骤及人员分工的布置。检修工具的准备与完好检查落实对更换备件的二级库领用或支配备件，备件的规范选用核对无误，摆放点平安卫生牢靠。现场与主控室联系，开出工作票2.2.4.2检修内容将与滤油器组件连管路上地阀门隔绝，检修前准备好清洗滤网所需油。打开上部放空气门，取下上盖螺栓及上盖。从壳体内取出滤网进行清洗，吹扫。细心将清洗后地滤网放入滤油器壳内，更换全部垫子后，将滤油器盖好，螺栓拧紧。打开管路上地阀门，视察压力表地变更。2. 3油泵的检修螺杆泵油封是该泵漏油的关键，更换不当造成漏油，影响正常运行2.1.1 主要拆解与组装项目：解体螺杆泵2.1.2 施工人员：其中检修负责人1人，要求技术学问熟悉，检修平安、质量能得到保证。2
