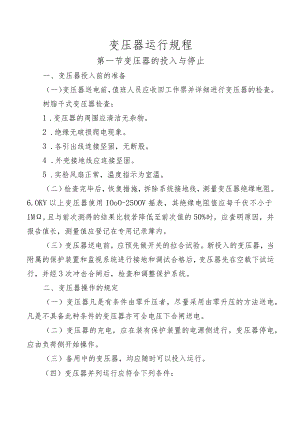

变压器运行规程第一节变压器的投入与停止一、变压器投入前的准备（一）变压器送电前，值班人员应收回工作票并详细进行变压器的检查。树脂干式变压器检查：1 .变压器的周围应清洁无杂物。2 .绝缘无破损爬电现象。3 .各引出线连接坚固，无断股。4 .外壳接地线应连接坚固。5 .实验风扇正常，温度指示为室温。（二）检查完毕后，恢复措施，拆除系统接地线，测量变压器绝缘电阻。6.OKV以上变压器使用IOoO-25OOV摇表，其绝缘电阻值应每千伏不小于1M,且与前次测得的结果比较若降低至前次值的50%时，应查明原因，并报告值长，测量值应登记在专用记录簿内。（三）变压器送电前，应预先做开关的拉合试验。新投入的变压器，当附属的保护装置和监视系统进行接地和调试合格后，变压器先在空载下试运行，并经3次冲击合闸后，检查和调整保护系统。二、变压器操作的规定（一）变压器凡是有条件由零升压者，尽量采用由零升压的方法送电，凡是不具备此种条件的变压器亦可全电压下合闸送电。（二）变压器的充电，应在装有保护装置的电源侧进行。变压器停电，应由负荷侧开始操作。（三）备用中的变压器，均应随时可以投入运行。（四）变压器并列运行应符合下列条件：1.线圈接线组别相同；2 .电压比相等；3 .短路电压相等。（五）厂用变系统大修后，投入运行时，应进行定相，方可允许并列运行。（六）各厂用变压器，并列倒换操作时，应考虑并列系统环流。第二节正常运行的监督一、变压器规范（52H1）厂用变压器铭牌参数数值参数数值设备名称（52H1）1#厂用变压器使用条件IPoO/IP户内装置型号SCB9-1250/6产品代号1QB.717.1905.3额定容量1250千伏安出厂序号750502C相数3相器身重量3140公斤频率50赫兹总重3590公斤额定电压6000/400伏厂家福建省泉州变压器厂阻抗电压5.66%出厂日期2007年11月联结组标号Dynll绝缘等级F冷却方式AN/AF标准代号GB6450-86IBC60076-11绝缘水平h.V线路端子一地LIC75/35KVLV线路端子和中性点端子一地AC3KV分接位置高压低压电压（伏）电流（安）电压（伏）电流（安）16300261503600012040018044585055700（52H2）备用厂用变压器铭牌参数数值参数数值设备名称（52H2）1#厂用变压器使用条件IPoo/IP户内式型号SCB9-1000/6产品代号1QB.717.1901.5额定容量1000千伏安出厂序号753417C相数3相器身吊重2590频率50赫兹总重3020额定电压6000/400伏厂家福建泉州变压器厂阻抗电压6.24%出厂日期2007年12月联结组标号D,ynll绝缘等级F冷却方式AN/AF标准代号GB6450-86IBC60076-11h.V线路端子一地LI/AC75/35KV绝缘水平LV线路端子和中性点端子一地AC3KV分接位置高压低压电压（伏）电流（安）电压（伏）电流（安）16300261503600096.240014434585055700二、温度的监督厂用变压器温度监督:1 .当线圈温度达到设定温度时，温度控制装置可自动启动风机(100),停止风机(90),报警(130),跳闸(150oC)o2 .变压器过负荷运行期间，应对外部情况和温度加强监督。检查风机运行情况时，打开低压侧盘门，注意安全距离。(应由两人以上进行)
