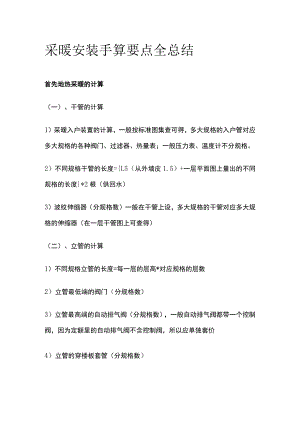

采暖安装手算要点全总结.docx

采暖安装手算要点全总结首先地热采暖的计算（一）、干管的计算1）采暖入户装置的计算，一般按标准图集查可得，多大规格的入户管对应多大规格的各种阀门、过滤器、热量表；一般压力表、温度计不分规格。2）不同规格干管的长度=L5（从外墙皮1.5）+一层平面图上量出的不同规格的长度*2根（供回水）3）波纹伸缩器（分规格数）一般在干管上设，多大规格的干管对应多大规格的伸缩器（在一层干管图上可查得）（二）、立管的计算1）不同规格立管的长度=每一层的层高*对应规格的层数2）立管最低端的阀门（分规格数）3）立管最高端的自动排气阀（分规格数），一般自动排气阀都带一个控制阀，因为定额里的自动排气阀不含控制阀，所以应单独套价4）立管的穿楼板套管（分规格数）（三）支管的计算1）从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来2）从立管上接出的支管一般有穿墙套管（分规格数）3）支管的长度=在大样图上量出从管井至分集水器的距离+（分集水器距地高度+0。2）*2根（一供一回）+立管接支管处的高度*2（因为支管从立管接出时是在本层楼板上的（H÷0.6假设的）接出的，现地热管要走地面所以要返到地面的垫层里）。4）按不同的回路统计分集水器的数量（因为不同回路的分集水器材料价格不一样）（四）计算地面的净面积=房间主墙间的净面积（因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额）（五）计算地面的净周长（因为算出此量后可以计算地面的聚苯板条的长度）（六各每一回路的PE-X地热管的长度按图上所标的长度全部加起来即可。（七）计算钢管的支架工程量查表可得（八）采暖管道的除锈、刷油（九）采暖管道的保温层体积、保护层面积（查表可得）地热采暖工程套定额的项目：1、各种规格的给水管子2、各种规格的阀3、各种规格的热量表4穿楼板套管5、穿墙套管6、管道冲洗7、自动排气阀8、各回路的分集水器安装9、除锈、刷油10、保护层体积、保护层面积IL地热管12、钢丝网片13、聚苯板面积14、聚苯板条长度15、锡泊纸的面积16、室外L5米给水管道的挖土方其次是散热器采暖的计算：采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同，支架计算也一样，但计算散热器采暖时应计算A、数散热器的组数（最后套手动放风阀用）B、将散热器的片数全部加起来（套散热器时是套所有的片数）C、散热器除锈刷油（查表可得）
