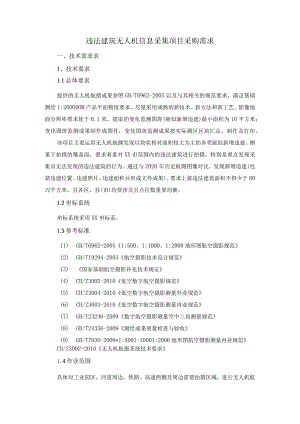

违法建筑无人机信息采集项目采购需求.docx

违法建筑无人机信息采集项目采购需求一、技术需求表1、技术要求1.1总体要求提供的无人机航摄成果参照GB/T6962-2005以及与其相关的规范要求，满足基础测绘1:20OODOM产品平面精度要求。尽量采用成熟的新技术、新方法和新工艺。影像地面分辨率要求优于0.1米。提取的变化监测图斑(疑似新增违建)最小面积为10平方米；变化图斑监测成果制作成图件，变化图斑监测成果按实际测区区块汇总、制作及打印。该项目主要运用无人机航测发现以块状相对面积较大为主的各类疑似新增违建。侧重于拍摄的覆盖面，要求着重对XX市范围内的违法建筑进行拍摄，特别是重点发现采集员无法发现的违法建筑的行为。通过与2020年历史航测图像对比，发现新增违建(包括违建位置、违建照片、违建面积并形成文件成果)。要求上报违法建筑面积不得少于80万平方米，且各区、县(市)均要涉及且点位数量要均衡。1.2坐标系统坐标系统采用XX坐标系。1.3参考标准(1) GB/T6962-20051:500、1:1000、1:2000地形图航空摄影规范(2) GB/T19294-2003航空摄影技术设计规范(3) 国家基础航空摄影补充技术规定(4) CH/Z3005-2010低空数字航空摄影规范(5) CH/Z3004-2010低空数字航空摄影测量外业规范(6) CH/Z3003-2010低空数字航空摄影测量内业规范(7) GB/T23236-2009数字航空摄影测量空中三角测量规范(8) GB/T24356-2009测绘成果质量检查与验收(9) GB/T7930-2008«1:5001:10001:2000地形图航空摄影测量内业规范CH/Z3002-2010无人机航摄系统技术要求1.4作业范围具体对工业园区，河道周边，铁路、高速两侧及周边需要拍摄区域，进行无人机航测。同时按市“三改一拆”办的要求做好拆后土地利用情况的现场核查与违建拆除情况的现场复核工作及其他临时增加指定的重点工作任务。1.5执行内容1.5.1基础航摄。包括测区外业航拍、控制点采集及内业正射影像图制作等工作。1.5.2成果制作。包括变化图斑的查找、图斑属性标注以及成果图制作等工作。1.5.3核查辅助工具。提供相关核查工具，能显示出问题图斑的位置、面积等属性信息，提供精准清晰的问题图斑图像信息，辅助外业核查人员实现对问题点位动态管理。2、质量要求2.1 影像质量要求（1）影像质量特别强调影像清晰、层次丰富、反差适中、彩色色调柔和鲜艳、色调均匀，相同地物的色彩基调基本一致。有较丰富的层次、能辨别与地面分辨率相适应的细小地物影像，满足外业精确调绘和室内判读的要求；（2）太阳高度角选择应保证阴影不大于2倍（航测时间在9:0016:00之间）。影像上不应有较大的云和云影，当有云影时，位于云影下的地物、地貌应可判别和测绘；2. 2变化监测图斑质量要求影像地面分辨率要求优于0.1米，漏测图斑率（疑似新增违建）不高于2%,错误图斑（图斑标注移位，图斑范围框定不精准、图斑变化判断错误）率不高于2%；3、成果整理要求2.1 存储介质：电子存储介质、纸质介质；3. 2正射影像文件夹命名：摄区名称+地面分辨率+影像类别；3. 3变化监测图斑为jpg文件；4、提交成果（1）监测范围内的正射影像（DOM）数据文件（Tiff格式）及图纸若干;（2）监测范围内疑似新增违建数据（变化图斑、统计成果清单）及图纸若干；（3）技术设计书；（4）技术总结；（5）其他相关资料。5、成果交付时间20XX年12月底前完成航测工作并提交相关成果。6、其他要求6.1合同签订后7个工作日内提供技术设计书；6.2免费服务期：通过采购人验收之日起至少1年的技术服务，投标人在投标文件中说明在免费服务期内提供的服务计划。二、商务要求1、签订合同本次采购合同由中标单位与采购人签订。2、付款方式付款方式为双方签订合同生效后7日内支付合同总金额的40乐项目的中标单位完成任务目标的70%并给市“三改一拆”办后7日内支付合同总金额的30乐项目的中标单位完成目标任务后市“三改一拆”办针对项目完成的任务目标分别召集专家评审论证、最终任务目标及相关材料审核通过后7日内支付合同总金额剩余30%。中标单位随付款进度及时提供发票等材料。支付前中标单位应开具正式服务发票。3、检查验收验收费用（含第三方检测费，如有）由中标单位承担。
