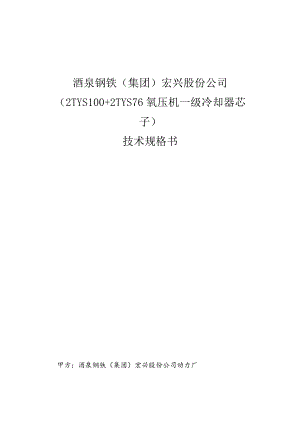

酒泉钢铁集团宏兴股份公司2TYS100 2TYS76氧压机一级冷却器芯子技术规格书.docx

酒泉钢铁（集团）宏兴股份公司（2TYS100+2TYS76氧压机一级冷却器芯子）技术规格书甲方：酒泉钢铁（集团）宏兴股份公司动力厂乙方:目录一.总则二、供货范围及设备参数三.制造技术要求四、验收及技术服务：五、提供资料六、交货时间及地点七、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂（以下称甲方）与*公司（以下称乙方）就甲方2TYS100+2TYS76氧压机一级冷却器芯子采购经双方协商，达成如下技术规格书：一、总则1、本技术规格书包括了主要技术参数、供货范围、技术要求及售后服务等方面的内容，本技术条件将作为2TYS100+2TYS76氧压机一级冷却器芯子制造及验收的依据。2、本技术规格书作为订货合同技术条件，与订货商务合同正文具有同等效力。3、2TYS100÷2TYS76氧压机一级冷却器芯子的制造符合国际或国家相关技术标准要求。二.供货范围及设备参数1、供货范围：序号名称及型号物料编码数量配套设备明细1一级冷却器芯子2TYS100+2TYS76G7K26.052011台冷却器密封垫及密封填料1用1备。(包含冷却器芯子外壳并出产安装完好)2.设备参数管侧壳侧设计压力MPa(G)0.50.5液压试验压力MPa(G)0.660.63气密性试验压力MPa(G)0.5_一设计温度七20080换热面积M2267焊接接头系数小0.85腐蚀裕量mm1介质名称及特性氧气水管束主要材质换热管：TP2-Y2(紫铜)，规格16*1.2；管板：S30408；内筒、折流板、拉杆等：S30408；导向杆：Q235-A；管子与管板连接形式强度胀接容器类别I类三.制造技术要求1.1、 本设备按GB/T151-2014热交换器和GB150-2011压力容器和TSG21-2016固定式压力容器安全技术监察规程有关规定进行制造，检验与验收。1.2、 本设备管程A,B类焊接接头须做N2O96射线探伤，且不小于25OnmI的探伤检测，检测结果不低于NB/T47013-2015承压设备无损检测中11I级质量要求。1.3、 设备按照原设计图纸制作，同时乙方需对在用管束主要外形尺寸进行现场确认，避免新设备与在用设备出现误差。1.4、 冷却管管束采用整根无缝管不允许拼接，并进行整管试压。1.5、 容器中的主要承压元件附材质证明。1.6、 严格按照所提供的图纸参数制作、检验、验收。1.7、 冷却器内部与氧气接触表面的清洁度符合HTOO64-87W产品零部件清洁度N中的I级要求，出厂前做好脱脂并出具合格报告。1.8、 8、冷却器装箱前凡与氧气接触的零部件表面按HT5751-91规定进行脱脂清洗，清洗后进行油份检查，油份残留量不超过125mgm2,经脱脂清洗的零部件吹干后应立即组装，组装时严禁带油操作，出厂前做好脱脂并出具合格报告。1.9、 冷却器出产前需按照HT5752-91进行对管程进行氮气装封，发送至现场。3. 10.容器的试压按以下要求进行试压方式：卧式试压介质：液压：洁净水，常温。气密性：干燥洁净空气或氮气，常温试验压力：按前技术规格书。试压时间：230分钟评定标准：无渗漏无异常变形4. Ih设备完工后，将内部清理干净，并包扎所有管口。四、验收及技术服务1、乙方必须按规定提供全部完整无损、全新的产品，必须适配2TYS100+2TYS76氧压机。2、乙方应对本合同产品的质量负责。本合同产品及其质量标准除符合国际或国家有关技术标准外，应符合产品样本和说明书所列之标准和具备相应之功能。3、本合同产品在正常维护使用下，设备的使用寿命不低于十五年。4、乙方必须按甲方要求运抵卸货地点（货车可到达的地点），否则甲方有权拒收货物；货物到货时包装必须完好无缺。5、乙方在交货的同时向甲方提供不得少于以下的资料，否则，甲方有权拒收货物：a）质量证明书一册（管程试压报告、受压元件的质量证明书、设计参数等）；b）产品合格证；C）压力试验检测报告；d）氧压机一级冷却器使用说明书以及材料出产质量证明以上资料文件一份；e）脱脂打点报告。6、保修期内乙方应免费提供技术支持，并全部承担因产品质量问题引起的维修和更换等所有费用。7、更换的部件或零配件须与设备原采用部件或零配件的产地、型号规格相同，若无法达到上述要求，须事先征得甲方同意，方可使用代用品。8、乙方未经甲方同意，擅自改变协议中技术参数，导致现场无法匹配使用的，乙方承担全部责任。五、提供资料乙方须提供2TYS100+2TYS76氧压机一级冷却器芯子产品质量证明书；产品合格证书及随机附件清单。六、交货时间及地点1、交货时间：2023年11月30日2、交货地点：酒钢冶金厂区21000制氧现场七、其它1、本技术规格书一式四份，甲方三份，乙方一份。2、本技术规格书作为使用协议附件，具有与使用协议同等的法律效力，经甲、乙双方签字盖章后生效。3、若*公司不能中标，则本技术规格书自动失效，双方互不承担任何责任。甲方：（行政公章）乙方：（合同专用章）甲方代表:乙方代表:年月日
