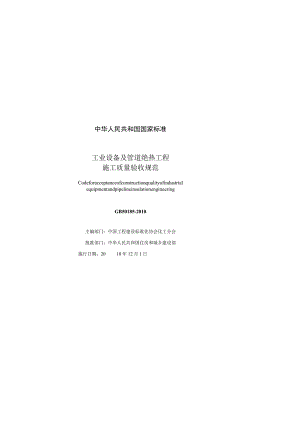

中华人民共和国国家标准工业设备及管道绝热工程施工质量验收规范CodeforacceptanceofconstructionqualityofindustrialequipmentandpipelineinsulationengineeringGB50185-2010主编部门：中国工程建设标准化协会化工分会批准部门：中华人民共和国住房和城乡建设部施行日期：2010年12月1日中国计划出版社2010北京中华人民共和国住房和城乡建设部公告第599号关于发布国家标准工业设备及管道绝热工程施工质量验收规范的公告850X1168亳米"322.5印张60千字2(HO年8月第I版2010年8月第1次印刷印数IToloO册统一书号：1580177435定价：15.00元中华人民共和国国家标准工业设备及管道绝热工程施工质收规范GB50185-2010中国工程建设标准化协会化工分会主编中国计划出版社出版（地址：北京市西城区木樨地北里甲11号国宏大度C座4层）（邮政编码：100068电话：6390643363906381）新华书店北京发行所发行世界知识印刷T印刷本规范由我部标准定额研究所组织中国计划出版社出版发中华人民共和国住房和城乡建设部O-O年五月三十一日现批准工业设备及管道绝热工程施工质量验收规范为国家标准，编号为GB501852010,自2010年12月1日起实施。其中，第3.2.6(5)、5.0.4、6.1.2、6.2.2(1)、6.2.5(2)、6.2.8(3)、7.0.2、8.1.2、8.1.3、8.1.4、8.2.2、9.0.4条(款)为强制性条文，必须严格执行。bzfXw本规范是根据原建设部关于印发2006年工程建设标准规范制订、修订计划（第二批）的通知（建标（2006）136号）的要求，由中国石油和化工勘察设计协会和全国化工施工标准化管理中心站会同有关单位在工业设备及管道绝热工程质量检验评定标准GB5018593的基础上修订完成的。本规范在修订过程中，规范编制组经广泛的调查研窕，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范，最后经审查定稿。本规范共分9章和5个附录，主要内容是总则、术语、基本规定、材料、附件安装、绝热层的施工质量验收、防潮层的施工质量验收、保护层的施工质量验收、工程验收等。本规范修订的主要技术内容是：1.增加了对“检验批”的术语规定。2 .增加了对“检验批”的质量验收规定，提高了检验批中对允许偏差抽检点实测值的规定。3 .增加了第4章“材料”一章，并对各种材料现场抽样检测的内容作了适当的调整。4 .增加了“附件安装”一章。5 .增加了“嵌装层铺法”、“涂抹法”、“金属反射绝热结构”及“管中管”的绝热层质量验收的规定。6 .删除了“毡、箔、布类保护层”一节，增加了“非金属保护层”一节。本规范中以黑体字标志的条文为强制性条文，必须严格执行。本规范由住房和城乡建设部负责管理和对强制性条文的解1李功福刘广根王忠仁沈美菊张永光陈天权张祥昌徐丽释，由中国工程建设标准化协会化工分会负责日常管理，由全国化工施工标准化管理中心站负责具体技术内容的解释。本规范执行过程中如有意见或建议，请寄送全国化工施工标准化管理中心站（地址：河北省石家庄市桥东区槐安东路28号仁和商务1-1-1107室，邮政编码：050020）,以便今后修订时参考。本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：主编单位：中国石油和化工勘察设计协会全国化工施工标准化管理中心站参编单位：西北电力建设第一工程公司中国化学工程第三建设有限公司上海化坚隔热防腐工程有限公司中国石化集团第四建设公司上海市能源研究会绝热工程应用专业委员会河南沁阳市华美有限公司中国二十冶集团有限公司参加单位：杭州岩珊镁钢保护层有限公司江苏明江工程有限公司浙江振申绝热科技有限公司无锡市明江保温材料有限公司上海跃明保温工程有限公司主要起草人：赵远洋李相仁邵振德胡伟芦天蔡子明陈鸿章李长良主要审查人：纪方奇翁振江戴鸿宽高玉宝方永兴8保护层的施工质量验收(21)8.1金属保护层(21)8.2非金属保护层(24)9工程验收(27)附录A-检验批质量验收记录表(28)附录B-分项工程质量验收记录表(29)附录C分部(或子分部)工程质量验收记录表(30)附录D单位(或子单位)工程质量竣工验收记录表(31)附录E质量保证资料核查记录表(32)本规范用词说明(33)引用标准名录(34)附：条文说明(35)1 总贝IJ(1)2 术语(2)3基本规定(3)3.1 施工质量验收的划分(3)3.2 质量验收合格要求(3)3.3施工质量验收的程序及数量(5)4材料(6)5附件安装(9)6绝热层的施工质量验收(11)6.1一般规定(11)6.2施工质量(12)bzfXw免费示载Contents1 Generalprovisions(1)2 Terms(2)3 Basicrequii'ement(3)3.1 Divisioftheconstuctionqualityacceptance(3)3.2 Qualifiedrequirementforqualityacceptance(3)3.3 Procedureandquantityoftheconstructionqualityacceptance(5)4 Material(6)5 Attachmentinstallation(9)6 Constructionqualityacceptanceofheatinsulatinglayer(11)6.1 Generalrequirement(11)6.2 Constiiictionquality(12)7 Constructionqualityacceptanceofdampprfcourse(19)8 Constructionqualityacceptanceofprotectivecourse(21)8.1Metallicprotectivecou*se(21)Appendix A 8.2NonmetallicProteCtiVecourse(24)Appendix B 1.istofinspectionlotqualityacceptance(28)Appendix C 1.istofsub-itemproject*squalityAppendix D acceptance(29)Appendix E 1.istofsubsection(sub-subsection)2AppendixDListofunit(sub-unit)project,squalityacceptance(31)AppendixEChecklistofthequality*sguaranteematerials(32)Explanationofwordinginthiscode(33)1.istofquotedstandards(34)Addition:Explanationofprovisions(35).o.为统一工业设备及管道绝热工程施工质量验收方法，加强技术管理，确保工程质量，制定本规范。1.0.2本规范适用于工业设备及管道内部介质温度大于或等于796C、小于或等于+850°C的绝热工程质量验收。1.0.3本规范应与现行国家标准工业安装工程施工质量验收统一标准GB50252及工业设备及管道绝热工程施工规范GB50126.配合使用。1.0.4本规范规定了工业设备及管道绝热工程施工质量验收的基本要求，当本规范与国家法律、行政法规的规定相抵触时，应按国家法律、行政法规的规定执行。1.0.5工业设备及管道绝热工程施工质量验收除应符合本规范外，尚应符合国家现行有关标准的规定。起的尺寸变化程度。2.0.8可塑性plasticity黏稠状材料在外力作用下，改变其形状而不破裂，移去外力时亦不能恢复原状的物理性能。22.0.1检验批inspectionlot按同一生产条件或按规定方式汇总起来供检验用的，由一定数量样本组成的检验体。2.0.2允许偏差allowabledeviation在可满足工程安全和使用功能的前提下，检测中允许少量检测点在本规范规定的比例范围内超差。2.0.3现场抽样sitesampling对施工现场的材料和已施工的绝热结构按照规定抽样方案进行的取样。2.0.4观察检查appearanceinspection以目测判断被检查物体是否符合规范规定的检查。2.0.5针刺检查acupunctureinspection用长度大于绝热层厚度的直形针，垂直插入绝热层中对其厚度进行的检查。2.0.6内衬绝热层innerlinerinsulationlayer在可拆卸式结构内，紧贴金属或非金属护壳的绝热层。2.0.7干缩性dryshrinkage黏稠状材料在无外力作用下，放置在空气中，因水分蒸发所引1分项工程所含检验批均应符合质量合格的规定。33基本规定3.1 施工质验收的划分3.1.1 工业设备及管道绝热工程质量验收可按检验批、分项工程、分部（或子分部）工程进行划分。3.1.2 检验批划分应根据工程特点、施工及质量控制和专业验收需要按系统或区段进行划分。设备应以单台划分为一个检验批：不同行业的管道划分可采用按系统或相同介质、相同压力等级、同一批次进行试验的划分为一个检验批。3.1.3 分项工程可由一个或若干个检验批组成。分项工程划分，设备应以相同工作介质按台（或套）进行划分：管道应按相同的工作介质进行划分。3.1.4 1.4同一单位工程中的工业设备及管道绝热工程可划分为一个或几个分部（或子分部）工程。3.1.5 当工业设备及管道绝热工程具有独立施工条件或使用功能时，个或几个绝热分部（或子分部）工程也可构成一个单位（或子单位）工程。3.2质量蛉收合格要求3.2.1检验批质量验收合格应符合下列规定：1主控项目应符合本规范的规定。2一般项目每项抽检的处（或点）均应符合本规范的规定；有允许偏差要求的项目每项抽检的点数中，有80%及其以上的实测值在本规范规定的允许偏差范围内。3.2.2分项工程质量验收合格应符合下列规定:4经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按技术处理方案和协商文件进行验收。5经过返修或加固处理仍不能满足安全使用要求的工程，严禁验收。3.2.7现场抽样的性能检测及检测报告应由具有资质的质量检,42分项工程所含检验批的质量保证资料齐全。3.2.3 分部（或子分部）工程质量验收合格应符合下列规定：1分部（或子分部）工程所含分项工程的质量均应验收合格。2分部（或子分部）工程所含分项工程的质量保证资料齐全。3.2.4 单位（或子单位）工程质量验收合格应符合下列规定：1单位（或子单位）工程所含分部工程的质量均应验收合格。2单位（或子单位）工程所含分部工程的质量保证资料齐全。3.2.5 绝热工程质量验收记录应符合下列规定：1检验批
