GB 51199-2016 通信电源设备安装工程验收规范.docx

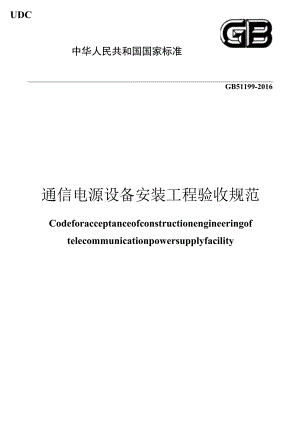

UDC中华人民共和国国家标准GB51199-2016通信电源设备安装工程验收规范Codeforacceptanceofconstructionengineeringoftelecommunicationpowersupplyfacility2016-10-25发布2017-07-01实施联合发布中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准通信电源设备安装工程验收规范CodeforacceptanceofconstructionengineeringoftelecommunicationpowersupplyfacilityGB51199-2016主编部门：中华人民共和国工业和信息化部批准部门：中华人民共和国住房和城乡建设部施行日期：2017年7月1日中国计划出版社2016北京中华人民共和国国家标准通信电源设备安装工程验收规范GB51199-2016中国计划出版社出版发行网址：地址：北京市西城区木樨地北里甲11号国宏大厦C座3层邮政编码：100038电话：（Olo）63906433（发行部）三河富华印刷包装有限公司印刷850mm×1168mm1/321.75印张38千字2017年4月第1版2017年4月第1次印刷统一书号：1551820050定价：12.00元版权所有侵权必究侵权举报电话：（Olo）63906404如有印装质量问题，请寄本社出版部调换中华人民共和国住房和城乡建设部公告第1338号住房城乡建设部关于发布国家标准通信电源设备安装工程验收规范的公告现批准通信电源设备安装工程验收规范为国家标准，编号为GB511992016,自2017年7月1日起实施。其中，第1.0.6、2.0.10、3.3.5条为强制性条文，必须严格执行。本规范由我部标准定额研究所组织中国计划出版社出版发行。中华人民共和国住房和城乡建设部2016年10月25日本规范根据住房城乡建设部关于印发2009年工程建设标准规范制定、修订计戈”的通知（建标2009）88号）的要求，由中国通信建设集团有限公司会同有关单位共同编制完成。本规范在编制过程中，编写组经广泛调查研究，认真总结实践经验，并广泛征求意见，最后经审查定稿。本规范共分9章，主要内容有：总则，机房环境和安全，配电、换流设备安装及线缆布放，交流供电系统，直流供电系统，蓄电池，动力环境监控系统和工程验收。本规范用黑体字标注的条文为强制性条文，必须严格执行。本规范由住房城乡建设部负责管理，由工业和信息化部负责日常管理，由中国通信建设集团有限公司负责具体内容的解释。本规范执行过程中如有意见或建议，请寄送中国通信建设集团有限公司（地址：北京市丰台区南方庄甲56号，邮政编码：100079）。本规范主编单位、参编单位、主要起草人和主要审查人：主编单位：中国通信建设集团有限公司参编单位：中通建设股份有限公司中讯邮电咨询设计院有限公司主要起草人：冯璞齐玉詹书李建锋李亮林杰主要审查人：叶荣杨万王召王殿方恒东民魁武叶向吉欣庄珍李志张阳春花国磊徐连i1总则(1)2机房环境和安全(2)3配电、换流设备安装及线缆布放(3)3.1 配电、换流设备安装(3)3.2 铁架安装(3)3.3 线缆布放(3)4交流供电系统(6)4.1 变压器(6)4.2 燃油发电机组(7)4.3 不间断(UPS)供电系统(10)5直流供电系统(12)1.1 整流设备通电检测(12)1.2 直流-直流变换设备通电检测(13)1.3 逆变设备通电检测(14)1.4 太阳能光伏发电系统(14)6 蓄电池(16)6.1 电池架(柜)安装(16)6.2 蓄电池安装(16)6.3 3阀控式密封铅酸蓄电池的充放电(16)7 动力环境监控系统(18)8 工程验收(20)1.1 1随工验收(20)1.2 工程初验(20)1.3 工程试运行(24)1.4 工程终验(25)本规范用词说明(26)引用标准名录(27)附：条文说明(29)2Contents1 Generalprovisions(1)2 Requirementsofequipmentroomandsafety(2)3 Equipmentinstallationandwiring(3)3.1 PCWerdistributionsysteminstallationandrectifierinstallation(3)3.2 Cabletrayinstallation(3)3.3 Wiring(3)4 ACpowersupplysystem(6)4.1 1Transformer(6)4.2 Oilgenerator(7)4.3 Uninterruptedpowersupply(UPS)(10)5 DCpowersupplysystem(12)5.1 Rectifierlivetesting(12)5.2 DC-DCconvertorlivetesting(13)5.3 Inverterlivetesting(14)5.4 Photovoltaicpowersupplysytem(14)6 Battery(16)6.1 1Batteryrackinstallation(16)6.2 Batteryinstallation(16)6.3 Charginganddischargingofvalve-regulatedsealedlead-acidbattery(16)7 Powerandenvironmentmonitoringsystem(18)8 Engineeringacceptance(20)1.1 1On-siteacceptance(20)1.2 Preliminaryacceptance(20)1.3 Engineeringtrialrun(24)1.4 Finalacceptance(25)Explanationofwordinginthiscode(26)1.istofquotedcodesandstandards(27)AdditioniExplanationofprovisions(29)1总则i.o.i为保证通信电源设备安装的工程质量，满足验收要求，确保通信电源设备的安全运行，制定本规范。1.0.2本规范适用于新建、改建、扩建的通信电源设备安装工程的验收。1.0.3在通信电源设备安装施工、质量检查、竣工验收中应使用经法定计量检定机构检定合格，并在检定合格有效期内的计量器具。1.0.4在通信电源设备施工中所涉及的设备材料规格、型号等应符合工程设计要求。1.0.5在通信电源设备施工中，不得安装有损坏、变形、受潮、发霉的设备，不得安装没有检验合格证的设备。1. 0.6在我国抗震设防烈度7度以上（含7度）地区公用电信网中使用的电源设备必须满足抗震设防要求。1.0.7通信电源设备安装工程中的防雷与接地系统部分的验收，应符合现行国家标准通信局（站）防雷与接地工程验收规范GB51120的有关规定。1.0.8通信电源设备安装工程除符合本规范外，尚应符合国家现行有关标准的规定。2机房环境和安全2.0.1施工前经检查，机房建筑、装修已完工并应符合工程设计要求。屋顶不得漏水，屋内墙体和地面不得渗水。2.0.2机房地面应平整，水平误差每米不应大于2mm。地槽、预留孔洞、预埋钢管、螺栓等位置、规格应符合设备安装要求。地槽盖板应严密、坚固，地槽内不得有渗水。2.0.3机房的通风、取暖、空调等设施应完好。室内温度、湿度应符合设备运行要求。2.0.4市电应引入机房，照明系统应能正常使用。2.0.5发电机室设置和设备安装，以及采取的隔音和减震措施，应符合工程设计要求。2.0.6电力室、电池室、发电机室等建筑应符合现行行业标准邮电建筑防火设计规范YD5002的有关规定。2.0.7机房内应配备有效的消防灭火器材，并设置火灾自动报警系统。2.0.8在经常发生水灾地区的通信局（站），电源设备应设置在当地警戒水位线以上的机房内或采取其他防水灾措施。2.0.9机房内的装修材料应采用非延燃材料，洞孔的封堵和地槽盖板应由非延燃材料制作。2.0.10机房内严禁存放易燃、易爆等危险物品。3配电、换流设备安装及线缆布放3.1 配电、换流设备安装3.1.1 设备结构不应变形，表面不应损伤，指示仪表、按键、旋钮、机内部件等不应有碰损、卡阻、脱落、损坏现象。3.1.2 设备安装位置应满足工程设计要求，允许偏差为士IOmm。3.1.3 设备机架应排列整齐，架间缝隙不应大于3mm,垂直允许偏差为±0.1虬列架机面应成一条直线，每米允许偏差为±3mm,全列允许偏差为±15mm。3.1.4 安装设备机架时，应按设计要求进行加固。3.1.5 设备机架漆面应保持完整、清洁。3.1.6 设备部件应安装牢固，接线无误。3.2 铁架安装3.2.1 铁架安装位置、规格、长度应满足设计要求。铁架安装位置左右允许偏差为±50m0水平铁架应成一条直线，与地面应保持平行，水平度每米误差不应大于2mm。垂直铁架应与地面应保持垂直，垂直度误差不应大于0.1%。322连固件连接应牢固、平直、无明显弯曲；电缆支架应安装端正、牢固，间距均匀。323吊挂安装应整齐、牢固，与地面保持垂直。3.2.4 铁架漆面应保持完整、清洁。3.3 线缆布放3.3.1 电源线、信号线的规格、型号应满足设计的要求。3.3.2 接线端子与线缆应匹配。3333直流电源线、交流电源线、信号线应分开布放。3.3.4电源线外皮颜色应符合表3.3.4的规定。表3.3.4电源线外皮颜色直流电源交流电源正极红色LI相黄色L2相绿色负极蓝色L3相红色中性线浅蓝色保护接地线黄绿色3.3.5电源线中间严禁有接头。336线缆布放应平直、整齐，绑扎间隔均匀、松紧合适，扎带头应放在隐蔽处。3.3.7 线缆连接应无差错、接触良好，焊接光滑，不得碰地、短路、断路、虚焊、漏焊、错焊。3.3.8 电源线与设备的连接应符合下列规定：1电源线成端连接时，应在电源线端头处套上绝缘套管；2截面面积在6mm2以下的单股电源线可与设备直接连接；3多股电源线及截面面积在6mm2以上的单股电源线端头应加装镀锡连接器；连接器尺寸与导线线径应吻合，压（焊）接牢固；连接器与设备的接触部分应平整。3.3.9 信号线与设备端子连接时应符合下列规定：1信号线与设备连接线缆的色谱应顺序正确；2采用绕接时，当线径为0.4mm0.5mm时，可绕6圈8圈；当线径为O.6ml.Omm时，可绕4圈6圈；3采用焊接时，焊点应光滑，无假焊、错焊、漏焊，无短路，芯线露铜应小于2mm;4采用卡接时，芯线与端子之间
