地下室支模架方案范文.docx

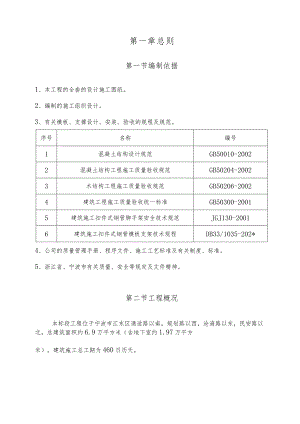

第一章总则第一节编制依据1、本工程的全套的设计施工图纸。2、编制的施工组织设计。3、有关模板、支撑设计、安装、验收的规程及规范。序号名称编号1混凝土结构设计规范GB50010-20022混凝土结构工程施工质量验收规范GB50204-20023木结构工程施工质量验收规范GB50206-20024建筑工程施工质量验收统一标准GB50300-20015建筑施工扣件式钢管脚手架安全技术规范JGJ130-20016建筑施工扣件式钢管模板支架技术规程DB33/1035-202*4、公司的质量管理手册、程序文件、施工工艺标准及有关制度、标准。5、浙江省、宁波市有关质量、安全等规定及文件精神。第二节工程概况本标段工程位于宁波市江东区通途路以南，规划路以西，沧海路以东，民安路以北。总建筑面积约6.9万平方米（含地下室约1.97万平方米）。建筑施工总工期为460日历天。基本建筑情况如下:序号单位工程名称结构类型结构层次标准层层高m建筑高度m1地下室框剪地下一层4.15/本方案只针对地下一层支模架情况。本工程有以下单位参与：名称资质建设单位宁波市建东置业总承包公司甲级设计单位宁波市机电工业研究设计院总承包公司甲级监理单位宁波宁大工程建设监理总承包公司甲级勘察单位宁波工程勘察院甲级施工单位浙江省建工总承包公司总承包公司房屋施工总承包特级第三节施工特点本工程地下一层结构形式是框架剪力墙结构，根据图纸查的结构断面尺寸如下：幢号地下室剪力墙厚度(mm)250、300柱断面尺寸(mm×nun)500X500、550X550、600×600梁断面尺寸(mm×mm)300X1250.450×1000.450×1100.450×1400楼板厚度(mm)200、250(坡道)地下层层高(m)4.15以上情况代表大部分，本方案按以上情况进行设计验算，个别较大梁柱进行加固处理，具体见下面说明。第二章施工准备第一节材料选择本工程模板采用I类1.8cm厚的九夹板，大、小楞木采用50mm×80mm断面的方木，板底楞木采用50X80断面的方木，材质等级为Ia级。支撑采用048X3.5nm钢管，钢管无凹凸状、无疵点、裂纹和变形，有严重锈蚀、弯曲压扁或裂缝的不得使用，扣件质量符合钢管脚手架扣件(GB/T15831-95)要求，钢管扣件抽检送检测，合格后方可使用。第二节支撑体系选择一、剪力墙模板支撑剪力墙模板采用九夹板立模，内竖楞采用50m><80mm方木间距20Oninb外横楞2X048X3.5钢管间距600mm布置和对拉螺栓杆加伞形夹固定，对拉止水螺杆采用012mm圆钢，布置间距纵横60Omnb并设置斜撑和内侧满堂架连接固定。具体见详图。二、柱模板支撑柱模板用九夹板配置四块定型木模板，竖楞采用50mm×80mm方木与九夹板固定，柱箍048X3.5间距500,首道离地面20OnIm,四角钢管交接处用扣件固定夹紧到四角无缝，并设置水平拉杆及剪刀撑、斜撑。对于宽度超过500mm的柱子在中间设置一道对拉螺栓杆加伞形夹。安装柱模时，应在楼面上弹出纵横轴线和柱周边线，然后在柱周边线上植7cm8cm钢筋用来固定模板，每边植2根，露出楼面5cm左右，对准边线安装模板，柱子模板在支模加固后还需要垂直锤线吊直并加以固定牢固。具体见详图。三、梁模板支撑和楼板模板支撑1、梁模板支撑梁底模采用九夹板加方木配置，侧板也为九夹板，楞木均采用50mm×80mm方木。梁支模时在搭钢管排架之前，根据梁的结构位置和方向、标高安装好梁底模板，水平钢管根据梁的截面大小来确定，由前面查的截面尺寸可知,一般梁底都统一搭设间距500mm,对于截面较大、跨度大的梁采用双立杆，间距适当减小，以避免校压力使底部模板弯曲变形，梁地板安放在水平横向钢管上，并加以固定，位置准确后再支梁侧模，在梁侧模板用048X3.5的钢管竖向紧贴梁侧模，竖向钢管的根部与水平钢管交接处用扣件进行连接夹住底模与侧模使其夹缝密实。对于梁高度60Omm的梁增设一道012对拉螺杆，对于梁高度900mm的梁增设二道012对拉螺杆，对于梁高度120Onnn的梁增设三道012对拉螺杆；对于部分大梁(如400(450)X800(1100)mm、300义125Omm梁)，应在梁底中间位置增加一根立杆，450×1400mm梁底中间位置增加二根立杆，用作支撑而减少小横杆弯矩变形。当梁跨度大于4m时，梁底模应起拱，起拱高度控制在梁跨度的1/10003/1000。鉴于目前钢管、扣件材质因多次反复使用可能存在质量问题，其力学性能也可能存在较大的变化，为保证工程安全进行，因此在梁下支撑时在原有的扣件下再加一扣件顶住，从而增加保险系数，而且钢管、扣件都必须抽样检测，合格后方可使用。2、楼板模板支撑顶板底模采用九夹板，方木主龙骨采用50mm×80mm方木间距600mm沿板底均匀排列，方木搁置在钢管横楞上，方木在水平管的端部伸出问距的1/3以上，钢管横楞用扣件固定在钢管立杆上，立杆间距纵横均为800mm,立杆间距垫在50Cm厚的木块上，在梁板支模系统中设置水平纵横拉杆及扫地杆，剪刀撑、斜撑，按规定设置。层高大于4.15m的，要增设一道水平连接钢管。具体见详图。第三章支模架设计计算一、剪力墙模板计算（以30Omm厚、4.15In高为例）1、荷载计算a、新浇混凝土对模板产生的侧压力F1=O.22rct012vz2F2=HrC取两者较小值得：F1=O.22rct012viz2=0.22×24×5×1.2×1.15×4z=72.86KNm22F2=Hrc=4.15×24=99.6KNm2>F1/.F2>F1所以取F=F1=72.86KNm22b、倾倒混凝土时对垂直面模板产生的水平荷载混凝土采用汽车泵运输，取倾倒混凝土对模板产生的水平荷载为2KN/m20c、进行荷载组合，得到模板承受的水平荷载设计值为：q=（1.2×72.86+1.4×2）×0.9=81.2KN/m222、模板及内竖楞的设计验算a、内竖楞（次龙骨）验算内竖楞选用50mmX80mm的方木，间距20Omnb按受力方向垂直木纹方向，其截面性能为：E=10000Nmm22I=214cm,W=53cm3fm=13Nmm22b、内竖楞的强度验算内竖楞按三跨连续梁计算内竖楞承受的荷载为：q=81.2×0.6=48.72KN/m计算简图如下：4872%1.200L200L200L得内竖楞截面最大弯矩为：Mmax=-O.Iql2=-O.1×48.72×0.22=-0.195KNm。=MW=O.195×10653×10.68Nmm2<fm=13Nmm2内竖楞的强度满足要求。c、内竖楞的刚度验算q=72.86×0.6=43.72KNm得最大挠度为：w=0.677Xql7100EI=0.677×43.72×202*100X10000×214×10=0.022mm<w=1/250=200/250=0.8mm内竖楞的刚度满足要求。3、外横楞的验算a、外横楞选用2X048X3.5的钢管间距60Onlnb双根布置，穿墙螺杆间距取600mm,外横楞按三跨连续梁计算，其截面性能为：E=2.06×IO5NZmm22I=2×12.19×10,cm,W=2×5.08×103cm3fm=205N/mm22得：p=48.72X0.2=9.744KN计算简图如下：p=9744KN_LL1L_L_AA600L600L600得外横楞截面最大弯矩为：+4:Mmax=-O.267pl=-0.267×9.744×0.6=-1.56KNm。=MW=1.56×1062×5.08×103=153.5Nmm2<fn=205Nmm22外横楞的强度满足要求。b、外横楞的刚度验算p=43.72×0.2=8.74KN得最大挠度为：w=l.883×pl71OOEI=l.883×8.74×0.63×1012100×2.06×105×2×12.19XlO4=O.7lmm<W=1/250=600/250=2.4mm外横楞的刚度满足要求。4、穿墙螺杆验算每根穿墙螺杆承受的模板侧压力面积单元如图：得每根穿墙螺杆承受的拉力为：T=qs=72.86×0.6×0.6=26.23KN选用012穿墙螺杆，查表得净面积A=I13.Imm2。=TA=26.23×107113.1X3=231.9Nmm2<fm=335Nun22穿墙螺杆的承载力满足要求。二、柱模板计算（以60OmmX600mm、4.15m高为例）柱箍采用048X3.5的钢管，间距50Omm1、新浇混凝土对模板产生的侧压力F1=0.22rct02vz2Fz=Hrc取两者较小值得：F1=0.22rct012viz2=0.22×24×5×1.2×1.15×4z=72.86KNm222、柱子所受的均布荷载为：q=F1×O.5×0.6=21.86N/mm3、强度验算（按二跨连续梁计算）x=ql28=21.86×50028=NmN=(a2)×q=500×21.86/2=5465NA=4.89cm22W=5.08cm3N/A+M/rW=5465/489+/5080=145.65Nmm2<fm=205Nmm2柱箍强度满足要求。4、穿墙螺杆验算每根穿墙螺杆承受的模板侧压力面积单元如图:得每根穿墙螺杆承受的拉力为：T=qs=72.86X0.5X0.3=10.93KN选用一根012穿墙螺杆，查表得净面积A=113.ImnV=TA=10.93×107113.1×1=96.64Nmm2<fm=335Nun22穿墙螺杆的承载力满足要求。O6O6三、板模板支撑验算（以200厚板,4m跨度为例）板下立杆计算单元平面图（一）、混凝土楼板模板支架验算1、荷载计算底模自重：5×0.018X0.9=0.081KN/m钢筋杜自重:25.5×0.2X0.9=4.59KN/m方木楞自重:5×0.05×0.08X2=0.04KN/m水平管自重：0.038X0.9X2=0.068KN/m恒荷载标准值合计：qkl=4.78KN/m恒荷载设计值合计：q=4.78×1.2=5.7KN/m振捣及施工活荷载：(l+2)X0.9=2.7KN/m活荷载标准值合计：qk2=2.7KN/m活荷载设计值合计：q2=2.7×1.4=3.78KN/m合计q=q+q2=9.48KN/m2、大横杆抗弯承载力验算按两跨连续梁计算：M=O.125ql2=0.125×9.48×0.92=0.96KNm。=MW=O.96×1075.08X103=189Nmm2<fm=205Nmm2大横杆抗弯承载力满足要求。3、挠度验算按三跨连续梁计算的挠度v=(i7100ei)×(0.677×qkl+0.99×qk2)=(9007100×2.06×105X12.19×10,)X(0.677×4.78+0.99×2.7)=1.54mm<40001000=4.Omm及900/150=6.Omm满足要求按二跨连续梁计算的挠度v=(i71
