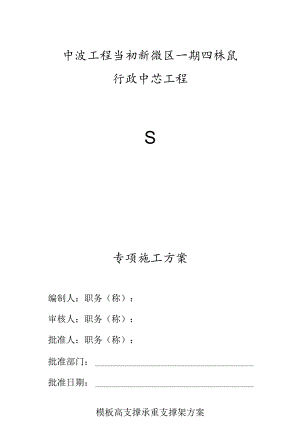

中波工程当初新微区一期四株鼠行政中芯工程S专项施工方案编制人：职务（称）：审核人：职务（称）：批准人：职务（称）：批准部门：批准日期：模板高支撑承重支撑架方案第一节工程概况宁波工程学院新校区一期四标段行政中心工程由宁波工程学院开发建设，由宁波育才建设开发公司代建，宁波高专建筑设计院设计，宁波高专监理公司监理，由曙光控股总承包公司施工总承包。该标段共有四个单位工程：系行政中心工程、食堂工程、和学生宿舍工程。其中行政中心工程建筑面积11435疔,钢筋混凝土框架结构，建筑层数四层，模板工程、脚手架工程、施工用电等工程均按相关规定编制了各专项方案，已送公司、监理审批。但因本工程中B段-G）/D-0轴行政办公楼进楼中部为大厅，大厅占地面积约为16.64mXl3.65m227m2,大厅净空至四层楼板底净高约为IL6m,因此四层楼板、梁承重架属高支撑的支撑体系，按省、市及我公司相关规定需对其承重架编制的专项方案送专家进行论证。第二节编制依据宁波高专建筑设计院：宁波工程学院新校区一期四标段行政中心“建筑施工图、结构施工图”建筑结构荷载规范GB50009-2001建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001建筑施工安全检查标准JGJ59-99建筑施！插牛式钢管模!对三冰规程DB33/1018-202*（浙江省工g建设标准）扣件式钢管模板支架的稳定计算施工技术249期施炳华扣件式钢管模板高支撑架的设计和安全使用施工技术249期刘家彬梁模板扣件式钢管承重架设计计算施工技术262期202*.3董智力高支撑扣件式钢管脚手架体系的设计计算建筑技术202*.11谷林涛第三节支撑架方案选择准则综合考虑本工程的施工工期、质量和安全要求和高支撑面积、部位、高度考虑：1、架体的结构设计：力求做到结构安全可靠，造价投入经济合理。2、在规定的条件下和相关的使用期内充分满足安全和牢固。3、选材力求通用、周转利用，便于保养维修。4、结构设计做到受力明确，构造措施到位，搭设拆除方便，便于检查验收。5、支架的搭设要符合（JGJ59-99）建筑施工安全检查标准。6、结合上述支撑架设计准则，结合本工程实际情况，综合考虑本项目部以往对支撑架的施工经验，采用楼板梁钢管高耸支撑架方案。第四节支撑架的材质要求1、钢管落地支撑架承重钢管选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A（国家标准直缝电焊钢管（GB/T13793）或低压流体输送用焊接钢管（GB/T3092）,其质量符合碳素结构钢（GB/T700）中Q235-A级钢的规定。钢管表面应平直光滑，不应有裂缝、分层、压痕、划道和硬弯，并应有出厂合格证和质量检验报告。支撑架施工前必须将入场钢管取样，送有相关资质试验单位进行钢管物理力学、抗弯、抗拉等试验，其结果满足要求，方能在施工中使用搭设支撑架，搭设前应进行保养、除锈并刷防锈漆。2、本工程钢管支撑架搭设使用的可锻铸造扣件，应符合建设部钢管脚手扣件（GB15831）的要求，应由有扣件生产许可证的生产厂家提供，不得有裂纹，气孔缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配,贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm,扣件螺栓拧紧力矩达65Nm时不得破坏，扣件必须按宁波市安全质量总站和镇海区质量站抽样比例要求送相关国家规定资质试验单位进行扣件抗滑等试验，试验结果合格方能在施工中使用，搭设前应将扣件保养归类。第五节支撑承重架的搭设要求一、楼板模板高支撑架根据工程的结构施工图标准四层楼板厚度为IlCn1：1、支撑架立杆纵距O.8m,横距0.8m,步距1.5m,平台底钢管间距0.3m,支撑架搭设高度约11.5m,（11.7（四层楼面标高）-0.11（楼板厚度）-0.3（现浇楼板模板木楞）+0.2（自然地坪与设计地坪差）2、模板支架立杆的构造应符合以下规定：（1）每根立杆底部应设置底座或垫板，地基必须确保足够的强度。（2）支撑架必须设纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处立杆上。横向扫地杆亦应采用直扣件固定。（3）支撑架步距为1.5mo（4）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，同截面接头应错开，顶层顶步采用对接扣件，搭接长度应不少于Inb且不少于二个扣件，主节点必须设横向水平杆用直角扣。3、支架立杆应确保竖直,立杆垂直度应保证在JGJI30-2001表8.2.4允许偏差内。4、满堂模板支架四边与中间每隔四排支架立杆应设置剪刀撑由底至顶连继设置。5、本工程共有8个步高，每隔三个步高设置水平剪刀撑。6、剪刀撑的构造应符合下列规定：（1）剪刀撑跨越立杆，斜杆与地面斜倾角宜在45°60°之间。（2）剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1米，且不少于三个扣件。(3)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的抻出端或立杆上，旋转扣件中心线与主节点的距离不应大于150mm。(4)水平剪刀撑要求同立面剪刀撑。7、按二步三跨拉结原则：本架体可同四周已浇捣且有足够强度的柱进行拉结、框固。二、梁支撑架：从本工程的结构施工图(四层楼板结构图)中：四层结构梁，纵向为KL和LL：300X850；横向LL300X850、KL300×850,梁截面尺寸相同，而且梁中板约2OmXZ0m。为考虑施工：1、立柱：沿梁跨方向间距0.6m,梁二侧立柱间距0.8m,步距1.5m,梁底钢管间距0.3m,脚手架搭设高度为IL26mo2、梁模板支架立杆的构造应符合以下规定：(1)梁侧立杆底部应设置统长垫板，可采用厚度不小于5cm木板，也可采用槽钢，必须确保地基强度。(2)支撑架必须纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于20cm处立杆上，横向扫地杆亦应采用直角扣件固定。(3)支撑架步距为1.5m0(4)梁侧立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，同截面接头应错开，顶层顶步采用对接扣，搭接长度应不少于Inb且不少于二个扣件，主节点必须设横向水平杆用直角扣。3、梁侧承重立杆应确保竖直，立杆垂直度应保证在JGJI30-2001表8.2.4允许偏差内。4、在梁侧立杆沿梁跨方向设剪刀撑。5、由于梁高支撑架，梁底高度较高IL26m,同样每隔三个步高设水平撑。6、剪刀撑的构造要求同楼板模板支撑架6所述。第六节支撑承重架计算书一、楼板模板高支撑承重架(一)参数信息：1、支撑架参数：承重架立杆：横向间距0.8m纵向间距0.8m步距1.5m立杆上端伸出至模板支撑点0Im,承重架搭设高度12.Om采用钢管(mm)48×3.5扣件连接方式：直角扣、旋转扣、对接接头。考虑扣件实际情况、保养情况扣件抗滑承载力系数K取0.8.板底支撑连接方式：钢管支撑板底钢管的间隔距离300mm2、荷载参数模板与木板自重035KN11)2新浇混凝土自重24KNm2钢筋自重1.lKNm3楼板浇筑厚度OJlm施工人员及设备荷载标准值1.0KNm2振捣混凝土时产生的荷载标准值2.0KNm2木垫板图2楼板支撑架荷载计算单元（一）纵向支撑钢管的计算纵向钢管按均布荷载下连续梁计算，48X3.5钢管截面力学参数：截面模量W=5.08cf惯性矩I=14.29cf回转半径i=1.58Cm1、荷载计算：静载=模板+混凝土自重+钢筋荷载=0.3×0.8+24×0.8×0.11+1.1X0.8×0.11=2.45KNm活载=活载+振捣产生荷载=IXO8+2X0.8=2.4KNm2、钢管强度验算：最大弯矩考虑为三跨连续梁均布荷载作用下弯矩：最大弯矩考虑为静荷载与活荷载最不利分配弯矩和，计算公式如下：最大弯矩计算公式Mmax=-O.Iqil2-O.117q2l2静荷载q尸L2X(q1-)=l.2×2.45=2.94KNm1.2为永久僦分项系数活荷载q2=l.4×2.4=3.36KNm1.4为可变荷载分项系数最大弯矩MnIaX=(0.l×2.94+0.117×3.36)×0.82=0.439KNm最大支座力计算公式：N=Llq1l+1.2q2l最大支座力N=(1.1×2.45+1.2×2.4)XO.8=4.46KN模板支架水平杆件抗弯强度：。=MWfmfm=Q235钢材强度设计值=205N三2=MW=O.439×1075080=86.42Nmm2<f=205Nmm2满足要求3、挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度：计算公式：Vmax=(0.677q117100EI)÷(0.99qJ7100EI)=(0.677q1+0.99q2)17100EI=(0.677X2.45+0.99×2.4)X8007100×2.06×105×12.19X10,=6.58mm支撑钢管最大挠度小于1/150和IOmm满足要求。(三)扣件抗滑移的计算：纵横向传给立杆最大竖向力计算：R=L25ql=1.25×6.3×0.8=6.3KN<8KN满足要求(四)模板支架立杆荷载标准值(轴力)支架立杆的轴向力：模板及支架自重、新浇混凝土自重与钢筋自重标准值产生的轴向力和和施工人员及施工设备标准值、振捣混凝土时产生的荷载标准值产生的轴向力总和。由于本工程的特点高支撑部位位于工程的中部故不考虑风荷载的组合。作用于模板支架的荷载包括静荷载、活荷载和风荷载(略)1、静荷载标准值：(1)支撑架的自重(KN)Ngi=0.1291×11.5=1.484KN钢管自重参照“扣件规范”附录A-1(2)模板自重(KN)Ng2=0.3X0.8X0.8=0.192KN(3)钢筋碎楼板自重Nc,3=0.8×0.8×0.11×(24+1.1)=1.767KN静载标准值：Ng=Ngi+Ng2+Nc3=3.443KN2、活荷载为施工荷载值与振捣混凝土时产生的荷载：NQ=(1.0+2.0)×0.8×0.8=1.92KN3、不考虑风荷载时立杆轴向压力设计值：N=L2Ng÷1.4Nq=4.132+2.688=6.82KN立杆的稳定性计算：不组合风荷载：o=NAWf式中：N立杆轴向压力设计值：N=6.82KN轴心受压立杆的稳定系数，由长细比查表=loi1。立杆计算长度根据“建筑施工扣件式钢管模板支架技术规程”，浙江省工程建设标准“DB33/1018-202*”l0=h÷2aI0=KHh二者取大值：1.o=h÷2a=l.5÷0.1×2=1.7mU=Kh式中K计算长度附加系数查表：1.36II单杆等效计算长度系数查表：1.167h立杆步距=1.36×1.167×1.5=2.38m取l0=2.38m=2380/15.8=150.6查表得受压的稳定系数=0.307=NAKllf根据5.3.4当模板支架高度超过4m时应采用高度调整系数KH对立杆的稳定承载力进行调降Kh:0.962=6820/(0.307×489×0.962)=47.22Nmm2<f钢管立杆的最大应力计算值。=47.22Nmm2小于钢管立杆的抗压强度设计值f=205Nmm2满足要求。二、梁支撑架的设计计算梁截面300X85Omnl梁位置详见结施四层楼板图LL23、KL39、LL24、KL41、LL23、LL7、KLl6、LL8、KL15(一)参数信息梁截面宽度0.3%梁截面高度
