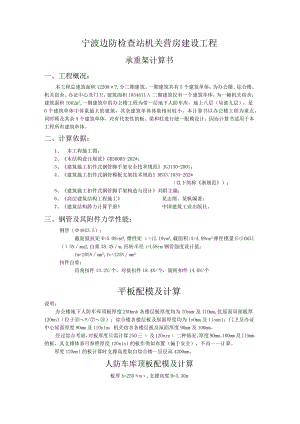

宁波边防检查站机关营房建设工程承重架计算书一、工程概况：本工程总建筑面积12208?,分二期建筑。一期建筑共有5个建筑单体，为办公楼、综合楼、机关宿舍、办证中心及门卫，建筑面积1054611二期建筑仅有一个建筑单体，为一幢机关宿舍，建筑面积1662m2o一期建筑中的办公楼工程为带一层地下人防车库，地上八层（局部九层），是6个建筑单体中体量最大的建筑，其余建筑单体体量相对较小，本计算书以办公楼工程为重点，同时顾及其余5个建筑单体，对有代表性的板、梁和柱进行统一配模设计，因而计算书适用于本工程所有建筑单体。二、计算依据：1、本工程施工图；2、木结构设计规范GB50005-202*；3、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；4、建筑施工扣件式钢管模板支架技术规范DB33/1035-202*（以下简称浙规范）；5、建筑施工扣件式钢管脚手架构造与设计刘群主编；6、高层建筑结构工程施工某志缙、某帆编著；7、建筑结构静力计算手册中国建筑工业出版社。三、钢管及其附件力学性能：钢管（48X3.5）：截面抵抗矩W=5.08cm?,惯性矩=i2.19cm4,截面积:A=4.89cm2弹性模量E=206Xl（）5Nmm2,自重38.4Nm,回转半径i=L58cm钢管强度设计值：fm=205Nmm2,fv=125Nmm2扣件自重：直角扣件13.2N/个，对接扣件18.4N/个，旋转扣件14.6N/个平板配模及计算说明：办公楼地下人防车库顶板厚度25Omnb各楼层板厚度均为IOomm及IlOmm,仅屋面局部板厚12OmnI（位于®/）；综合楼各楼层板及屋面厚度均为IoOmm及Ilomn1；门卫及办证中心屋面厚度90mm及IlOnIm；机关宿舍各楼层板及屋面厚度90mm及100mm。经过综合考虑，对板厚度只需计算250三及120nrn二种情况，厚度90mm、100mm及IlOmm的板，其支撑体系可参照厚度12OnInl的板作类似布置（偏于安全），不再一一计算。厚度12Omnl的板计算时支撑高度取自综合楼一层层高4200mm。人防车库顶板配模及计算板厚h=250m,支撑高度H=3.30m参照以往同类工程经验，决定采用：碎板底模为18厚胶合板，内楞（方木50X70）300,外楞及支撑体系采用巾48X3.5钢管，立杆纵距L=900mm,立杆横距Lb=700mm,步距h=1600mm,以此验算模板及支撑体系的安全性。模板支架立面及楼板支撑架荷载计算单元见见图（一）。模板支架立面图楼板支撑架荷载计算单元图（一）一、碎板底模（胶合板）计算：按三跨连续梁计算，梁高h=18,梁宽取b=700,跨度300,见图（二）。300300面板计算简图图（二）静均布荷载标准值：q1=(24+l.1)×0.25X0.70+0.30X0.70=4.60KN/m注：板底模板自重取0.3KNm2活均布荷载标准值：q2=(l.0+2.0)×0.70=2.10KN/m注:施工人员及设备荷载取LOKN/m?,振捣佐荷载2.0KN/m2W=bh26=70×l.876=37.80cm3I=bh312=70×1.8712=34.02cm,(1)抗弯强度计算：。=M/Wfm,fm=15Nmm2不考虑活荷载的最不利分布(跨度小，仅为300),贝hM=YGXMgk+L4X=1.35×(0.100×4.60×0.302)+1.4×(0.100×2.10×0.302)=KN.m2KN.mO=0.082X10737.8×IOa=2.17Nmm2<15Nmm2=fm满足要求。(2)抗剪强度计算：=3Q2bhfv,fv=1.4Nmm2Q=O.6qL=0.6×(1.35×4.60+1.4×2.10)×0.3=1.647KN=3×1.647×107(2×700×18)=O.20Nmm2<1.4Nmm2=fv满足要求。(3)刚度计算此时荷载仅取静荷载标准值Q，最大挠度V为：V=0.677q1LV100EIV,V=L150,E=6000Nmm2V=0.677×4.60×3007(100×6000×43.74×10,)=0.095mm<2.0mm=300/150=L/150满足要求。二、纵向水平杆(模板内楞50X70方木)计算：按三跨连续梁计算,梁宽b=60,梁高h=80,跨度700,见图(三)。700I700I700方木楞计算简图(11三)图(三)q静=Rbi/L=1.1X4.60X0.3/0.7=2.169KN/mq活=Rb?/L=1.1×2.10×0.3/0.7=0.990KN/mW=bh26=5×726=40.83cm3I=bh312=5×7712=142.92cm4抗弯强度计算：O=M/Wfm,fm=13Nmm2考虑活荷载的最不利分布(跨度较大，为900),贝卜M=Yg×Mck+1.4×Mqk=1.35×(0.100×2.169×0.702)+1.4×(0.117×0.990×0.702)=0.223KN.m=0.223×IO6/40.83×IO3=5.46Nmm2<13Nmm2=fm满足要求。(2)抗剪强度计算:3Q2bhfv,fv=1.3NmfQ=O.600q静L+0.617q活L=O.600×1.35×2.169×O.7+0.617×1.4×0.990×O.7=1.828KN=3×1.828×107（2×50×70）=O.78Nmm2<1.3Nmm2=fv满足要求。刚度计算此时荷载仅取静荷载标准值小，最大挠度V为：V=0.677qfifl7100eiv,v=l150,E=9000n11u112V=0.677X2.168×7007（100X9000×142.92×10,）=0.27mm<4.67mm=700/150=L/150满足要求。三、横向水平杆（模板外楞48X3.5横向钢管）计算：按简支梁计算（按简支梁计算依据参见浙规范5.2.5条），跨度900,计算简图见图（四），横向水平杆受内楞（方木）传下荷载，理论上应为集中力，但因实际施工时内楞相对于横向水平杆布置的正确定位难以确定，现按均布荷载计算，相应静、活均布荷载标准值为：qRF0.30×0.7+（2.4+1.1）×0.25×0.7=4.60KN/mq活二（1.0+2.0）×0.7=2.10KN/m（1）抗弯强度计算：。=M/Wfm,fm=205Nmm2M=c×+l.4×Mw=1.35×0.125qwL2+1.4×0.125qi,ljL2图（四）=1.35×0.125×4.60X0.92+1.4×0.125×2.10X0.92=0.93KN.mO=0.93X1075.08×IO3=183Nmm2<205Nmm2=fm,满足要求。（2）抗剪强度计算：=2Qd0t<fv,fv=125Nmm2（d。为钢管中径）Q=0.5X1.35Xq静XL+0.5X1.4Xq活XL=0.5×1.35×4.60×0.9÷0.5×1.4×2.10X0.9=4.12KN=2×4.12×107X（48-1.75）X3.5=16.2Nmm2<125Nmm2=fv满足要求。（3）刚度计算此时荷载仅为静载标准值：q沛=4.60KN/mV=5qfffL7384EI=5×4.60×9007(384×2.06×10×12.19×10,)=1.56mm<6mm=900/150=L150,且小于IOmm满足要求。四、扣件抗滑移计算：上述三、(2)条中Q值2倍即为主扣件受力值。主扣件受力(按2层及2层以上模板支架考虑)：1.05×R=1.05×2×4.12=1.05X8.24=8.65KN<12KN=双扣件抗滑承载力采用双扣件抗滑能满足要求。五、立杆的稳定性计算：单根立杆复盖面积为La×Lb=900×700mm2,立杆顶端轴向力设计值即为上述四、条中主扣件受力值R=8.24KNo(1)>立杆底脚处轴力NUt计算：脚手架钢管及配件自重N。计算：、立杆以及纵向、横向钢管及扣扣件自重：Nig×H=0.1291X3.30=0.427KNg(0.1294KNm)取自建筑施工扣件式钢管脚手架安全技术规范JGJI30-2001附录A。、剪刀撑自重：规范中的歌已经考虑了单面剪刀撑的自重，按最不利情况计，立杆处于双向剪刀撑交叉处，尚需增加另一面剪刀撑的自重，设剪刀撑与地面夹角为。二60。，查计算依据5,剪刀撑单位面积自重：Gj=6.3432/(cosXsina)+2.2462/(La×sina)×IO3KNm2以Q=60°,L=0.9m代入，Gj=17.53X103KNm2增加一面剪刀撑引起的立杆轴力增量用为：N2=17.53X103X30-0.25-0.018)X0.9=0.048KN从而脚手架自重引起立杆底部轴向力标准值N。为：N0=N1+N2=0.427+0.048=0.475KN立杆底部总轴向力设计值NU,为：Nut=R+1.35×N0=8.24+1.35X0.475=8.88KN(2)、计算长度1。及稳定折减系数:按浙规范5.3.3条，计算长度1。取以下二式计算结果的最大值：I0=h+2aa=482+70=94mmI0=KuhK=L163,=1.329注：式采用h=1600mm,a=94mm式采用h=1600mm,Lil=900mm,Lb=700mm按式计算：I0=1600+2×94=1788mm按式计算：I0=1.163×1.329×1600=2473mm从而：I0=max1788,2473=2473mm(3)、立杆的稳定性计算：按浙规范5.3.2-3条,不组合风荷载，按2层及2层以上模板支架时：1.05NuAK11f,f=205Nun2支撑高度3.30m<4.0Om,取KH=1.0=l0i=2473/1.58X10=157查表得：=0.284A=4.89cm21.05X8.88X107(0.284X489XLO)=67Nmm2<205Nmm2立杆稳定性满足要求。其余楼板、屋面板配模及计算板厚h=120mm,支撑高度H=4.20m参照以往同类工程经验，决定采用：砂板底模为18厚胶合板，内楞（方木50X70）300,外楞及支撑体系采用少48X3.5钢管，立杆纵距L=900mm,立杆横距Lb=900mm,步距h=1600mm,以此验算模板及支撑体系的安全性。模板支架立面及楼板支撑架荷载计算单元见图（一）。模板支架立面图士!位：（mm）楼板支撑架荷载计算单元图（一）一、碎板底模（胶合板）计算：按三跨连续梁计算，梁高h=18,梁宽取b=900,跨度300,见图（二）。300I300I300面板计算简图图（二）静均布荷载标准值：q尸（24+1.1）X0.12X0.90+0.30X0.90=2.981KN/m
