    某美术馆模板内承重架施工专项方案范文.docx

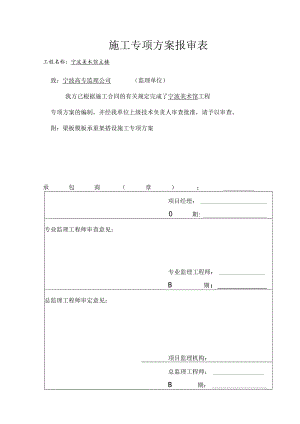

    施工专项方案报审表工程名称:宁波美术馆主楼致:宁波高专监理公司(监理单位)我方已根据施工合同的有关规定完成了宁波美术馆工程专项方案的编制,并经我单位上级技术负责人审查批准,请予以审查。附:梁板模板承重架搭设施工专项方案承包商(章):项目经理:0期:专业监理工程师审查意见:专业监理工程师:B期:总监理工程师审定意见:项目监理机构:总监理工程师:B期:宁波美术馆工程承重架专项施工方案编制人:职务(称):审核人:职务(称):批准人:职务(称):批准部门:浙江曙光建设集团某年十月三日一、工程概况:宁波美术馆主楼是在原轮船码头客运大楼拆除重建,本工程为现浇框架结构,建筑檐高为19米。建筑面积为16250M2,结构层高为2.7M、3.6M、5.4M、6.3M、6.9M层高高度不一致,工程结构较复杂,支模承重架按不同层高,对立杆纵横距离分别考虑,现浇梁板模板采用e48钢管支撑。二、搭设方案确定1、本工程模板采用18厚九夹板,承重系统为小48*3.5扣件式钢管。在搭设高度小于3.6时、主梁及次梁位置立杆纵距为L2米,横距为L2米,步距为L5米,立杆基底处设纵横向扫地杆,其承重架平面图及立面图布置如下:CCLCCCV-CLCJL)CLCLCCCr杆JC)CCCdC200$C12()0dCLL,C工C一、C次梁、CJI)CCCCCCCXCCCOOC)CO承重架平面图楼面承重架立面图2、验算:1、恒载:扣件式脚手架钢管重gkl=O.1218KN/M,高度H=3.5M立杆纵距L=L2M,立杆横距L=L2米,步距为L5米。模板及支架自重取gk2=0.5KNM2新浇碎自重取gk3=25kNM0.2M=5KNM22、活荷载施工及设备自重取gk4=lKNM2振捣碎荷载取gk5=2KNM248钢管壁厚3.5,立杆截面面积=489三2,立杆的截面抵抗矩W=5.08*IO3MM3立杆回转半径r=15.8MM,钢材抗压强度设计值fc=0.205KNmm2恒载Ngk=Higkl+(gk2÷gk3)*LaLb=O.1218*3.5+(0.5+5)*l.2*1.2=8.35KN活载Nqk=LaLb(gk4+gk5)=l.2*1.2*(1+2)=4.32KN2、脚手架整体稳定性验算:N=L2Ngk+l.4Nqk=l.2*8.35+1.4*4.32=16.07KN不组合风荷载时NAFO.9rm=L0/i=2.1/0.0158=133查表(P=O.371rm=L502FAO.9rm=0.371*489*0.205/0.9*1.502=27.51>16,07故该设计能满足整体稳定性要求三、对于层高大于5.4米承重架,按最大层高6.9米考虑承重架计算,主梁截面尺寸为300*800,主梁最大跨度为12M,板厚为100,根据以上特点,对承重架支模系统要求较高,其立杆搭设,纵横向水平拉杆,纵向剪刀撑及水平剪刀撑的设置必须符合JGJ130-2001有关建筑施工扣件式钢管脚手架安全技术规范要求,严格把关,搭设完毕,经监理工程师及技术负责人组织验收合格后方能浇捣碎,其承重架的平面图与立面图如下:600012000承重架平面图楼面承重架立面图验算:1、恒载:查表扣件式脚手架钢管重gkl=O.1052KN/M高度H=6.7M,立杆纵距取La=0.7M立杆横距L=LOM步距为L5米模板及支架自重取gk2=lKNM2新浇钢筋砂自重取gk3=25KNM0.25M=6.25KN/M22、活荷载:施工人员及设备自重取gk4=1.5KNM2振捣碎荷载取gk5=2KNM23、脚手架整体稳定性验算:=0.1052*6.7+(1+6.25)*0.7*1=5.78KN=0.6*0.9*(1.5+2)=1.89KNN=l.2Ngk÷1.4NqkN=L2*5.78+1.4*1.89=9.58不组合风载时NFA0.9m=L0i=L5*2.3/0.0158=218.4查表=0.144m=1.59*(1+rj)(l+l.17j)=l.59*(1+0.327)/(1+1.17*0.327)=1.526(pAF/0.9m=0.144*0,205*489/0.9*1.526=10.51>N=9.58故整体稳定性满足要求4、构造要求1、 底层满堂承重架地基应平整夯实,并用20CM塘渣用挖机夯实,在立杆底铺20CM宽木垫板。2、 立杆应优先采用对接扣件,若采用搭接,搭接长度应大于800MM,且不少于两个扣件连接,搭接位置应错开。3、 立杆基底设纵横向扫地杆,模板支架四边与中间每隔四排支架,立杆应设置一道纵向剪刀撑,每步架纵横向必须全数设置水平拉杆。4、 对杆件连接的每个扣件拧紧程度进行检查,扣件的拧紧程度40-60N.M到40-60N.Mo浙江曙光建设总承包公司宁波分公司宁波美术馆项目部202*年10月3日模板及承重架拆除安全技术措施1、拆底模前,对梁板跨度小于8米的现浇碎梁板,采用回弹仪测量税强度,达到设计强度的75%时,可提出申请报告,经技术负责人及监理工程师签证后,准许拆模。对于梁跨度大于8米的必须达到设计强度的100%才准许拆模。2、拆承重架的顺序按搭设反程序进行拆除,即纵横水平拉杆剪刀撑-a纵横立杆,严禁将承重架全部拆除后再拆梁板模板,应按分段分块拆承重架再拆梁板模板。3、拆除模板一般用长撬棒,在拆除楼板模板时,要注意整块模板掉下,拆模人员不得站在拆除部位下方,防止模板突然掉落伤人。4、拆模间歇时,应将活动的模板、牵杆、支撑等运走或妥善堆放,防止因踏空扶空而坠落。5、拆模必须一次性拆清,不得留下无撑模板,拆下的模板要及时清理,归类堆放整齐。安全生产十项注意事项:一、工作前穿戴好规定的劳动防护品,检查设备及作业场地,做到安全可靠。二、不违章作业,并监督制止他人违章作业。三、不准擅自开动别人操作的机械,电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落,严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时,应切断电源并悬挂警示牌,取牌人应是挂牌人。开机时发出信号,听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥,密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火,不乱扔垃圾。八、不在厂内无证驾驶机动车辆,机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中,不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
