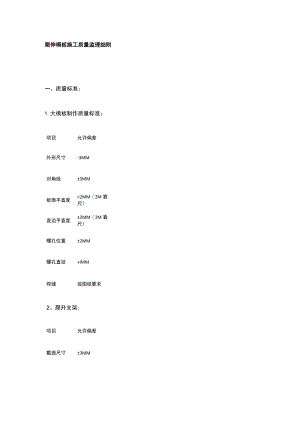

爬伸模板施工质量监理细则.docx

爬伸模板施工质量监理细则一、质量标准：1.大模板制作质量标准：项目允许偏差外形尺寸-3MM对角线±3MM板面平直度<2MM（2M靠尺）直边平直度±2MM（2M靠尺）螺孔位置±2MM螺孔直径+IMM焊缝按图纸要求2、爬升支架:项目允许偏差截面尺寸±3MM立柱7寸底座1%的垂直度螺孔位置+2MM螺孔直径+IMM焊缝按图纸要求3、大模板安装质量标准：项目允许偏差拼链舞隙<3MM拼缝处平整度<2MM垂直度<3MM或l%o标高±5MM4、爬支支架安装质量标准：项目允许偏差标高±5MM垂直度5MM或l%o5、穿墙螺栓安装质量标准：允许偏差螺孔直径螺孔位置紧固扭矩±2MM+5MM40-50NM（用0-150N.M扭力扳手测）6、门窗洞口质量检查标准：项目允许偏差单个门窗口水平5MM单个门窗口垂直5MM楼层洞口水平±20MM楼层洞口垂直±15MM7、混凝土墙体施工质量标准(JGJ3-91)项目允许偏差(MM)轴线位移5垂直度5全高H/1000,30±30全高截面尺寸+5,-2表面平整48、墙体质量检查标准（JGJ20-84）项目允许偏差（MM）大角垂直20楼层高度±10全楼高度±20内墙垂直5内墙表面平整5（2M靠尺）内墙厚度+2内墙轴线位移10预制楼板搁置长度±109、预埋件、预留孔洞的质量标准：项目允许偏差（MM）预埋钢板中心线位移预埋管预留孔中心线位移3预埋螺栓中心线位移2预埋螺栓外露长度+10,-0预留洞中心线位移10预留洞截面内部尺寸+10,-0二、风险分析：爬升模板体系从爬升方式上来说，有：1、架子爬架子；2、模板爬模板；3、模板爬架子，架子爬模板三种。无论采用哪一种方法，均是以一部分固定，另一部分以此为支承进行爬升。所以固定部分要可靠，所有模板连接螺栓要拧紧，特别是穿墙螺栓要按施工组织设计要求，一只不能少,螺栓的拧紧程度要达到4050NM,每次爬升前先作试爬升，要求穿墙螺栓受力处的混凝土强度达到IOMPa以上（所以试块要作二组），爬升过程中要稳起稳落，防止大幅度摆动和碰撞，遇到大风，一般应停止作业，爬升模板最大质量事故就是模架倒塌，所以必须严格按施工方案拟定的程序进行,尚要结合现场的实际情况。此外，由于是大块模板，在混凝土灌筑时，应注意分层，均匀投料，防止产生烂根，混凝土不均匀等质量通病，止匕外，垂直偏差应在每一层及时纠正。三、控制点:项目要点1、防止模架倒塌正式爬升前作全面检杳(2)检查各爬升单元是否分开收紧钢丝绳后，再拆穿墙螺栓是否有人指挥，有晃动和与其他构件相轧现象一个爬升单元是否一个班内完成,不过夜不良气候的影响爬升后固定是否可靠2、确保墙板混凝土质量墙模板橡皮压条是否完好(防止漏浆)混凝土灌筑方法是否正确模板爬升后，墙体混凝土质量检查，缺陷的处理四、预检项目：1、施工方案要有详细的施工说明，爬升模板四大部分安装及拆除的顺序2、放线轴线控制桩，水平点(2)每层的墙位线，门窗洞口线符合施工图3、预留洞、预埋件位置符合施工图要求,固定是否可靠五、实测抽查：项目抽查要点1、模板、爬架制作质量应符合质量标准2、模板、爬架安装质量应符合质量标准3、螺栓数量全部螺栓孔都配足螺栓，个别无法装要采以措施4、预埋件、预留孔洞符合图纸要求且固定可靠5、模板下端橡皮压条防漏浆用，损坏、变形要更换六、旁站检查；1、脱搅剂涂刷涂刷均匀2、安装、拆除顺序方法严格按施工方案3、混凝土灌筑方法分层下料点分散，严禁赶浆门窗洞口均浇灌七、试验项目：项目说明1、试爬升模板安装完毕对所有连接螺栓和穿墙螺栓进行紧固检查,经试爬升验收合格才可投入使用2、穿墙螺栓的紧用扭力扳手测定达到4050NM固八、提供资料：1、爬模施工组织设计2、爬升模板爬架制作质量验收记录3、质量检验评定表4、技术核定单5、模板验收记录6、爬模施工中重大问题处理记录7、模板爬升记录
