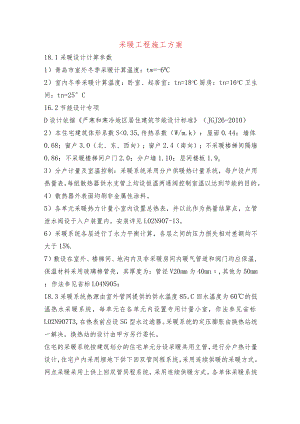

采暖工程施工方案18.1采暖设计计算参数1）青岛市室外冬季采暖计算温度：tw=-60C2）室内冬季采暖计算温度：卧室、起居室：tn=18oC厨房：tn=16oC卫生间：tn=25°C16.2节能设计专项D设计依据严寒和寒冷地区居住建筑节能设计标准（JGJ26-2010）2）本住宅建筑体形系数S<0.35,传热系数（W/m.k）：屋面0.44；墙体0.68；窗户3.0（北、东、西向）；窗户2.4（南向）；不采暖楼梯间隔墙0.86；不采暖楼梯间户门2.0；分户墙1.10；层间楼板1.9o3）分户计量及室温控制：采暖系统采用分户供暖热计量系统，每户设户用热量表，每组散热器供水支管上均设恒温两通阀控制室温以达到节能的目的。4）散热器外表面均刷非金属性涂料。5）各单元采暖热力计量小室内设置总热表，并以此作为热量结算点，立管泄水阀设于入户装置内。安装详见L02N907-13。6）采暖系统各层进行了水力平衡计算，各层之间的压力损失相对差额均不大于15%.7）敷设在室外、楼梯间、地沟内及非采暖房间内暖气管道和阀门均应保温,保温材料采用玻璃棉管壳，其厚度为：管径V20mm为40mn,其他为50mm；作法参见省标L04N905；18.3采暖系统热源由室外管网提供的供水温度85。C回水温度为60的低温热水采暖系统，每单元在各单元内设置专用计量小室，作法参见省标L02N907T3,在热表前应设SG型水过滤器。采暖系统的定压膨胀由换热站统一解决，换热站的设计由甲方另行委托。住宅的采暖系统按建筑划分的住宅单元分设采暖共用立管，进行分户热计量设计，住宅户内采用埋地下供下回双管同程系统，采用连续供暖的采暖方式。网点采暖采用上供上回双管同程系统，采用连续供暖方式。各单体采暖系统压力低区为0.8Mpa,高区为1.2Mpa,各单体高低区的划分均见各单体建筑的采暖系统图，各采暖系统的热负荷、系统阻力各单体建筑的采暖系统图。18.3散热器本建筑散热器计算时采用内腔无粘砂铸铁柱翼SCTZY2-100/6-8型；暖气片标准散热量为148.8w片，距地100nml挂壁安装.散热器最高承受压力0.8MPa,试验压力为L2MPa0散热器组对后，以及组装出厂的散热器在安装前应作水压试验。散热器外表面应涂刷非金属涂料。散热器与支管的连接方式如下：自力式恒温阀V-100D上0°B型型直通近座LPh铜球阀一18.5通风部分1）住宅卫生间、厨房设置集中排风道，采用变压式子母排气道，防止回流。网点卫生间有外窗的采用自然通风，没有外窗采用排气扇通风，换气次数为10次/h.2 ）每户每居室予留空调室外机、室内机的安装位置，并予留穿墙孔洞，根据面积的大小,卧室按1.0-1.5HP挂机考虑，厅内按1.5-3.OHP柜机考虑，详建筑专业图纸。3 ）1#楼消防电梯前室设正压送风系统，屋顶设有正压送风机,按装参见国标07K103-2,每层设有常闭型多叶送风口（设手动和自动开启装置），着火时开启着火层及上、下层的多叶送风口。4 ）空调器的电源插座的予留详电气专业图纸，冷凝水的排放见给排水专业图纸。5）电梯机房设机械排风、自然进风系统，排风换气次数为不小于10次h01.1 ）室外空调器的安装位置应考虑噪声（保证夜间小于或等于40dB）对居民的影响、安装检修的方便及排风回风气流不受阻挡。18.6 双管采暖系统中每组散热器设手动跑风门一个，散热器支管管径均为DN20。18.7 户内系统每一个热力用户供水管上设锁闭调节阀、水过滤器、热表、回水管上设锁闭阀等详见图纸，热计量表选用RH-H型。18.8 明装采暖管道采用内外壁热浸镀锌钢管。连接方式按照建筑给排水及采暖工程施工质量验收规范>>4.L3条执行。当管道的水流方向与排气方向一致时，其管道坡度为i=0.003;方向相反时，其管道坡度为i=0.005o散热器支管坡度为i=0.01o埋地部分采暖管道采用耐高温型PB管,PB管长期耐受温度85七，耐压LOMPa,使用年限不小于50年,外径为de25壁厚为2.3mm（DN20）,外径为de32壁厚为2.9mm（DN25）o与金属管道连接采用专用管件过渡。埋地部分采暖管道地面以下不得有任何形式的接头，走廊部分具体做法详见（L02N907-63方案七）户内部分具体做法详见（L02N907-62方案一）室内暗敷设管道的地面应设置明显标志，并告知用户妥善保护，不得剔凿割钻和钉填充层，不得向填充层内楔入任何物件，严防房屋装修或安装其它管道时损伤暗敷设管道。要求散热器及支立管的安装必须严格按照有关标准施工，以防集气。干管最高处设管径DN20自动排气阀及同管径闸阀。散热器回水支管设关断阀门。采暖管道穿卫生墙时上翻20Omnb避开卫生间防水层。干管最低处设DN25的泄水管及同管径闸阀。管道的固定、活动支架吊装作法参见省标L07N903-925°所有采暖管道在穿墙、穿楼板时应设套管，作法参见省标L07N903-78。所有采暖管道在穿越外墙时应设DN200刚性防水套管。管道穿墙、穿楼板处的缝隙用非燃烧材料填实。18.9水压试验系统安装完毕，管道保温之前应实行水压试验。试验压力应结合本单体高区工作压力L2MPa低区压力O.8MPa及热力管网的资用压力。户内塑料管采暖系统试验压力高区为1.4MPa,低区为1.0MPa（系统入口处），同时在系统顶点的试验压力不小于0.GIPa,应在试验压力下Ih内压力降不大于0.05MPa,然后高区降至1.3MPa低区降至0.9MPa,1稳压2h,压力降不大于0.03MPa,同时各连接处不渗、不漏。钢管立干管的试验压力高区为1.4MPa,低区为LOMPa（系统入口处）。采暖系统在试验压力下10分钟内压力降不大于0.02MPa,降至工作压力后检查,不渗、不漏为合格。18.10采暖系统安装竣工并经试压合格以后，应对系统进行冲洗1）冲洗前应将管道上安装的平衡阀、热表、水过滤器、温度计、调节阀及恒温阀等拆除，待冲洗合格后再安装。2）采暖系统供回水管用清水冲洗，冲洗时以系统所能达到的最大的压力和流量进行，反复注水排水，直至排出水中不含泥沙、铁屑等杂质，且排出的水色和透明度与入口水目测一致为合格。18.11采暖系统经试压和冲洗合格后，即可进行初调节1）在室内采暖系统调试之前应进行室外管网的流量平衡，应采用专用仪表对每个室内采暖热力入口内的平衡阀进行调节，使每一个入口的流量达到设计流量，并作好标定工作。2）通过调节采暖系统中各立管上的调节阀，使系统个管段的流量达到设计流量，以使各个房间的室内温度与设计温度相一致或保持一定的温差（温差不大于2。C）合格，待各环路达到平衡后且运行正常后方可验收。采暖工程管道安装除符合给排水管道安装要求外，要符合以下要求：采暖管道安装时要注意管道的坡度及坡向，严禁倒坡。采暖系统主管分环路部位，不得直接采用T型连接，采暖管道变径应用异径管箍或缩口焊接，横管采用偏心变径，立管采用同心变径,变径位置距支点不大于300mnio采暖管道安装应按规范要求设固定支架和活动支架。散热器安装前应进行试压。
