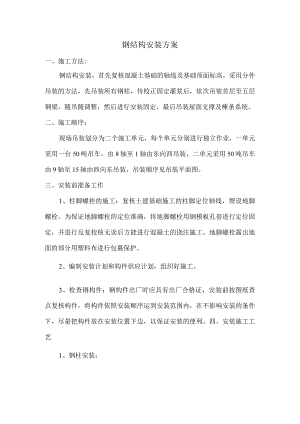

钢结构安装方案.docx

钢结构安装方案一、施工方法:钢结构安装，首先复核混凝土基础的轴线及基础顶面标高，采用分件吊装的方法，先吊装所有钢柱，待校正固定灌浆后，依次吊装首层至五层钢梁，随吊随调整，然后进行安装固定，最后吊装屋面支撑及楝条系统。二、施工顺序：现场吊装划分为二个施工单元，每个单元分别进行独立作业，一单元采用一台50吨吊车，由8轴至1轴由东向西吊装，二单元采用50吨吊车由9轴至15轴由西向东吊装，吊装顺序见吊装平面图。三、安装前准备工作1、柱脚螺栓的施工：复核土建基础施工的柱脚定位轴线，埋设地脚螺栓。为保证地脚螺栓的定位准确，将地脚螺栓用钢模板孔套进行定位固定，并进行反复校核无误后方能进行混凝土的浇注施工。地脚螺栓露出地面的部分用塑料布进行包裹保护。2、编制安装计划和构件供应计划，组织好施工。3、检查钢构件：钢构件出厂时应具有出厂合格证，安装前按图纸查点复核构件，将构件依照安装顺序运到安装范围内，在不影响安装的条件下，尽量把构件放在安装位置下边，以保证安装的便利。四、安装施工工艺1、钢柱安装：吊装前首先确定构件吊点位置，确定绑扎方法，吊装时做好防护措施。钢柱起吊后，当柱脚距地脚螺栓约30-40CM时扶正，使柱脚的安装孔对准螺栓，缓慢落钩就位。经过初校待垂直偏差在20MM内，拧紧螺栓，临时固定即可脱钩。2、钢梁吊装：钢梁吊装在柱子复核完成后进行，钢梁吊装时采用两点对称绑扎起吊就位安装。钢梁起吊后距柱基准面100MM时徐徐慢就位，待钢梁吊装就位后进行对接调整校正，然后固定连接。钢梁吊装时随吊随用经纬仪校正，有偏差随时纠正。3、墙面棵条安装：模条截面较小，重量较轻，采用一钩多吊或成片吊装的方法吊装。楝条的校正主要是间距尺寸及自身平直度。间距检查用样杆顺着楝条杆件之间来回移动，如有误差，放松或拧紧螺栓进行校正。平直度用拉线和钢尺检查校正，最后用螺栓固定。五、安装校正1、钢柱校正：钢柱垂直度校正用经纬仪或吊线锤检验，当有偏差时采用千斤顶进行校正，标高校正用千斤顶将底座少许抬高，然后增减垫板厚度,柱脚校正无误后立即紧固地脚螺栓，待钢柱整体校正无误后在柱脚底板下浇注细石混凝土固定。2、钢梁校正：钢梁轴线和垂直度的测量校正，校正采用千斤顶和倒链进行，校正后立即进行固定。六、高强螺栓施工1、高强螺栓在施工前必须有材质证明书质量保证书、必须在使用前做复试。2、高强螺栓设专人管理妥善保管，不得乱扔乱放，在安装过程中，不得碰伤螺栓及污染脏物，以防扭距系数发生变化。3、高强螺栓要防潮、防腐蚀。4、安装螺栓时应用光头撬棍及冲钉对正上下或前后、连接板的螺孔，使螺栓能自由投入。5、若连接板螺孔的误差较大时应检查分析酌情处理，若属调整螺孔无效或剩下局部螺孔位置不正，可使用电动绞刀或手动绞刀进行打孔。6、在同一连接面上，高强螺栓应按同一方向投入，高强螺栓安装后应当天终拧完毕。
