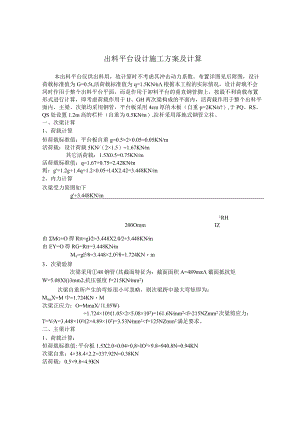

出料平台施工方案范文.docx

出料平台设计施工方案及计算本出料平台仅供出料用，故计算时不考虑其冲击动力系数。布置详图见后附图，设计荷载标准值为G=0.5t,活荷载标准值为q=1.5KNn根据本工程的实际情况，设计荷载不会同时作用于整个出料平台平面，而是作用于卸料平台的垂直钢管脚上，按最不利荷载布置形式进行计算，即考虑荷载作用于IJ、GH两次梁构成的平面内，活荷载作用于整个出料平面内，主梁、次梁均采用钢管，平台板采用4cm厚的木板（自重p=2KNn?）,于PQ、RS、QS处设置1.2m高的栏杆（自重为0.5KNm）,拉杆采用落地式钢管立柱。一、次梁计算1、荷载计算恒荷载标准值：平台板自重g=0.5×2×0.05=0.05KN/m活荷载：设计荷载5KN（2×1.5）=1.67KNm其它活荷载：1.5X0.5=0.75KN/m活荷载标准值：q=1.67+0.75=2.42KNm则：g'=1.2g+1.4q=1.2×0.05+l.4X2.42=3.448KN/m2、内力计算次梁受力简图如下g'=3.448KN/m1RH200OmmIZ由Mg=O得Rh=gl2=3.448X2.02=3.448KNm由EY=O得RG=Rh=3.448KNmM=gl28=3.448×2.028=1.724KNm3、次梁验算次梁采用48钢管(其截面特征为：截面面积A=489m截面抵抗矩W=5.08Xl()3mm2,抗压强度f=215KNmm2)次梁自重所产生的弯矩很小可忽略，则次梁跨中最大弯矩即为：MmaX=M中=1.724KNM次梁正应力：O=MmaX/(1.05W)=1.724×106(1.05×2×5.08×103)=161.6Nmm2<f=215NZmm2次梁剪应力：T=VA=3.448×103(2×4.89×102)=3.53Nmm2<f=125NZmm2满足要求。二、主梁计算1、荷载计算：恒荷载标准值:平台板1.5X2.0×0.04×0,8×IO3×9.8=940.8N=0.94KN次梁自重：4×38.4×2.2=337.92N=0.38KN活荷载：0.5×9.8=4.9KN其他活荷载：1.5×2×1.5=4.5KNgz=1.2g+1.4q=1.2×(0.94+0.38)÷1.4×(4.9+4.5)=1.584+13.16=14.74KN14.74/4=3.685KN2、内力计算：3.447+0.038/2=3.467KN3.685Ai3.46713.467I3.685AaMGERbHa500500500由Ma=O得3.685+3.467×0.5+3.467×l+3.685×1.5-1.5×Rb=0得：Rb=7.15KNRA=RB=7.15KN所以最大弯距为:MmaX=3.467X0.5=1.734KNM主梁正应力：=Mmax/(1.05W)=1.734×10.6/(1.05×2×5.08×103)=164.98NMM2<f=215NMM2主梁剪应力：T=VA=3.467×1032×4.89×1O2=3.554NMM?<f=215NMM2所以满足要求。芳草苑住宅7#、9#、10#楼出料平台施工方案-2-安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
