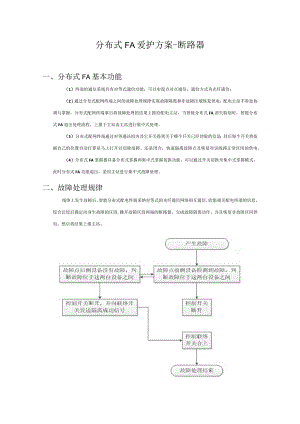

分布式FA爱护方案-断路器一、分布式FA基本功能（1）终端的通信系统具有对等式通信功能，可以实现点对点通信，通信方式为光纤通信：（2）通过分布式配网终端之间的故障处理规律实现故障隔离和非故障区域恢复供电，配电主站不参加协调与掌握，分布式配网终端事后将故障处理的结果上报给配电主站，当智能分布式FA消失特别时，智能分布式FA退出处理流程，上报于主站由主站进行集中式处理。（3）分布式配网终端通过对等通讯组内其它开关得到关于哪个开关已经切除的信息；其后每个开关将依据自己的位置自动打算是马上打开以切除故障、还是闭合，快速隔离故障点及恢复对该线路正常区间的供电。（4）分布式FA掌握器具备分布式掌握和集中式掌握切换功能，可以通过开关切换至集中式掌握模式，此时分布式FA功能退出，采用主站进行集中式故障处理。二、故障处理规律线络上发生故障后，智能分布式配电终端采纳对等式的光纤通信网络相互通信，收集相关配电终端的信息，综合比较后确定动身生故障的区段,跳开故障区段两端的断路器，完成故障隔离动作，并且恢复非故障区间供电，然后将结果上报主站。三、故障处理流程1上图为正常运行的手拉手环路，负4为联络开关。上图中负2与负3之间发生故障。上图为故障隔离后和线路状态当线路上发生故障后，变电站出口、负1、负2上的掌握器均检测到故障，负3掌握器未检测到故障，则故障点前后的两个开关为隔离开关，跳开这两个开关（如上图所示负2和负3）,完成故障隔离。4、非故障区域恢复故障隔离胜利后，掌握器掌握联络开关（上图负4）合闸，恢复非故障区域供电在上述整个过程中，故障处理时间大约如下表（此为测试后的最大用时，可能有肯定误差）序号处理步骤单步用时1故障点前侧开关跳闸300ms2故障点后侧开关跳闸1500ms3合上联络开关3000ms
