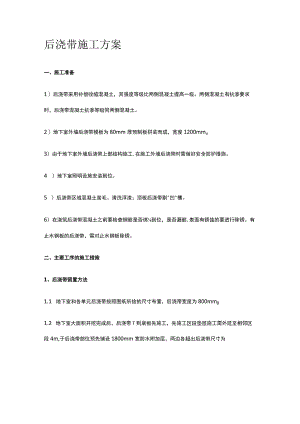

后浇带施工方案.docx
后浇带施工方案一、施工准备1）后浇带采用补偿收缩混凝土，其强度等级比两侧混凝土提高一级。两侧混凝土有抗渗要求时，后浇带混凝土抗渗等级同两侧混凝土。2）地下室外墙后浇带模板为80mm厚预制板拼装而成，宽度1200mmo3）由于地下室外墙后浇带上部结构施工,在施工外墙后浇带时需做好安全防护措施。4 ）地下室照明设施安装到位。5 ）后浇带区域混凝土凿毛、清洗浮渣；顶板后浇带剔"凹"槽。6）在浇筑后浇带混凝土之前要检查钢筋是否绑到位，是否漏筋,表面有锈蚀的要进行除锈。有止水钢板的后浇带，需对止水钢板除锈。二、主要工序的施工措施1、后浇带留置方法1.1 地下室和各单元后浇带按照图纸所给的尺寸布置，后浇带宽度为800mm1.2 地下室大面积开挖完成后，后浇带T则底板先施工，先施工区段垫层施工需外延至相邻区段4m,于后浇带部位预先铺设1800mm宽防水附加层，两边各超出后浇带尺寸为500mmo绑扎完底板、梁钢筋后，将后浇带尺寸放线于底板筋上，用双层快易收口网将后浇带隔开,后浇带内侧用钢筋梯固定住快易收口网。施工大样如下图。1.3 楼板梁安装完模板后根据设计图纸将后浇带的位置用墨线弹出然后按设计绑H钢筋，绑扎完后在后浇带位置支设快易收口网。1.4 剪力墙后浇带位置与梁板后浇带位置一致，绑完一侧剪力墙钢筋后，用双层快易收口网隔断。地下室月巴槽回填前对后浇带位置进行加强处理,具体做法如下图。1.5 膨胀加强带膨胀加强带留设同底板后浇带做法，加强带宽度为2000mm,侧面快易收口网改为（p5铅丝网，取消止水钢板设置，混凝土采用高一强度等级的膨胀混凝土，于原有楼板上下铁内侧加配三级钢l220Omm加强筋。膨胀加强带待两侧楼板混凝土达到拆模条件后即可施工浇筑混凝土。做法见下图：1.6 后浇带保护楼板及底板后浇带位置设置盖板保护，防止漏水及钢筋锈蚀，后浇带两侧砖砌一道50*100mm挡水坎，外侧各放两条50*100mm的木方，木方上搭13厚木胶合板，与木方钉牢。具体施工大样见下图。1.7 施工缝地下室外墙导墙施工缝埋设止水钢板，同时，地下室底板及侧墙采用同时浇筑的方式，主楼夹层结构外墙根部施工建采用埋设橡胶止水条的方式具体做法详见地下室防水施工方案。2、施工工艺流程2.1 地下室外墙后浇带施工：后浇带内浮渣清理T后浇带钢筋、止水钢板除锈T后浇带外侧预制板模板拼装外墙防水卷材及附加层施工防水保护层施工T室外土方回填T后浇带内侧模板安装T洒水湿润一后浇带混凝土浇筑一后浇带内侧模板拆除及养护。2.2 地下室底板后浇带施工：底板后浇杂物清理T底板后浇带钢筋及止水钢板除锈一底板后浇带两侧混凝土面凿毛一洒水湿润一后浇带混凝土浇筑一混凝土养护。23楼板后浇带施工：楼板模板支设（后浇带模板单独支设）T后浇带两侧楼板浇筑一后浇杂物清理T楼板后浇带钢筋及止水钢板除锈T楼板后浇带两侧混凝土凿毛一洒水湿润T后浇带混凝土浇筑一混凝土养护一后浇带底部模板拆除。3、后浇带模板施工3.1 梁板后浇带楼板后浇带模板采用梳子板为模板。该模板能有效控制钢筋保护层厚度，保证混凝土浆不外流，后浇带整齐美观。楼板后浇带处单独用一块1830mm模板进行支撑，后浇带处的主次龙骨及木模在后浇带两侧第二根立杆外50Omm距离处断开，后浇带范围模板支撑架单独支设，周边模板支撑架拆除时此处不得拆除，待后浇带混凝土浇筑完达到设计强度后再拆除。3.2 外墙后浇带单侧模板采用12mm厚胶合木模板,408Omm木方间距20Omm作竖肋,248×3.0钢管做主肋，在后浇带墙体内侧沿高度方向上中下设三道斜撑，第一道斜撑高度为离楼板800mm,三道斜撑间距1200mmo4、混凝土浇筑4.1 后浇带混凝土应在两侧混凝土龄期达到60天且经设计同意后再进行浇筑。4.2 后浇带采用掺膨胀剂的补偿收缩混凝土浇筑，水中养护14天后的限制膨胀率不应小于0.015%,膨胀剂掺量（胶凝材料总量的百分比）不宜大于12%o混凝土强度等级比两侧混凝土提高一级。对于地下室底板、外墙、顶板等有抗渗要求时，后浇带混凝土也须使用相同抗渗等级的混凝土浇筑。43在混凝土浇筑前后浇带内用水进行湿润，保证新老混凝土结合良好，浇筑时一定要注意施工链处的振捣必须密实，但也不可过振，浇筑时宜向施工转处逐渐推进。4.4 后浇带混凝土浇筑完后及时养护，其养护时间不少于14d04.5 后浇带拆模后，清理现场，将周转材料及垃圾清运。三、质量保证措施1、底板后浇带施工时地下水位应保持在底板以下。2、后浇带采用的膨胀剂、膨胀止水条必须检验合格后方可使用。3、外墙后浇带区域在进行外墙防水施工时，后浇区域墙面应施工防水"附加层"。4、后浇带混凝土浇筑前将接口处凿毛，用水冲洗干净。在接缝处要振捣密实，防止此处出现裂建而渗漏。后浇带混凝土初凝后，应及时覆盖养护。5、混凝土浇筑前检查后浇带钢筋绑扎是否有问题，将弯曲、割断的钢筋进行拉直和搭接,重新补齐保护层垫块，保证钢筋间距及位置正确。6、钢筋有锈蚀现象的要进行除锈，除锈时使用钢丝刷、纱布将铁锈打掉。四、安全保证措施1、由于后浇带独立支撑体系承受荷载有限，后浇带所在的梁板跨内禁止放置重物，防止支撑体系变形造成结构破坏。2、搭设好必要的浇筑脚手运输道，经检查符合施工和安全要求。3、后浇带下及其两侧各Im范围内的模板及支撑应确保受力和稳定。否则，可能会造成梁板上部裂缝或后浇带部位下挠，顶板面不平、下沉等质量缺陷。4、在其它部位的施工过程中，施工人员跨越后浇带时，应保持警惕，注意脚下是否踩实再通过，防止踩空后掉落造成伤害。5、后浇带浇筑结束后必须将现场清理干净，并由工长带队仔细检查作业面是否存在安全隐患，经确认无误后，方可离开。
