大筑建筑结构胶达到国家(A级胶指标)检验报告..docx

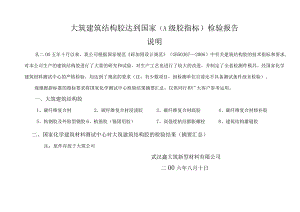

大筑建筑结构胶达到国家（A级胶指标）检验报告说明从二OO五年十月以来，我公司根据国家规范碎加固设计规范（GB503672006）中有关建筑结构胶的技术指标和要求,对本公司生产的建筑结构胶进行了大量的研究和试验，对生产工艺也进行了较大的改进，并制定了全套检测件模具。经国家化学建筑材料测试中心的严格检验，均达到了规范的要求（注：有少数项目，因检测单位目前还不具备测试条件故未检验）。现根据新标准的指标要求将国家化学测试中心检验结果摘要汇总，仅供同行和广大客户参考运用。一、大筑建筑结构胶1、碳纤维复合材2、碳纤维复合材浸渍胶3、碳纤维复合材底胶4、碳纤维复合材修补胶5、粘钢胶及外粘型钢胶6、植筋胶（锚固用胶）7、高强度粘结膨胀螺栓8、建筑结构灌缝胶二、国家化学建筑材料测试中心对大筑建筑结构胶的检验结果（摘要汇总）注：原件存放于大筑公司武汉鑫大筑新型材料有限公司二00六年八月十日国家化学建筑材料测试中心对大筑建筑结构胶的检验结果（摘要汇总）（一）、碳纤维复合材检测报告样品名称碳纤维复合材型号规格300g/m2报告日期2006.78序号项目名称技术指标检测结果单项评定高强度I级高强度II级1抗拉强度，MPa>3400230004043.4高强度I级2受拉弹性模量，MPa22.4X10'2.1×1052.4×IO5高强度I级3伸长率，%1.721.51.7高强度I级样品名称碳纤维复合材型号规格200g/m2报告日期2006.78序项目名称技术指标检测结果单项评定高强度I级高强度II级1抗拉强度，MPa23400230004356.6高强度I级2受拉弹性模量，MPa2.4×1052.1×1052.5×IO5高强度I级3伸长率，%21.721.51.7高强度I级检测结论所检项目的检测结果符合GB50367-2006混凝土结构加固技术规范报批稿单向织物（布）44.2条中单向织物（布）高强度I级的技术要求。（二）、碳纤维粘浸胶检测报告样品名称碳纤维粘浸胶型号规格（材质）改性环氧型报告日期2006.78序号项目名称技术指标检测结果单项评定A级B级1胶体性能抗拉强度，MPa24023062.6A级受拉弹性模量，MPa22.5XIO'21.5X10'3.0×103A级伸长率，%21.53.1A级抗弯强度，MPa250>40114.0且不呈脆性（碎裂状）破坏A级且不得呈脆性（碎裂状）破坏抗压强度，MPa27099.3A级2粘接能力钢一钢拉伸抗剪强度，MPa21421017.5A级钢一钢不均匀扯离强度，KN/m22021521.2A级与混凝土的正拉粘结强度，MPa22.5,且混凝土内聚破坏3.1A级检测结论所检项目的检测结果符合GB50367-2006混凝土结构加固技术规范4.5.3条中A级的技术要求。备注1、与混凝土的正拉粘结强度试验中，均为混凝土块破坏。2、混凝土强度等级：C40（三）、碳纤维粘浸底胶和修平胶检测报告样品名称碳纤维粘浸底胶型号规格（材质）改性环氧型报告日期2006.78序号项目名称技术指标检测结果单项评定1钢一钢拉伸抗剪强度，MPa21427.51合格2与混凝土的正拉粘结强度，MPa22.5,且混凝土内聚破坏2.64且碎破坏合格样品名称碳纤维修平胶型号规格（材质）改性环氧型报告日期2006.7-8序项目名称技术指标检测结果单项评定1胶体抗拉强度，MPa23053.88合格2胶体抗弯强度，MPa40,且不得呈脆性（碎裂状）破坏69.73,且不得呈脆性（碎裂状）破坏合格3与混凝土的正拉粘结强度，MPa22.5,且混凝土内聚破坏2.55,且碎拉坏合格检测结论所检项目的检测结果符合GB503672006混凝土结构加固技术规范454条的技术要求。备注1、与混凝土的正拉粘结强度试验中，均为混凝土块破坏。2、混凝土强度等级：C40（四）、粘钢胶及外粘型钢胶检测报告样品名称粘钢胶及外粘型钢胶型号规格（材质）改性环氧型报告日期2006.78序号项目名称技术指标检测结果单项评定A级B级1胶体性能抗拉强度，MPa23022557.41A级受拉弹性模量，MPa4.0×1033.0×103246X1()3A级伸长率，%21.31.65A级抗弯强度，MPa24523588.04,且不呈脆性（碎裂状）破坏A级且不得呈脆性（碎裂状）破坏抗压强度，MPa26526597.17A级2粘接能力钢一钢拉抻抗剪强度，MPa21521223.69A级钢一钢不均匀扯离强度，KN/m21621218A级钢一钢粘接抗拉强度，MPa23322540.64A级与校正拉粘结强度22.522.55.7A级检测结论所检项目的检测结果符合GB50367-2006混凝土结构加固技术规范455条中A级的技术要求。（五）、植筋胶（锚固用胶）检测报告样品名称植筋胶（锚固用胶）型号规格（材质）改性环氧型报告日期2006.7-8序号项目名称基材类型技术指标检测结果单项评定1胶体强度抗拉强度，MPa浇铸体>1843.1合格受拉弹性模量，MPa浇铸体25.2XIO?5.6×103合格受拉极限变形，浇铸体211合格抗弯强度，MPa浇铸体50（A级胶）54.7A级抗压强度，MPa浇铸体260107.7合格2钢一钢粘结强度钢一钢（钢套管法）拉伸抗剪强度，MPa钢一钢216（A级胶）22.31A级抗拉强度，MPa钢一钢22042.9合格钢一钢不均匀扯离强度，KN/m钢一钢2028.5合格3钢一碎粘结强度约束条件下钢筋与碎粘结，MPaC30,25,e=150mm钢一碎21116.8合格抗拉强度，MPa钢一碎22.51校破坏2.52合格检测结论及备注1、与混凝土的正拉粘结强度试验中，均为混凝土块破坏。2、混凝土强度等级：C403、所检项目的检测结果符合GB50367-2006混凝土结构加固技术规范4.5.5条中A级的技术要求和符合JGJ145-2004混凝土结构后锚固技术规程。
