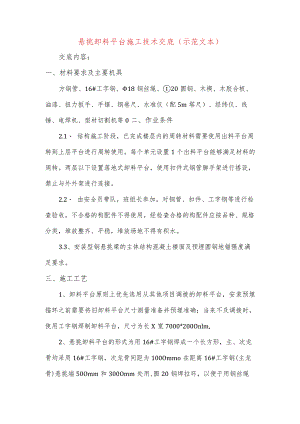

悬挑卸料平台施工技术交底(示范文本).docx

悬挑卸料平台施工技术交底（示范文本）交底内容：一、材料要求及主要机具方钢管、16#工字钢、18钢丝绳、20圆钢、木楔、木胶合板、油漆、扭力扳手、手锯、钢卷尺、水准仪（配5m塔尺）、经纬仪、线锤、电焊机、型材切割机等0二、作业条件2.1、 结构施工阶段，已完成楼层内的周转材料需要使用出料平台周转到上层平台进行周转使用。每个单元设置1个出料平台能够满足材料的周转。两层以下设置落地式卸料平台，使用扣件式钢管脚手架进行搭设，禁止与外外架进行连接。2.2、 由安全员带队，班组长参加，对钢管、扣件、工字钢等进行检查验收，不合格的构配件不得使用，经检查合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。3.3、安装型钢悬挑梁的主体结构混凝土楼面及预埋圆钢地锚强度满足要求。三、施工工艺1、卸料平台原则上优先选用从其他项目调拨的卸料平台，安装预埋锚环之前需要将旧卸料平台尺寸测量准备并预埋准确；当来不及调拨时，使用工字钢焊制卸料平台，尺寸为长X宽7000*200Onlm,2、悬挑卸料平台的形式为用16#工字钢焊成一个长方形，主、次龙骨均采用16#工字钢，次龙骨间距为100Ommo在距离16#工字钢(主龙骨)悬挑端50Omm和300Omm处用,圆20钢焊拉坏，以便于用钢丝绳与上层预埋拉环拉结和垂直吊运，在距离16#工字钢悬挑端部43(X)mm的位置用16#工字钢焊制30Omm高的挡脚。18#钢丝绳作为与主体结构拉接的材料。主体结构在主梁里预埋,20圆钢做拉环,用20圆钢预埋地锚，具体尺寸如附图所示，设置三道地锚钢筋，地锚内附加2根1.5m长C18钢筋。卸料平台满铺50mm厚的钢制脚手板，两侧及端部用钢管做成护拦，防护钢管立杆沿主龙骨长边方向布置间距为100Omm,共四道，短边方向间距为100OnInb共三道，横向水平杆在立杆中间和顶端各布置一道，共两道，工字钢上刷宽度20cm的红白漆，倾斜角度45。，钢管上刷长度40OmnI一道红白相间漆，平台两侧必须安装高度不低于L5m的固定防护栏杆，栏杆内设置硬质材料的挡板，并应在平台上设置合在限定标牌，平台台面、平台与建筑结构间必须满铺脚手板，铺板应严密、牢固。平台移动过程中严禁站人。平台安装时应保证外沿略高于内沿，倾斜角在15°为宜，平台上不得超过2人作业。钢丝绳夹小全弯叫叫50。Q2Q048×3.0三邸OCm“堂红白相间卧龙舰）图5-4卸料平台正立面图图5-5卸料平台效果图3、提升流程：清空平台上周转材料一塔吊吊绳与卸料平台固定一除去卸荷钢丝绳一观察卸料平台整体性一松开地锚木楔加固一水平整体平移卸料平台一进行上层卸料平台吊装3.1 当下层的周转材料已倒运完时，需将卸料平台吊至上层使用，提升前将卸料平台上的材料全部清理干净。3.2 提升时先用塔吊吊钩拉在平台的拉环上，然后解开钢丝绳、卸去木楔，将平台水平向建筑外移动，移至建筑外时，再进行垂直提升。3.3 将平台提升到下一层位置时，重复上面所述的安装过程将平台安装到位。
