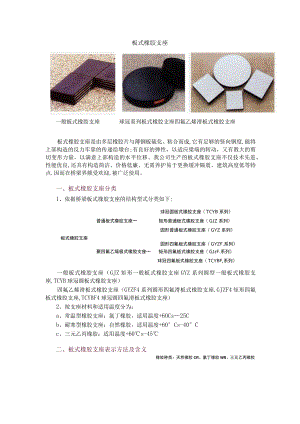

一般板式橡胶支座板式橡胶支座球冠系列板式橡胶支座四氟乙烯滑板式橡胶支座板式橡胶支座是由多层橡胶片与薄钢板硫化、粘合而成,它有足够的竖向钢度,能将上部构造的反力牢靠的传递给墩台;有良好的弹性，以适应梁端的转动，又有教大的剪切变形力量，以满意上部构造的水平位移。我公司生产的板式橡胶支座不仅技术先进、性能优良,还具有构造简洁、价格低廉、无需养护易于更换缓冲隔震、建筑高度低等特点.因而在桥梁界颇受欢迎,被广泛使用。一、板式橡胶支座分类1、依据桥梁板式橡胶支座的结构型式分类如下:球冠圆板式橡胶支座（TCYB系列）普通板式橡胶支座一矩形普逋板式橡胶支座（GJZ系列）板式橡胶支座圆形普通板式橡胶支座（GYZ系列）圆形四氟板式橡胶支座（GYZF.系列）聚四氟乙烯极式橡胶支座矩形四氟板式橡胶支座（GJzF.系列）球冠四氟板式橡胶支座（TCYBF,系列）一般板式橡胶支座（GJZ矩形一般板式橡胶支座GYZ系列圆型一般板式橡胶支座,TCYB球冠圆板式橡胶支座）四氟乙烯滑板式橡胶支座（GYZF4系列圆形四氟滑板式橡胶支座,GJZF4矩形四氟板式橡胶支座,TCYBF4球冠圆四氟滑板式橡胶支座）2、按支座材料和适用温度分为：a、常温型橡胶支座：氯丁橡胶，适用温度+6OCs25Cb、耐寒型橡胶支座：自然橡胶，适用温度+60°Cs-40°Cc、三元乙丙橡胶：适用温度+60s-45二、板式橡胶支座表示方法及含义橡胶种类：天然橡胶CR、氯丁橡胶WR、三元乙丙橡胶EPDM外形尺寸(矩形La，Lbt(mm)国形tt(mm)形式代号(FJ表示四氟滑板支座：无代号为普通支座)名称代号，GJZ表示公路屣矩形支座；GYZ表示公路桥梁圆形支座；TBZ表示铁路桥梁板式支座，TCYB表示公路球冠式支座.示例1：大路桥梁矩形一般氯丁橡胶支座，短边尺寸为30OnInI,长边尺寸为400mm,厚度为47mm,表示为：GJZ300×400×47(CR)。示例2：大路桥梁圆形四氟滑板自然橡胶支座，直径为30OnInh厚度为54mm,表示为GYZF4300X54(NR)o三、板式橡胶支座的适用范围1、一般板式橡胶支座(GJZ系列、GYZ系列)依靠自身的剪切变形来适应梁体的伸缩位移。2、四氟乙烯滑板式橡胶支座(GJZF4系列、GYZF4系列)依靠四氟乙烯滑板与不锈钢板的相对滑动来适应梁体的位移，位移量大。3、球冠系列桥梁板式橡胶支座在传力匀称性上，明显优于一般桥梁板式橡胶支座。它能有效地、牢靠地将上部结构的荷载传递到桥墩上，并且极大的改善了在支座按装过程中产生的偏压脱空等不良现象，特点适应于坡桥、弯桥、斜桥、曲线桥等布置简单的桥梁上。4、板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面外形适用于不同的桥跨结构,正交桥梁用矩形支座；曲线桥、斜交桥及圆柱墩桥用圆形支座.5、四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形一般板式橡胶支座相同.
