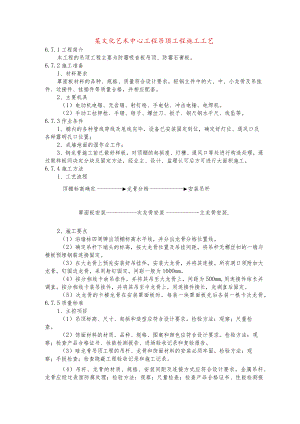

某文化艺术中心工程吊顶工程施工工艺.docx

某文化艺术中心工程吊顶工程施工工艺6.7.1工程简介本工程的吊顶工程主要为防霉吸音板吊顶、防霉石膏板。6.7.2施工准备1、材料要求罩面板材料的品种、规格、质量符合设计要求，轻钢主件中的大、中、小龙骨及吊挂件、边接件、挂插件等质量合格，并相应配套。2、主要机具（1）电动机电锯、无齿锯、射钉枪、手电钻、冲击电锤、电焊机。（2）手动工拉钾枪、手锯、钳子、螺丝刀、扳子、钢尺钢水平尺、线坠等。6.7.3作业条件1、棚内的各种管线穿线及甩线完毕，设备已安装固定到位，确定好灯位、通风口及各种露明孔口位置；2、成墙地面的湿作业工作；3、钢龙骨施工前已做好样板，对顶棚的起拱度、灯槽、通风口等处进行构造处理，通过做样板间决定分块及固定方法，经业主、设计、监理认可后方可进行大面积施工。6.7.4施工方法1、工艺流程顶棚标高确定龙骨分档安装吊杆罩面板安装次龙骨安装主龙骨安装.2、施工要点（1）沿墙柱四周弹出顶棚标高水平线，并分出龙骨分档位置线。（2）确定吊杆下端头的标高，按大龙骨位置及吊挂间距，将吊杆无螺丝扣的一端与楼板预埋钢筋连接固定。（3）在大龙骨上预先安装好吊挂件，安装大龙骨，并将其连接。所有洞口须附加大龙骨，钉固边龙骨，采用射钉固定，间距一般为100Omm。（4）按分档线卡放吊挂件，并将其吊至大龙骨上，间距为500mm,用连接件结长并调直。按分档线卡装吊挂件，并将其吊至中龙骨上，用连接件接长，先调直后固定。（5）次龙骨的卡楼龙骨在安装罩面板时，每装一块罩面板先后各装一根卡次龙骨。6.7.5质量标准1、主控项目（1）吊顶标高、尺寸、起拱和造型应符合设计要求。检验方法：观察；尺量检查。（2）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。检验方法：观察；检查产品合格证书、性能检测报告、进场验收记录和复验报告。（3）暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。检验方法：观察；手扳检查；检查隐蔽工程验收记录和施工记录。（4）吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐处理；检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、进场验收记录和隐蔽工程验收记录。2、一般项目（1）饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。压条应平直、宽窄一致。检验方法：观察；尺量检查。（2）饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观，与饰面板的交接应吻合、严密。检验方法：观察。（3）金属吊杆、龙平的接缝应均匀一致，角缝应吻合，表面应平整，无翘曲、锤印。检验方法：检查隐蔽工程验收记录和施工记录。3、暗龙平吊顶工程安装的允许偏差和检验方法应符合表的规定。暗龙骨吊顶工程安装的允许偏差（mm）项次项目允许偏差（mm）检验方法1表面平整度2用2m靠尺和塞尺检查2接缝直线度1.5拉5m线，不足5m拉通线，用钢直尺检查3接缝高低差1用钢直尺和塞尺检查6.7.6成品保护1、轻钢骨架及罩面板安装时，注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其它设备件上。2、轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、使用过程中，严格管理，做到不变形、不受潮。3、轻钢骨架不得上人踩踏，其它工种的吊挂件不处吊于轻钢骨架上。4、罩面板安装必须在顶棚内管道、试压、保温等一切工序全部验收合格后进行。
