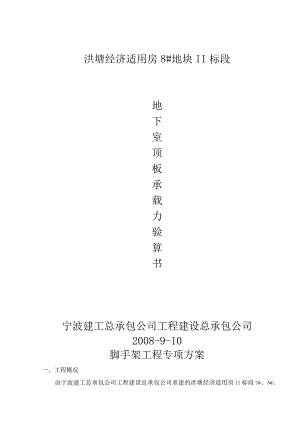

洪塘经济适用房8#地块II标段地下室顶板承载力验算书宁波建工总承包公司工程建设总承包公司2008-9-10脚手架工程专项方案一、工程概况由宁波建工总承包公司工程建设总承包公司承建的洪塘经济适用房II标段7#、8#、9#、16#、23#、27#、28#、酒店式商务楼及地下室工程由宁波新园置业总承包公司开发，除酒店式商务楼工程由宁波市建筑设计研究院设计外，其它均由宁波民用建筑设计研究院总承包公司设计，由浙江工正工程建设监理咨询总承包公司监理，地下室为地下一层框架剪力墙结构，其中8#、9#、16#、23#楼位于地下室顶板上，7#、8#、9#为九层框架结构，16#、23#为六层框架结构，27#、28#为十八层框架结构，酒店式商务楼为十六层框架结构本工程采用扣件式双排钢管脚手架，钢管采用外径48mm,壁厚3.5mm3号普通钢管,扣件采用可锻铁扣件。根据本工程建筑设计形状和结构特点，选择落地外架和钢挑架支撑的施工外脚手架、安全、经济、实用适用以达到施工方便、缩短工期、安全经济的目的，固酒店式商务楼工程裙房的落地外墙脚手架搭设于地下室顶板上（高度约18m,十步），而地下室顶板其中一部分刚好有后浇带部位，现对后浇带部位地下室顶板进行承载力验算。二、落地式外脚手架（一）、设计说明：1、本工程采用全封闭双排结构脚手架，脚手架设计尺寸：立杆横距Lb=l.2m,立杆纵距Lb=I.5m,步距=1.8m,脚手板采用竹脚手板。其自重标准值O.35KN112、采用的是由钢管、扣件以及预埋铁组成的刚性连墙件，间距为二步三跨。在楼梯间及电梯间剪力墙部位用予埋钢板后用短钢管焊接连接。3、所有采用钢管尺寸均为48X3.5（截面特性值如下表），其质量应符合现行国家标准（碳素结构钢）（GB/T700）中Q235-A级规定，Q235钢抗拉、抗压和抗弯强度设计值f=205Nmm2,弹性模量E=2.06X10Nmm2,使用安全自重标准值0.Skg/n?外径d壁厚t截面面积A惯性距I截面模量W回转半径I每米长质量kg/m48mm3.5mm1.89cm212.19cm,5.08cm1.58cm3.84kg4、基本风压Wa=O.5KNi112（二）设计计算1、纵向水平杆的抗弯强度和挠度计算（按三跨连续梁）qGK=0.125×1.2/3=0.05KNmqgk=3×1.2/3=1.2KNmq=l.2qc+l.4qc=l.2×0.05+1.4×1.2=1.74KNmM=O.lqLa2=0.1×1.74×1.52=0.3915KNm2=MW=O.3915×1075.08×103=77.07Nmm2<f=205Nmm2=5qLa7384EI-0.05qLa7EI+0.017q716EI=2.21mm<=La150=IOmm符合要求2、横向水平杆的抗弯强度和挠度计算P=1.2qcL+l.4qcLa=l.2×0.05×l.5+1.4×1.2X1.5=2.61KNq=l.2X0.35X1.5+1.4×3×1.5=6.93KNmMq=O.5×6.93×0.32=0.31185KN.mRBXL0=2pL03+pL03-qa22+pL02=2.088÷l.044-0.3119+1.566=4.386IKNRb=3.6551Mmax=Re×Lo/3-pLo6=0.94KN.m=MmaxW=185Nmm"<f=205Nmm"=2pLo3Lo2-4(Lo3)2384EI-MqL02/16EI=0.65mm=Lo15O=8mm符合要求3、扣件的抗滑承载力Ra=5.8017KN<Rc=8KN满足抗滑要求4、立杆计算(按搭设的高度18m计算底层立杆段)a、计算部位根据风荷载产生弯曲压应力大小确定，先计算风荷载产生的压应力。A=3900A=66000mm2产L2AJAlO.71Us=I.0WU2=O.54W=0.7UsU2Wo=O.7X0.71X0.54X0.5=0.136KNmm2k=WkLaH210=0.136X1.5X1.82/10=0.661KN.mM=0.85X1.4×MWK/10=0.07866KN.mMW=O.07866X1075.08×103=15.484Nmm2b、计算脚手架自重标准值产生的轴向力NGIK由规范附录A表A-I查行一个柱距范围内每米高脚手架自重产生的轴必压力标准值GK=O.1248KNm,则18.0米高脚手架结构自重产生轴心压力标准值为：NcH.gk=H.gk=18×0.1248=2.2464KNc、计算构配件自重标准产生的轴向力N（结果如下）件立杆脚手板KN栏杆KN踢脚板KN安全KNNg2K内立杆0.63+0.260.89外立杆0.630.520.28350.1351.57注：1、脚手板铺设按规范7.3.12条自顶层作业层往下每隔12m满铺一层，共计2层,其自重（2×0.35×1.2×1.5×0.5）=0.63KN（内部脚手架1.5X0.25X0.35X2=0.26KN）2、栏杆在每步架的外立杆杆上设置，施工作业设置二道其余各层设一道，共计9道，其自重38.4X1.5X9=0.52KN3、脚手架踢脚板为18Omm木脚手板，设置顶部3道，自重为：350×l.5×0.18×3=0.2835KN4、安全自重0.005X1.5X18=0.135KNd、计算外立杆施工荷载标准值产生的轴向力总和w=2.7×1.5×1.2×2/2=4.86KNe、计算底层外立杆的轴向力设计值NN=1.2（Ngik+Ng2k）+0.85X1.4£、QK=5.6+5.7834=11.38KNf、算底层外立杆稳定性VK=L155U=L53h=l.8L=Kh=318.IcmVI=I.58cm.=LO/1=201.3查表得=0.179NA=11380/（0.179×489）=130Nmm2<f=205Nmm2所以能满足要求5、墙体计算（以18.Om高处进行计算）（1）计算连墙体轴向力设计值NlU2=I.3Us=0.71W=O.7×1.3×0.71×0.7=0.45KNm2Nlw=1.4WAu=l.4×0.45×(2×1.8×3×1.5)=10.21KNNo=3.3KNN1=Ww+N0=13.51KN(2)计算连墙件稳定承载力VL=250mm/.入=/1/37/1.58=23.42查表得=0.955=N1A=13510/(0.955X489)=28.9Nmm2工=28.9Wmm2<f=205Wmm2经计算连墙件满足要求(3)预埋钢管抗剪强度验算=4Nl211d2=33.61Nmm2<125Nmm2用钢管预埋满足使用要求6、立杆地基承载力计算(1)计算地基承载力设计值本工程原设计覆土为50Omnb土容重为2OKN11设计承载为为IoKNi=lNmm'(2)计算立杆基础底平均压力PP=NA=11380/40000=0.28Nmm2VP<fg.地下室顶板为满浇时满足要求，因脚手架搭设处刚好有后浇带，考虑安全问题，地下室顶板需进行加固。加固图详见附图三。安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地,做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
