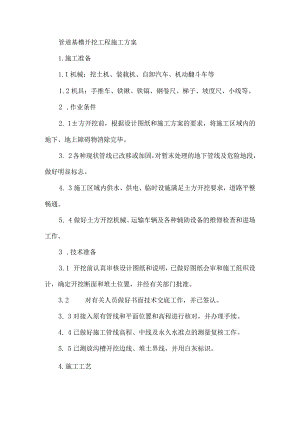

管道基槽开挖工程施工方案.docx

管道基槽开挖工程施工方案1.施工准备1.I机械：挖土机、装载机、自卸汽车、机动翻斗车等1.2机具：手推车、铁锹、铁镐、钢卷尺、梯子、坡度尺、小线等。2 .作业条件2. 1±方开挖前，根据设计图纸和施工方案的要求，将施工区域内的地下、地上障碍物消除完毕。3. 2各种现状管线已改移或加固，对暂末处理的地下管线及危险地段，做好明显标志。4. 3施工区域内供水、供电、临时设施满足土方开挖要求，道路平整畅通。5. 4做好土方开挖机械、运输车辆及各种辅助设备的维修检查和进场工作。3 .技术准备3.1 开挖前认真审核设计图纸和说明，已做好图纸会审和施工组织设计，确定开挖断面和堆土位置，并经有关部门批准。3.2 对有关人员做好书面技术交底工作，并已签认。3. 3对接入原有管线和平面位置和高程进行核对，并办理手续。4. 4已做好施工管线高程、中线及永久水准点的测量复核工作。5. 5已测放沟槽开挖边线、堆土界线，并用白灰标识。4.施工工艺6. 1工艺流程定位放线一沟槽开挖f边坡修整->降水（排除）积水->人工清底。7. 2操作方法D机械开挖：挖土前先验线并取得甲方的认可。挖土采用两台反铲液压挖掘机，开挖时，应合理确定开挖顺序、开挖深度，然后分段进行开挖。开挖前,应向机械司机详细交底，其内容包括挖槽断面、堆土位置、现有地下构筑物情况和施工要求等，由专人指挥，并配备专业的测量人员全程进行跟踪测量，防止超挖或欠挖。挖土机沿挖方边坡移动时，机械距过坡上缘的宽度一般不得小于基坑深度的1/2,土质较差时，挖土机必须在滑动面以外移动。开挖基坑的土方，在场地有条件堆放时，一定留足回填需要的好±,多余土方应一次运走，避免二次挖运。2）人工开挖：基底20cm土采用人工清理。挖土放坡系数1:0.3,工作面每边40cmo施工中据土质情况采取边坡钢板支撑加固，砂包挡土等措施。3）边坡修整：开挖各种基坑，如不能放坡时，应先沿白灰线切出轮廓线。开挖放坡基坑时，应分层按坡度要求做出坡度线，每隔3m左右作出一条，进行修坡，机械开挖时，随开挖随进行人工修坡。4）人工清底：人工清底按照设计图纸和测量的中线、边线进行。严格按标高拉线清底找平，不得破坏原状土，确保基槽尺寸、标高符合设计要求，机械开挖配合人工进行清底。5）过路管道采取半面施工、半面通行的方式，如必须挖通，需搭设临时便桥，确保通行安全，具体方案协商确定。6）挖土过程中余土运至甲方指定地点，留土也要放在槽边L5m以外，并要考虑下管方便，即放管一侧少堆土。挖土方向由一端向前推进，随挖随抄平和修整边坡。土方挖完及时做防护栏杆、夜晚设红色指示灯O8. 注意事项8.1 沟槽土方用机械开挖时，保留20厘米土应用人工清槽，不得超挖。8.2 地基土壤如受扰动，其深度在15厘米以内可用原土回填夯实；在15厘米以上可夯填石灰土、大卵石、碎石或毛石，并用小砾石填充上部空隙，表面找平。5.3如管道设时到洼地或基础下为非原状上层,需进行地基处理，挖去表面杂土至原状上层，超挖部分用2：8灰土回填至基础底，夯实度达到规范要求。5.4管沟加固支撑土质较差，容易塌方的沟段，应进行支撑加固，加固方法为：在沟槽两边打钢板桩或木板桩，然后，用钢制或木制横撑撑牢固，横撑以牢固、不妨碍下管为原则。5.5开槽达到设计高程后，应会同有关方面验槽。6.开挖剖面图挖掘管沟尺寸（不用钢板支撑时）机械沟底开挖，放坡系数取1:1,沟槽开挖采用人工配合刷坡的方法施工。根据施工图及规范对沟槽开挖要求宽度进行开挖。沟槽开挖尺寸确定：下底宽度b=D+2a(D-管径a-管两侧操作间隙上口宽B=b+2CC=KH其中K一放坡系数H二挖土深度襦支护的帽槽开螭豳
