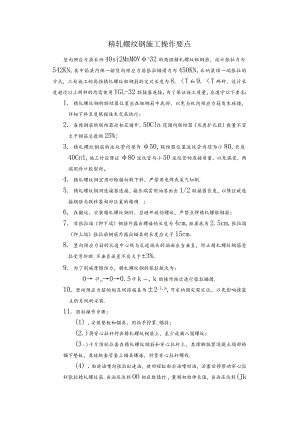

精轧螺纹钢施工操作要点竖向预应力筋采纳40si2MnM0Vz32的高强精轧螺纹粗钢筋，设计张拉力为542KN,其中箱梁内侧一排竖向预应力筋张拉锚固力为450KN,采纳梁顶一端张拉的方式，三处施工的高强精轧螺纹粗钢筋的定尺长度为8.（T和9.（T两种，设计长度超过以上两种的均需使用YGL-32联接器连接。为了保证施工质量，应遵守以下要求：1. 精轧螺纹钢的联结器位置应在粗钢筋中底部，以免与纵向预应力筋发生碰撞，详细下料长度根据技术交底执行；2. 各根钢筋的联结器应相互错开，50Cln范围内联结器（及其扩孔段）数量不宜大于钢筋总数的25%;3. 精轧螺纹钢筋的波纹菅内径为50,联结器位置波纹管内径为小80,长度40Cn1,施工时应保证80波纹管与小50波纹管的连接质量，以免漏浆，两端用封口胶密封。4. 精轧螺纹钢宜用砂轮锯切割下料，严禁用电焊或氧气切割.5. 精轧螺纹钢用连接器连接，接长端需用油漆画出1/2联接器长度，以保证被连接钢筋与联结器相对位置的精确；6. 在搬运、安装精轧螺纹钢时，应避开碰伤螺纹，严禁点焊精轧螺粗钢筋；7. 非张拉端（即下端）钢筋外露出螺母的长度为4cm,距梁底为2.5cm,张拉端（即上端）张拉前钢筋外露出锚具的长度应大于15cm.8. 竖向预应力筋的孔道中心线与孔道端头的端面应当垂直，防止精轧螺纹钢筋受拉受弯折断.不垂直误差不应大于±3%.9. 为了削减摩擦阻力，精轧螺纹钢的张拉挨次为：0o00.5k一。k的操作挨次进行张拉锚固.10. 竖向预应力筋的相互间距偏差为±2,l,m,可采纳固定架定位，以免影响挂篮主桁系统的安装.11. 张拉操作步骤：(1) .安装垫板和锚具，用扳手拧紧.锚具；(2.)将穿心拉杆拧在精轧螺纹钢筋上，至少旋满八圈螺纹；(3)千斤顶就位套在精轧螺纹钢筋和穿心拉杆上，其撑脚抵紧混凝土端部的锚下垫板，其链轮套管套上锚具螺母，拧紧穿心拉杆螺线.(4) .由前油嘴向张拉缸进油，使回程缸由后油嘴回油，活塞后移带动穿心拉杆张拉精轧螺纹筋.当油压达到OO相应数值时，量测初始伸长值，当油压达到(Jk相应数值时，量测最终伸长值并计算张拉伸长值.若符合理论计算值，则旋转拧紧装置，拧紧锚具螺母.(5) .由后油嘴向回程缸进油，使张拉缸由前油嘴回油，治塞前移复位，完成张拉.(6) .压浆采纳从下往上压，上端安置排气孔，下端安装压浆管.安装于箱梁内侧，便于压浆.铁五局三处七队技术室
