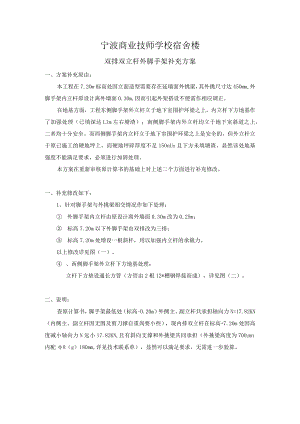

宁波商业技师学校宿舍楼双排双立杆外脚手架补充方案一、方案补充原由：本工程在7.2Om标高处因立面造型需要存在延墙面外挑梁，其外挑尺寸达45Omm,外脚手架内立杆原设计离外墙面0.30m,因而引起外架搭设不便需作相应调正。在地基方面，工程东侧脚手架外立杆立于地下室围护环梁之上，内立杆下方地基作了加强处理（已填深达Llm左右塘渣）；南侧脚手架内外立杆均立于地下室斜道之上，二者均十分安全。而西侧脚手架内立杆立于地下室围护环梁之上是安全的，但外立杆立于原已施工的硬地坪上，而硬地坪碎厚度不足15OnUn且下方未填塘渣，显然该处地基强度不能满足要求，必须进行加固处理。本方案在重新审核原计算书的基础上对上述二个方面进行补充修改。一、补充修改如下：1、针对脚手架与外挑梁相交情况作如下处理： 外脚手架内立杆由原设计离外墙面0.3Om改为0.25m； 标高7.20m以下外脚手架由双排改为三排； 标高7.2Om处增设一根斜杆，用以加强内立杆的承载力。以上修改详见图（一）。 、西侧脚手架外立杆下方地基处理：立杆下方垫设通长方管（方管由2根12*槽钢焊接而成），详见图（二）。二、说明：查原计算书，脚手架最低处（标高-0.20m）外侧主、副立杆共承担轴向力N=17.82KN（内侧主、副立杆因无围及剪刀撑自重尚要小些），现内排双立杆在标高+7.20m处因高度减小轴向力N远小17.82KN,且有斜向支撑和外挑梁共同承担（外挑梁高度为700Imn内配8（g）180mm,详见技术联系单），显然可以满足要求，无需进一步验算。图（一）图（二）安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
