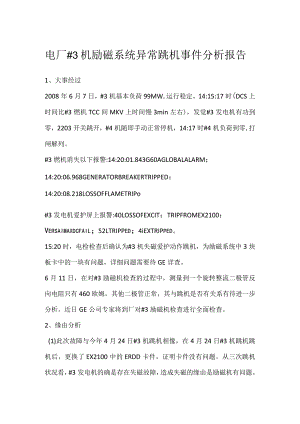

其他伤害-电厂＃3机励磁系统异常跳机事件分析报告.docx

电厂#3机励磁系统异常跳机事件分析报告1、大事经过2008年6月7日，#3机基本负荷99MW,运行稳定。14:15:17时(DCS上时间比#3燃机TCC间MKV上时间慢3min左右)，发觉#3发电机有功到零，2203开关跳开，#4机随即手动正常停机，14:17时#4机负荷到零,打闸解列。#3燃机消失以下报警:14:20:01.843G60AGLOBALALARM；14:20:06.968GENERATORBREAKERTRIPPED；14:20:08.218LOSSOFFLAMETRIPo#3发电机爱护屏上报警:40LOSSOFEXCIT；TRIPFROMEX2100；Versaimaxdcfail；52LTRIPPed；4iEXTRIPped。15:20时，电检检查后确认为#3机失磁爱护动作跳机，为励磁系统中3块板卡中的一块有问题，详细问题需要待GE详查。6月11日，在对#3励磁机检查的过程中，测量到一个旋转整流二极管反向电阻只有460欧姆，其他二极管正常，其与跳机是否有关系有待进一步分析。近日GE公司专家将到厂对#3励磁机检查进行全面检查。2、缘由分析(1)此次故障与今年4月24日#3机跳机相像，在4月24日#3机跳机跳机后，更换了EX2100中的ERDD卡件，证明卡件没有问题。从三次跳机状况看，#3发电机的确是存在失磁故障，造成失磁的缘由是励磁机有问题。前两次没有怀疑励磁机问题，没有对每个整流二极管进行单独测试，故障查找集中在掌握系统，并解除了D60的跳闸接点，第三次从失磁爱护出口再次跳机，才怀疑励磁机本身的问题。(2)为何4.24跳机后，#3机仍旧能开机运行40多天没有消失特别，似是当时跳机另有其它缘由，这也不能完全排解，但问题都出在励磁有关方面，因此极为可能的状况是损坏的整流二极管在4.24是软故障，由于到这次跳机时这个二极管还没有完全击穿短路，假如4.24跳机后彻底检查励磁机，很可能发觉不正常状况，而避开此次跳机。(3)此故障与4.24特别相像，打出的报警信息基本全都，但6月11日在对#3励磁机检查的过程中，测量到一个旋转整流二极管反向电阻只有460欧姆，其他二极管正常。4.24的跳机是否也与此有关还不能下结论。近日#3发电机更换转子，GE公司也来人，盼望对3次跳机能有个结论。3、防范措施(1)对励磁机全部整流二极管进行测试，并建立档案，并对#1机在有条件的状况下也进行同样测试，以便于在以后测试中观看其数据变化，在每次小修时测试一次。(2)在正常状况下励磁机整流二极管其它能运行无损，说明损坏的二极管存在质量问题，在购买二极管后要做相关试验。(3)将已解开的两套机组94EXTRlP-I跳闸触点恢复到原来状态，将提高的两套机组失磁爱护灵敏度动作时间由0.5秒改回3秒。(4)ERDD卡件仍旧保持互换状态。
