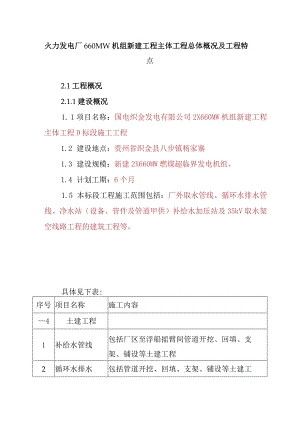

火力发电厂660MW机组新建工程主体工程总体概况及工程特点2.1工程概况2.1.1建设概况1. 1项目名称：国电织金发电有限公司2X660MW机组新建工程主体工程D标段施工工程1.2 建设地点：贵州省织金县八步镇杨家寨1.3 建设规模：新建2X660MW燃煤超临界发电机组。1.4 计划工期：6个月1.5 本标段工程施工范围包括：厂外取水管线、循环水排水管线、净水站（设备、管件及管道甲供）补给水加压站及35kV取水架空线路工程的建筑工程等。具体见下表:序号项目名称施工内容4土建工程1补给水管线包括厂区至浮船摇臂间管道开挖、回填、支架、铺设等土建工程2循环水排水包括管道开挖、回填、支架、铺设等土建工管线程3净水站3.1二次升压泵房包括一般土建及给排水、通风、空调、照明3.2加药间及污泥间包括一般土建及给排水、通风、空调、照明3.31500i113调节水池一般土建3.4污泥池及回用水池一般土建3.5800m3h密度沉淀池一般土建3.6净水站系统整平及道路、围墙包括一般土建及给排水、照明、绿化3.7厂区及二次升压泵房配电装置建筑包括一般土建及排水、通风、空调、照明3.835kV取水线路包括铁塔基础施工、接地施工和防护工程安装工程1补给水系统1.1厂区外补给水系统厂区外补给水系统所有的设备（含管道、支吊架等）及其阀门及附件的安装、水压及冲洗工作。1.2浮船栈桥至净水站系统浮船栈桥管线外Im至净水站的管道阀门的安装2净水站净水站所有的设备、管道安装2.1净水站内暖通系统通风与空调设备的安装2.2净水站内电气系统电气系统安装2.3净水站内设备及系统安装、调试、试运以及系统的水压、冲洗3电气系统3.1厂外二次升压泵房至厂区35kV架空线路厂外二次升压泵房至J区内的2回35kV架空线路及杆塔全线的施工（包括两端35KV开关设备，6/35补给水升压变及35/6补给水降压变安装及土建工程。）含厂区内6kV公用段至35kV升压变的电缆安装。3.2厂外二次升压泵房至水库边取水浮船厂外二次升压泵房至水库边取水浮船上6KV变压器电缆，控制电缆及电缆通道（包括接地连接线）全线的施工3.3厂外补给水及净水站整个区域内所有有关的全部电气部分施工区域内所有电气相关的电气一次及一次根据设计图纸施工。厂区6kV工作、公用段至补给水加压站输电线路、变压器及配电装置建筑安装、通信光纤架设，补给水加压站至取水浮船电缆沟道及电缆敷设、连接。4循环水排水系统4.1循环水排水系统系统安装、水压、冲洗2.2工程特点2. 2.1厂址位置及交通运输国电织金发电有限公司位于织金县境内。织金县对外交通主要是公路，过境公路主要有南北向的209省道，东西向的307省道；织金县境内省道3条192km,县道8条251km,乡道16条180km。2. 2.2工程地质条件拟建场地为低中山区，场地范围内有数个丘包，地表主要为耕地。场地内地面高程一般1268.01347.0m,起伏大。场地东、北约IOom以外围群山，附近山体山顶高程一般14001600m,山体临拟建场地边坡较陡，与场地内的丘包并不相连。场地西侧有一条较高等级公路。场地南侧地势较低、起伏较小、属于水田。场地四周零星分布有几个小村庄。拟建场地内有泥岩、泥灰岩、灰岩等。2. 2.3水文地质条件场地地下水主要为岩溶水，含水层为泥灰岩和灰岩，分布于基岩裂隙和岩溶管道中；此外，覆盖层中还分布有上层滞水，水量小。场地地下水主要接受大气降水补给，通过泉水的形式向地表排出或通过地下岩溶管道向远处排泄。2. 2.4岩溶工程地质场地内岩溶现象以岩溶裂隙为主，拟建场地东南部有溶洞分布，东南侧与山体之间的低洼部位有一条地下暗河通过，已知岩溶规模小中等，未见大型厅堂式岩溶现象发育。2. 2.5工程气象特征织金县属北亚热带之季风湿润气候特征，具有气候温暖，夏无酷暑，冬无严寒，雨量充沛，多云寡照特点。
