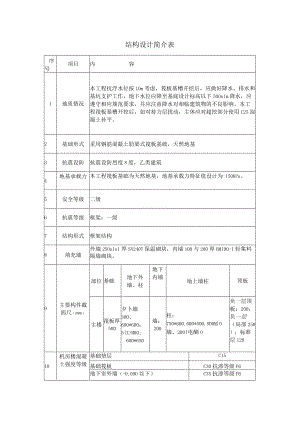

结构设计简介表.docx

结构设计简介表序号项目内容1地质情况本工程抗浮水位按LOm考虑，筏板基槽开挖后，应做好降水、排水和基坑支护工作，地下水位应降至基底设计标高以下50Onlm降水，应遵守相应规范要求，并应注意降水对相临建筑物的不良影响。本工程筏板基槽开挖后，如对持力层扰动，主体应对超挖部分使用C25混凝土补平。2基础形式采用钢筋混凝土肋梁式筏板基础，天然地基3抗震设防抗震设防烈度8度，乙类建筑4地基承载力本工程筏板基础为天然地基，地基承载力特征值设计为:150KPa。5安全等级二级6抗震等级框架：一级7结构形式框架结构8填充墙外墙25OnInI厚SN240T保温砌块，内墙100与200厚BM190-1轻集料隔墙砌块。9主要构件截面尺（mm）部位基础地下外墙、柱地下内墙地上墙柱顶板主楼筏板厚500夕卜墙300、600*600；5(X>M00;600*650墙：200柱：750*600.600*500.500M)O墙、200(电醐O负一层顶板：200；负一层（局部250）；标准层12010机房楼混凝土强度等级基础垫层C15基础筏板C30抗渗等级P6地下室外墙（-0.090以下）C35抗渗等级P6A-B轴水冷检修通道处顶板C30抗渗等级P6电缆夹层内墙C25地下室顶板、梁C30框架柱（一层及二层楼面以下）C45框架柱（三层一屋面）C40楼面梁、板及现浇楼梯（二层及二层楼面以下）C30楼面梁、板及现浇楼梯（三层楼面以±）C30过梁、构造柱、圈梁C2011附属楼混凝土强度等级基础垫层C15基础筏板C30抗渗等级P6地下室墙体内墙为C40,外墙为C40抗渗等级为P6框架柱（一层及二层楼面以下）C40框架柱（三层一屋面）C35楼面梁、板及现浇楼梯C3012钢筋接头形式梁柱钢筋直径216,采用直螺纹；钢筋直径G6时，可采用搭接接头。13钢筋类别HRB235,HRB400级14型钢及钢板Q235B-B>Q345B-B15焊接焊条E43型用于Q235及HPB235级钢筋间焊接；E50用于HRB335级钢筋,HRB400级钢筋.Q345级焊接.16砌筑砂浆砂浆：±0.000以下:DM7.5水泥砂浆，±0.000以上：Mb5混合砂浆。17碎保护层（mm）地下外墙（迎水面）25（30）地下内墙25±0.000以上墙：15基础:板下40,板上25柱（迎水面）：20（35）梁、雨篷板：25楼板：15卫生间墙、板：25
