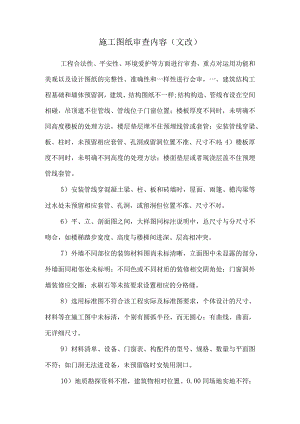

施工图纸审查内容(文改).docx

施工图纸审查内容（文改）工程合法性、平安性、环境爱护等方面进行审查，重点对运用功能和美观以及设计图纸的完整性、准确性和一样性进行会审，一、建筑结构工程基础和墙体预留洞，建筑、结构图纸不一样;结构构造、管线布设在空间相碰，吊顶遮不住管线、管线位于门窗位置；楼板厚度不同时，未明确不同高度楼板的处理方法，楼层垫层埋不住预埋线管或套管；安装管线穿梁、板、柱时，未预留相应套管、孔洞或留洞位置不准、尺寸不对；4）楼板厚度不同时，未明确不同高度的处理方法；楼面垫层或者现浇层盖不住预埋管线套管。5）安装管线穿混凝土梁、柱、板和砖墙时，屋面、雨篷、檐沟梁等过水处未预留相应套管、孔洞，或留洞但位置不准、尺寸不对。6）平、立、剖面图之间，大样图同标注说明中，总尺寸与分尺寸不吻合，如楼梯踏步宽度、高度与楼梯间进深、层高相冲突。7）外墙不同部位的装饰材料图尚未标清晰，立面图中未显露的部分，外墙面同相邻处未标明；不同色或不同材质的装修相交阴角处；门窗洞外墙装修应交圈；水刷石等未按要求设置相应的分格缝。8）选用标准图不符合该工程实际及标准图要求，个体设计的尺寸、材料等在施工图中未标清，个别有圆弧半径，而无圆心；有曲线、曲面，无详细尺寸。9）材料清单、设备、门窗表、构配件的型号、规格、数量与平面图不符；如门洞无法进设备，未预留临时安装用洞口。10）地质勘探资料不准，建筑物相对位置、0.00同场地实地不符；地下管线多,基础设计实现不了建筑体的强度等。关于图纸会审应留意的问题，关于图纸会审应留意的问题2010-03-0320:12:03阅读5评论10字号：大中小一、熟识拟建工程的功能图纸到手后,首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸肯定满意生产的须要，特殊是满意设备安装的须要等等。最终识读建筑说明，熟识工程装修状况。二、熟识、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，其次道尺寸是轴线间尺寸，第三道尺寸是总尺寸。检查第一道尺寸相加之和是否等于其次道尺寸、其次道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最终识水电空调安装、设备工艺、其次次装修施工图.
