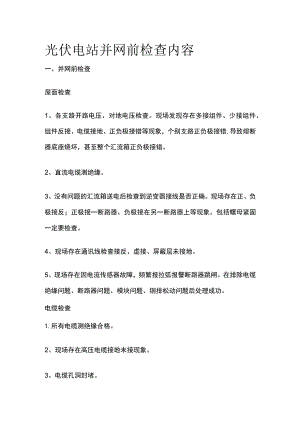

光伏电站并网前检查内容.docx

光伏电站并网前检查内容一、并网前检查屋面检查1、各支路开路电压、对地电压检查。现场发现存在多接组件、少接组件、组件反接、电缆接地、正负极接错等现象，个别支路正负极接错,导致熔断器底座烧坏，甚至整个汇流箱正负极接错。2、直流电缆测绝缘。3、没有问题的汇流箱送电后检查到逆变器接线是否正确。现场存在正、负极接反；正极接一断路器、负极接在另一断路器上等现象。包括螺母紧固一定要检查。4、现场存在通讯线检查接反、虚接、屏蔽层未接地。5、现场存在因电流传感器故障，频繁报拉弧报警断路器跳闸。在排除电缆绝缘问题、断路器问题、模块问题、铜排松动问题后处理成功。电缆检查1.所有电缆测绝缘合格。2、现场存在高压电缆接地未接现象。3、电缆孔洞封堵。变压器检查1、所有铜排螺栓紧固检查。现场发现有松动螺栓。2、所有接地点都已可靠接地。3、测变压器绝缘良好。绝缘要测高压测对地、低压上侧对地、低压下侧对地、高压侧对低压上侧、高压侧对低压下侧、低压下侧对低压上侧、铁芯对地。测量注意选用电压档位，记录测量值。4、变压器室仪表完好。SF6充气柜检查1、SF6气体压力正常。2、检查熔断器额定完好，安装紧固。3、孔洞已经密封完毕。4、手动分合断路器正常。5、手动分合地刀正常。（为防止地刀分合指示错误，测绝缘判断地刀是否分合到位。从变压器高压侧测绝缘，合地刀确定三相电阻为零，再分地刀测量绝缘合格。）高压配电柜检查1.所有试验完成，2、断路器上下端口绝缘测量合格。3、接线螺栓紧固4、PT.CT二次接线正确，CT二次侧没有开路，包括端子排也要检查紧固。PT二次侧没有短路。现场发现有开路、错接现象，一定要一一检查确认。5、新设备计量柜上柜门有一行程开关，如果打开会引起并网柜跳闸。可以拆除或压紧，防止误动。6、保护定值核对。交、直流屏调试1.交、直流屏安装结束。2、接入外接电源，蓄电池组充电。3、充电结束，检查直流母线、各电池组电压正常。4、检查控母、合母电压正常。5、检查UPS、充电模块正常。现场有四组充电模块，三组220VIOA的，一组48V20A的,注意不要插错位置。6、注意检查施工中线号标识，不要有遗漏。7、如果设备已上电，注意经常检查，防止失电导致电压过低损坏设备。操作接入柜至并网柜电缆送电1.检查并网柜开关断开，摇至试验位置，拉开控制、合闸电源。2、拉开接入柜地刀，检查地刀确已拉开。3、接令后合上接入柜开关，检查开关确已合上，检查电压正常。高配室母线送电1、检查#1、2、3进线柜开关断开，摇至试验位置，断开控制、合闸电源。2、将PT摇至工作位置，送上二次开关。3、装上并网柜二次插头，将并网柜开关摇至工作位置，送上控制、合闸电源。4、接令后合上并网柜开关，检查并网柜开关确已合上，检查母线带电正常。现场发现有电压表显示异常。#1接入柜至充气柜电缆送电1、检查#1充气柜地刀断开，开关断开。2、合上#1进线柜开关,检查电压正常,电流回零。变压器冲击试验1.断开进线柜开关，合充气柜开关，用进线柜对变压器充电。尽量减少对充气柜的操作。2、变压器第一次冲击，可能躲不过励磁涌流导致进线柜过流保护动作跳闸。为防止是其它原因，对变压器进行再进行一次测绝缘。3、变压器冲击分三次，每次送电5分钟，记录冲击电流，检查电流能回零；听变压器声音正常，检查变压器正常。存在电流不回零，对照并网柜电流情况,判断为仪表问题,厂家解释为仪表屏蔽不好,存在干扰，需要更换。逆变器1.注意逆变器控制电源位置在外接还是内接。2、如果接入功率大于逆变器功率，让厂家人员把逆变器超功率110%打开。
